Toyota Camry Manual de reparaciones XV70 (2017-2023): Circuito de la luz de advertencia de la presión de los neumáticos

DESCRIPCIÓN

Si la ECU y receptor del sistema de advertencia de la presión de los neumáticos detecta algún problema, el Luz de advertencia de la presión de los neumáticos parpadeará durante 1 minuto y se iluminará y al mismo tiempo se cancelará la supervisión de la presión de los neumáticos. En este momento, la ECU almacena un DTC en la memoria.

La ECU y el receptor de advertencia de la presión de los neumáticos envía la señal de solicitud de iluminación del indicador de advertencia de presión a la ECU principal de la carrocería (ECU de la carrocería de la red múltiplex) a través de una línea directa. La ECU principal de la carrocería (ECU de la carrocería de la red múltiplex) envía la señal al conjunto del medidor combinado a través de la comunicación CAN.

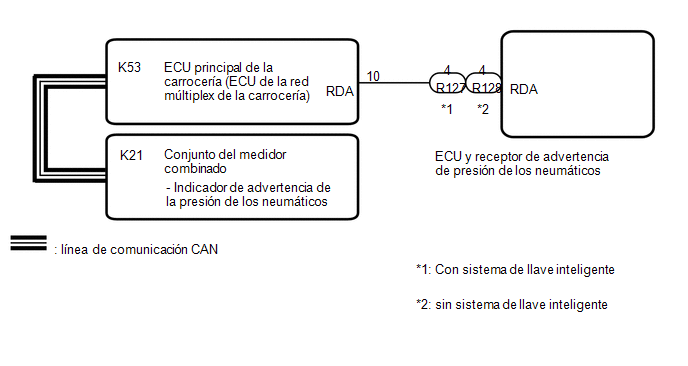

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

• Cuando sustituya el receptor y la ECU de advertencia de la presión de los neumáticos, utilice el Techstream para leer los ID del transmisor y los números de transmisores (4 o 5) memorizados en la ECU antigua y anótelos antes de retirarla.
• Es necesario llevar a cabo la inicialización después del registro de los identificadores del transmisor en la ECU de advertencia de la presión de los neumáticos y el receptor si se han sustituido la ECU y el receptor.

PROCEDIMIENTO

1.	COMPRUEBE LOS DTC (SISTEMA DE COMUNICACIÓN CAN)

(a) Compruebe si se emite algún DTC del sistema de comunicación CAN.

Haga clic aquí

Resultado:

Resultado	Vaya a
No se emite ningún DTC..	A
Se emiten DTC.	B

B

VAYA A SISTEMA DE COMUNICACIÓN CAN

A

2.	COMPRUEBE SI SE EMITE EL DTC B1247

(a) Borre los DTC.

Chassis > Tire Pressure Monitor > Clear DTCs

(b) Coloque el interruptor de encendido en la posición OFF.

(c) Coloque el interruptor de encendido en la posición ON.

(d) Compruebe si se emiten DTC.

Chassis > Tire Pressure Monitor > Trouble Codes

OK:

No se emite ningún DTC B1247.

NG

VAYA AL DTC (B1247)

OK

3.	COMPROBACIÓN DEL FUNCIONAMIENTO DEL Luz de advertencia de la presión de los neumáticos (PRUEBA ACTIVA)

(a) Coloque el interruptor de encendido en posición OFF.

(b) Conecte el Techstream al DLC3.

(c) Coloque el interruptor de encendido en posición ON.

(d) Encienda el Techstream.

(e) Acceda a los siguientes menús: Body Electrical / Combination Meter / Active Test.

(f) Compruebe el estado del indicador de advertencia de la presión de los neumáticos utilizando el Techstream.

Body Electrical > Combination Meter > Active Test

Pantalla del tester	Elemento de medición	Rango de control	Nota de diagnóstico
Tire Pressure Warning System Indicator	Luz de advertencia de la presión de los neumáticos	OFF u ON	-

Body Electrical > Combination Meter > Active Test

Tester Display
Tire Pressure Warning System Indicator

OK:

El Luz de advertencia de la presión de los neumáticos se enciende y se apaga según el funcionamiento del Techstream.

OK

REEMPLACE LA ECU Y RECEPTOR DE ADVERTENCIA DE LA PRESIÓN DE LOS NEUMÁTICOS

NG

VAYA A "SISTEMA DE MEDIDORES/INDICADORES"
