Toyota Camry Manual de reparaciones XV70 (2017-2023): Circuito de las luces interiores

Toyota Camry Manual de reparaciones XV70 (2017-2023) / Interior del vehículo / IluminaciOn (int) / Sistema De IluminaciOn / Circuito de las luces interiores

DESCRIPCION

La ECU principal de la carroceria (ECU de la red multiplex de la carroceria) controla el funcionamiento de las siguientes luces:

Luz de cilindro de llave de encendido (bobina de la llave transmisora)*1
Luz de lectura de mapas (subconjunto de la caja de la consola del techo)*2
Conjunto del proyector de luz*2
Conjunto de luz interior*3

*1: sin sistema de llave inteligente
*2: Con luz interior (tipo LED)
*3: Con luz interior (tipo bombilla)

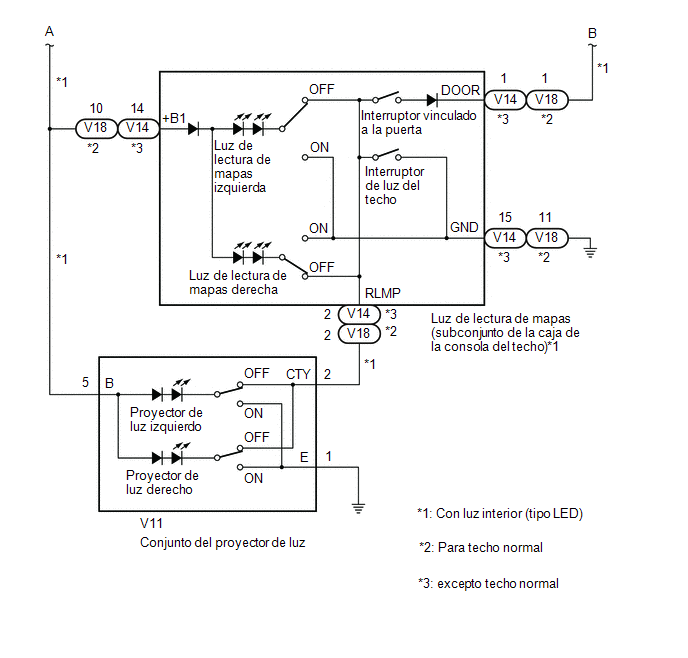

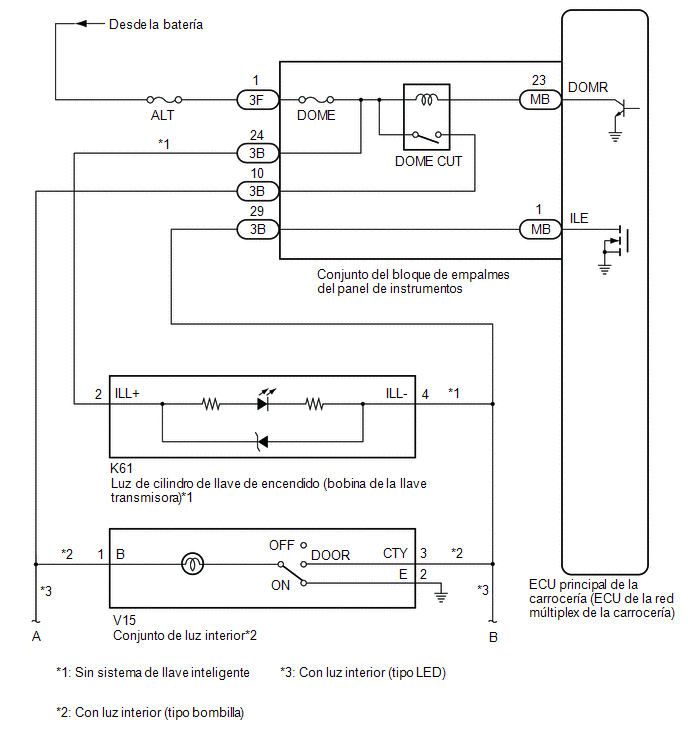

DIAGRAMA DE CABLEADO

PRECAUCION/AVISO/OBSERVACION

AVISO:

Inspeccione los fusibles de los circuitos relacionados con este sistema antes de realizar el siguiente procedimiento.
Antes de sustituir la ECU principal de la carroceria (ECU de la red multiplex de la carroceria), consulte el Registro.*
Haga clic aqui

*: con sistema de llave inteligente

OBSERVACION:

El rele DOME CUT suministra alimentacion a las luces interiores. Si no se encienden ninguna de las luces que utilizan potencia procedente del rele DOME CUT, compruebe en primer lugar el circuito de corte automatico de las luces individuales.

Haga clic aqui

PROCEDIMIENTO

1.	REALICE LA PRUEBA ACTIVA CON EL TECHSTREAM

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posicion ON.

(d) Ingrese a los siguientes menus: Body Electrical / Main Body / Active Test.

(e) Realice la Prueba activa segun los datos de la pantalla del Techstream.

Sistema electrico de la carroceria > Carroceria principal> Prueba activa

Pantalla del tester	Elemento de medicion	Rango de control	Nota de diagnostico
Illuminated Entry System	Enciende las luces que estan controladas por el sistema de iluminacion de entrada al vehiculo*	OFF u ON	Con luz interior (tipo LED): Realice la prueba activa con el interruptor de la luz de lectura de mapas vinculado a la puerta (subconjunto de la caja de la consola del techo) encendido y con los interruptores del conjunto del proyector de luz izquierdo y derecho desconectados. Con luz interior (tipo bombilla): Lleve a cabo la prueba activa con el interruptor del conjunto de la luz interior en posicion DOOR.

Pantalla del tester

Elemento de medicion

Rango de control

Nota de diagnostico

Illuminated Entry System

Enciende las luces que estan controladas por el sistema de iluminacion de entrada al vehiculo*

OFF u ON

Con luz interior (tipo LED):

Realice la prueba activa con el interruptor de la luz de lectura de mapas vinculado a la puerta (subconjunto de la caja de la consola del techo) encendido y con los interruptores del conjunto del proyector de luz izquierdo y derecho desconectados.

Con luz interior (tipo bombilla):

Lleve a cabo la prueba activa con el interruptor del conjunto de la luz interior en posicion DOOR.

*: Consulte Descripcion del sistema para obtener informacion sobre las luces que controla el sistema de iluminacion de entrada al vehiculo.
Haga clic aqui

Body Electrical > Main Body > Active Test

Pantalla del tester
Illuminated Entry System

OK:

Se encienden todas las luces que controla el sistema de iluminacion de entrada al vehiculo.

Resultado:

Resultado	Vaya a
OK	A
NG (El conjunto de la luz de lectura de mapas (subconjunto de la caja de la consola del techo) y/o del proyector de luz no se encienden (con luz interior (tipo LED)))	B
NG (El conjunto de la luz interior no se enciende (con luz interior (tipo bombilla)))	C
MAL (la luz del cilindro de la llave de encendido (bobina de la llave transmisora) no se enciende)	D
NG (no se enciende ninguna luz controlada por el sistema de iluminacion de entrada al vehiculo)	E

CONTINUE CON LA SIGUIENTE AREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SINTOMAS DE PROBLEMAS

Haga clic aqui

IR AL PUNTO 6

IR AL PUNTO 7

IR AL PUNTO 11

2.	INSPECCIONE LA LUZ DE LECTURA DE MAPAS (SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO)

(a) Extraiga la luz de lectura de mapas (subconjunto de la caja de la consola del techo).

Haga clic aqui

(b) Inspeccione la luz de lectura de mapas (subconjunto de la caja de la consola del techo).

Haga clic aqui

SUSTITUYA LA LUZ DE LECTURA DE MAPAS (SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO)

3.	INSPECCIONE EL CONJUNTO DEL PROYECTOR DE LUZ

(a) Extraiga el conjunto del proyector de luz.

Haga clic aqui

(b) Inspeccione el conjunto del proyector de luz.

Haga clic aqui

SUSTITUYA EL CONJUNTO DEL PROYECTOR DE LUZ

4.	INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (LUZ DE LECTURA DE MAPAS (SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO) - CONJUNTO DEL PROYECTOR DE LUZ)

(a) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Para techo normal

Conexion del tester	Condicion	Condicion especificada
V18-10 (+B1) - V11-5 (B)	Siempre	Por debajo de 1 ?
V18-2 (RLMP) - V11-2 (CTY)	Siempre	Por debajo de 1 ?
V18-10 (+B1) o V11-5 (B) - Masa de la carroceria	Siempre	10 k? o superior
V18-2 (RLMP) o V11-2 (CTY) - Masa de la carroceria	Siempre	10 k? o superior

excepto techo normal

Conexion del tester	Condicion	Condicion especificada
V14-14 (+B1) - V11-5 (B)	Siempre	Por debajo de 1 ?
V14-2 (RLMP) - V11-2 (CTY)	Siempre	Por debajo de 1 ?
V14-14 (+B1) o V11-5 (B) - Masa de la carroceria	Siempre	10 k? o superior
V14-2 (RLMP) o V11-2 (CTY) - Masa de la carroceria	Siempre	10 k? o superior

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

5.	INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS - LUZ DE LECTURA DE MAPAS (SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO))

(a) Desconecte el conector 3B del conjunto del bloque de empalmes del panel de instrumentos.

(b) Conecte el conector V18*1 o V14*2 de la luz de lectura de mapas (subconjunto de la caja de la consola del techo).

*1: Para techo normal
*2: Excepto techo normal

OK:

Condicion de medicion	Condicion	Condicion especificada
Terminal positivo de la bateria (+) > 3B-10 Terminal negativo de la bateria (-) > 3B-29	El interruptor vinculado a la puerta esta conectado y el interruptor de la luz de lectura de mapas izquierda y derecha esta desconectado	Se encienden las luces de lectura de mapas izquierda y derecha

Condicion de medicion

Condicion

Condicion especificada

Terminal positivo de la bateria (+) > 3B-10

Terminal negativo de la bateria (-) > 3B-29

El interruptor vinculado a la puerta esta conectado y el interruptor de la luz de lectura de mapas izquierda y derecha esta desconectado

Se encienden las luces de lectura de mapas izquierda y derecha

IR AL PUNTO 11

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

6.	COMPRUEBE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS-CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS)

(a) Desconecte el conector 3B del conjunto del bloque de empalmes del panel de instrumentos.

(b) Aplique tension de la bateria al conector y compruebe que se encienda la luz interior.

OK:

Condicion de medicion	Condicion	Condicion especificada
Terminal positivo de la bateria (+) > 3B-10 Terminal negativo de la bateria (-) > 3B-29	Interruptor de las luces interiores en posicion DOOR	La luz interior se enciende

Condicion de medicion

Condicion

Condicion especificada

Terminal positivo de la bateria (+) > 3B-10

Terminal negativo de la bateria (-) > 3B-29

Interruptor de las luces interiores en posicion DOOR

La luz interior se enciende

IR AL PUNTO 11

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR (INCLUIDO EL PORTALAMPARAS DEL CONJUNTO DE LA LUZ INTERIOR QUE FORMA PARTE DEL MAZO DE CABLES)

7.	INSPECCIONE LA LUZ DEL CILINDRO DE LA LLAVE DE ENCENDIDO (BOBINA DE LA LLAVE TRANSMISORA)

(a) Extraiga la luz del cilindro de la llave de encendido (bobina de la llave transmisora).

Haga clic aqui

(b) Inspeccione la luz del cilindro de la llave de encendido (bobina de la llave transmisora).

Haga clic aqui

SUSTITUYA LA LUZ DEL CILINDRO DE LA LLAVE DE ENCENDIDO (BOBINA DE LA LLAVE TRANSMISORA)

8.	INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (BATERIA - CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS)

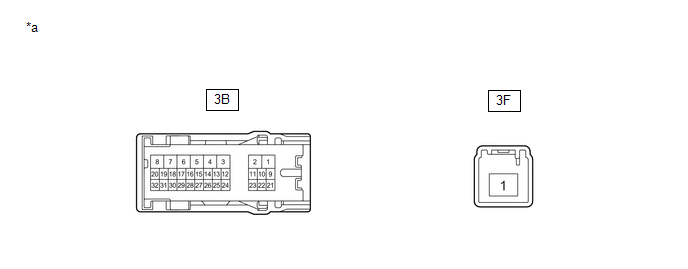

(a) Desconecte el conector 3F del conjunto del bloque de empalmes del panel de instrumentos.

(b) Mida la tension segun los valores de la siguiente tabla.

Tension estandar:

Conexion del tester	Condicion	Condicion especificada
3F-1 - Masa de la carroceria	Siempre	De 11 a 14 V

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

9.	INSPECCIONE EL CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS

Componente sin mazo de cables conectado

(conjunto del bloque de empalmes del panel de instrumentos)

(a) Desconecte el conector 3B del conjunto del bloque de empalmes del panel de instrumentos.

(b) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester	Condicion	Condicion especificada
3B-24 - 3F-1	Siempre	Por debajo de 1 ?

REEMPLACE EL CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS

Haga clic aqui

10.	INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (LUZ DEL CILINDRO DE LA LLAVE DE ENCENDIDO (BOBINA DE LA LLAVE TRANSMISORA) - CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS)

(a) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester	Condicion	Condicion especificada
K61-2 (ILL+) - 3B-24	Siempre	Inferior a 1 ?
K61-4 (ILL-) - 3B-29	Siempre	Inferior a 1 ?
K61-2 (ILL+) o 3B-24 - Masa de la carroceria	Siempre	10 k? o superior
K61-4 (ILL-) o 3B-29 - Masa de la carroceria	Siempre	10 k? o superior

IR AL PUNTO 11

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

11.	INSPECCIONE EL CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS

Componente sin mazo de cables conectado

(conjunto del bloque de empalmes del panel de instrumentos)

(a) Extraiga el conjunto del bloque de empalmes del panel de instrumentos.

Haga clic aqui

(b) Extraiga la ECU principal de la carroceria (ECU de la red multiplex de la carroceria) del conjunto del bloque de empalmes del panel de instrumentos.

Haga clic aqui

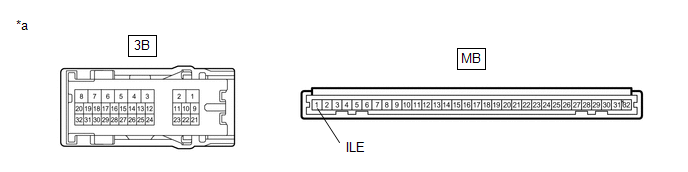

Resistencia estandar:

Conexion del tester	Condicion	Condicion especificada
3B-29 - MB-1 (ILE)	Siempre	Por debajo de 1 ?

SUSTITUYA LA ECU PRINCIPAL DE LA CARROCERIA (ECU DE LA RED MULTIPLEX DE LA CARROCERIA).

Haga clic aqui

SUSTITUYA EL CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS

Haga clic aqui

Circuito del interruptor de la luz de cortesia de las puertas traseras

DESCRIPCION La ECU principal de la carroceria (ECU de la red multiplex de la carroceria) detecta el estado del conjunto del interruptor de la luz de cortesia de la puerta trasera. DIAGRAMA DE CO ...

Circuito de apagado automatico de las luces interiores

DESCRIPCION La ECU principal de la carroceria (ECU de la red multiplex de la carroceria) controla el funcionamiento del rele DOME CUT a fin de suministrar alimentacion a las luces interiores. Cuan ...
