Toyota Camry Manual de reparaciones XV70 (2017-2023): Circuito del interruptor del freno de estacionamiento

DESCRIPCION

Este circuito conecta el conjunto del interruptor del freno de estacionamiento*1 o la ECU de control de derrape (conjunto del actuador del freno)*2 con el conjunto del receptor de radio y pantalla.

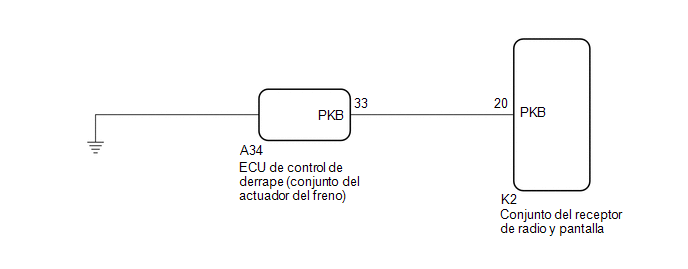

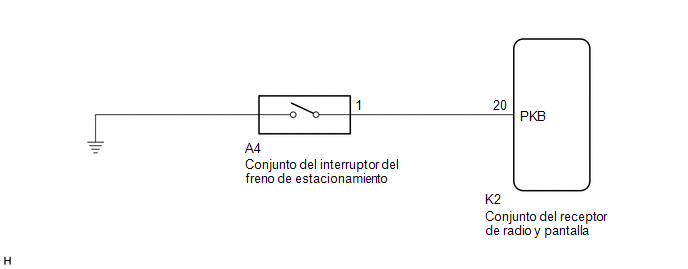

DIAGRAMA DE CABLEADO

Sin sistema del freno de estacionamiento electrico Con sistema del freno de estacionamiento electrico

PROCEDIMIENTO

1.

COMPRUEBE EL MODELO

(a) Seleccione el modelo que desea inspeccionar.

Resultado:

Resultado

Vaya a

Sin sistema del freno de estacionamiento electrico

A

Con sistema del freno de estacionamiento electrico

B

B

IR AL PUNTO 4

A

2.

COMPRUEBE EL INDICADOR DE ADVERTENCIA DE LOS FRENOS

(a) Compruebe que el indicador de advertencia del freno se enciende cuando se acciona el freno de estacionamiento y que se apaga al soltarlo.

OK:

El indicador de advertencia del freno funciona como se ha indicado.

NG

VAYA A CONTROL DE LOS FRENOS/SISTEMA DE CONTROL DINAMICOS

Haga clic aqui

OK

3.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL INTERRUPTOR DEL FRENO DE ESTACIONAMIENTO - CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA)

(a) Desacople el conector K2 del conjunto del receptor de radio y pantalla.

(b) Desconecte el conector A4 del conjunto del interruptor del freno de estacionamiento.

(c) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

K2-20 (PKB) - A4-1

Siempre

Inferior a 1 ?

K2-20 (PKB) o A4-1 - Masa de la carroceria

Siempre

10 k? o superior

OK

CONTINUE CON LA SIGUIENTE AREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SINTOMAS DE PROBLEMAS

Haga clic aqui

NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

4.

COMPRUEBE EL INDICADOR DE ADVERTENCIA DE LOS FRENOS

(a) Compruebe que el indicador de advertencia del freno se enciende cuando se acciona el freno de estacionamiento y que se apaga al soltarlo.

OK:

El indicador de advertencia del freno funciona como se ha indicado.

NG

VAYA A CONTROL DE LOS FRENOS/SISTEMA DE CONTROL DINAMICOS

Haga clic aqui

OK

5.

COMPRUEBE EL MAZO DE CABLES Y EL CONECTOR (ECU DE CONTROL DE DERRAPE [CONJUNTO DEL ACTUADOR DEL FRENO] - CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA)

(a) Desacople el conector K2 del conjunto del receptor de radio y pantalla.

(b) Desconecte el conector A34 de la ECU de control de derrape (conjunto del actuador del freno).

(c) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

K2-20 (PKB) - A34-33 (PKB)

Siempre

Inferior a 1 ?

K2-20 (PKB) o A34-33 (PKB) - Masa de la carroceria

Siempre

10 k? o superior

OK

CONTINUE CON LA SIGUIENTE AREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SINTOMAS DE PROBLEMAS

Haga clic aqui

NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
