DESCRIPCION
El termistor del enfriador (sensor de temperatura interior) esta instalado en el panel de instrumentos para detectar la temperatura del habitaculo, la cual se utiliza para controlar el sistema del aire acondicionado. La resistencia del termistor del enfriador (sensor de temperatura interior) cambia en funcion de la temperatura del habitaculo. A medida que la temperatura disminuye, la resistencia aumenta. A medida que la temperatura aumenta, la resistencia disminuye.
El conjunto del amplificador del aire acondicionado aplica tension (5 V) al termistor del enfriador (sensor de temperatura interior) y lee los cambios de tension provocados por los cambios de resistencia del termistor del enfriador (sensor de temperatura interior).
|
No. de DTC | Detection Item | Condicion de deteccion de DTC | Area afectada | Memoria |
|---|---|---|---|---|
|
B1411 | Circuito del sensor de temperatura interior |
Circuito abierto o cortocircuito en el circuito del sensor de temperatura interior |
| Memorizada (4 seg. o mas)* |
OBSERVACION:
Si la temperatura del habitaculo llega a -18.6°C (-1.48°F) o menos, se puede almacenar el DTC B1411 aunque el sistema este en estado normal.

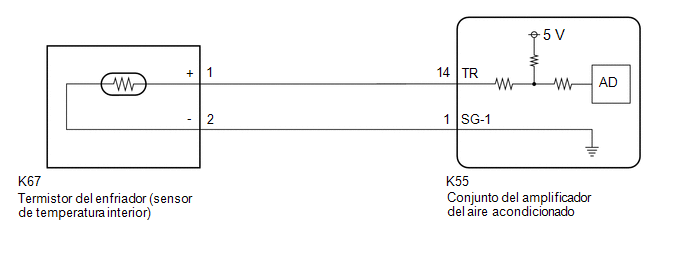

DIAGRAMA DE CONEXIONES
PROCEDIMIENTO
|
1. | LEA EL VALOR CON EL TECHSTREAM |
(a) Conecte el Techstream al DLC3.
(b) Coloque el interruptor de encendido en posicion ON.
(c) Encienda el Techstream.
(d) Ingrese a los siguientes menus: Body Electrical / Air Conditioner / Data List.
(e) Consulte la lista de datos siguiendo la pantalla del Techstream.
Body Electrical > Air Conditioner > Data List|
Pantalla del tester | Elemento de medicion | Rango | Condicion normal |
Nota de diagnostico |
|---|---|---|---|---|
|
Room Temperature Sensor |
Termistor del enfriador (sensor de temperatura interior) |
Min.: -6.50 °C (20.30 °F) Max.: 57.25 °C (135.05 °F) |
Se visualiza la temperatura real del habitaculo |
- |
|
Pantalla del tester |
|---|
|
Room Temperature Sensor |
OK:
La visualizacion es la especificada en la columna de estado normal.
| OK | .gif) | SUSTITUYA EL CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO Haga clic aqui |
|
|
2. | INSPECCIONE EL TERMISTOR DEL ENFRIADOR (SENSOR DE TEMPERATURA INTERIOR) |
(a) Extraiga el termistor del enfriador (sensor de la temperatura interior).
Haga clic aqui .gif)
(b) Inspeccione el termistor del enfriador (sensor de temperatura ambiente).
Haga
clic aqui
| NG | | SUSTITUYA EL TERMISTOR DEL ENFRIADOR (SENSOR DE TEMPERATURA INTERIOR) |
|
|
3. | INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (TERMISTOR DEL ENFRIADOR (SENSOR DE TEMPERATURA INTERIOR) - CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO) |
(a) Desconecte el conector K55 del conjunto del amplificador del aire acondicionado.
(b) Mida la resistencia segun los valores de la siguiente tabla.
Resistencia estandar:
|
Conexion del tester | Condicion | Condicion especificada |
|---|---|---|
|
K67-1 (+) - K55-14 (TR) |
Siempre | Inferior a 1 ? |
| K67-2 (-) - K55-1 (SG-1) |
Siempre | Inferior a 1 ? |
| K67-1 (+) o K55-14 (TR) - Otros terminales y masa de la carroceria |
Siempre | 10 k? o superior |
|
K67-2 (-) o K55-1 (SG-1) - Otros terminales y masa de la carroceria | Siempre |
10 k? o superior |
| OK | | SUSTITUYA EL CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO Haga clic aqui |
| NG | | REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
