COMPONENTES

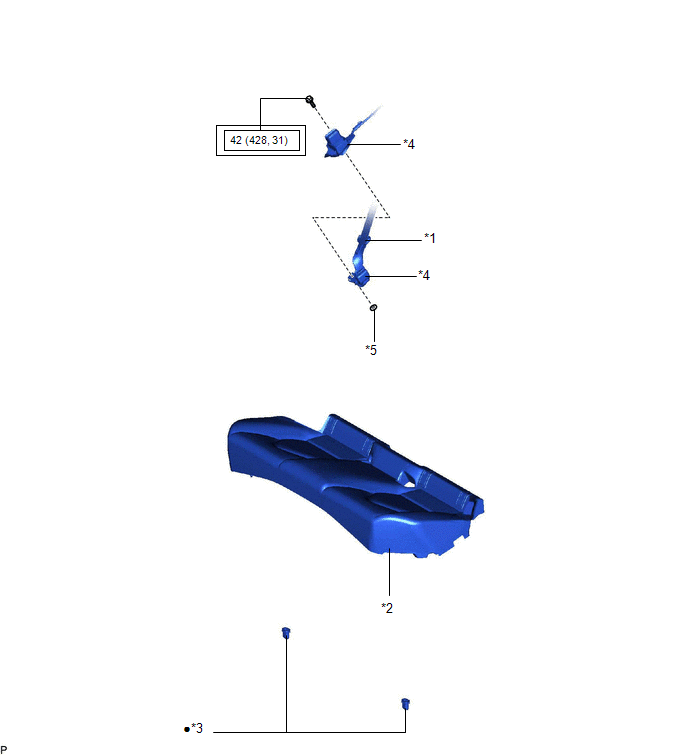

ILUSTRACION
|
*1 | CONJUNTO DEL CINTURON DE SEGURIDAD EXTERIOR DEL ASIENTO TRASERO CENTRAL |
*2 | CONJUNTO DEL COJIN DEL ASIENTO TRASERO |
|
*3 | GANCHO DE BLOQUEO DEL COJIN DEL ASIENTO TRASERO |
*4 | CONJUNTO DEL CINTURON DE SEGURIDAD INTERIOR DEL ASIENTO TRASERO DERECHO |
|
*5 | ARANDELA |
- | - |
.png) |
Par de apriete para "Zonas principales que implican el rendimiento basico del vehiculo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
? | Pieza no reutilizable |

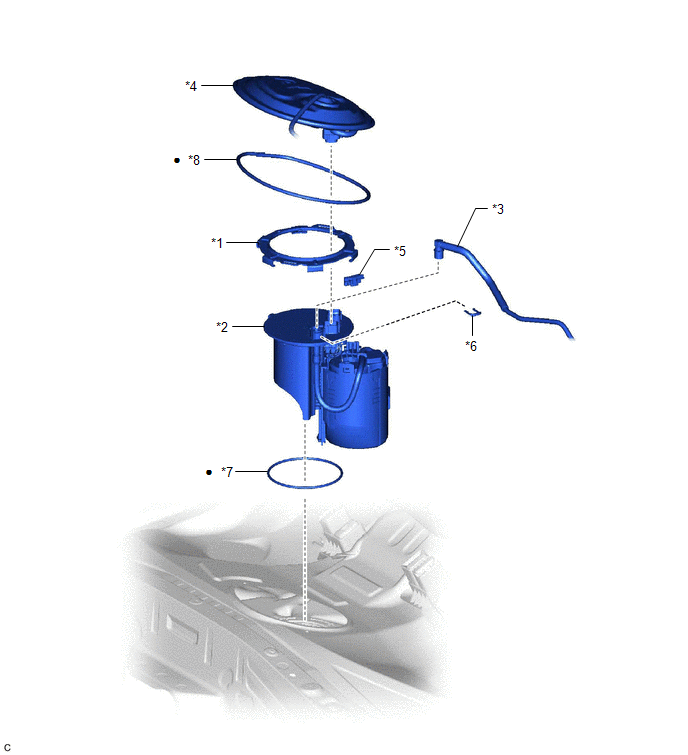

ILUSTRACION
|
*1 | RETEN DEL MEDIDOR DE LA BOMBA DE COMBUSTIBLE |
*2 | CONJUNTO DEL TUBO DE ASPIRACION DEL COMBUSTIBLE CON BOMBA Y MEDIDOR |
|
*3 | SUBCONJUNTO DEL TUBO PRINCIPAL DEL DEPOSITO DE COMBUSTIBLE |
*4 | CUBIERTA DEL ORIFICIO DE MANTENIMIENTO DEL PISO TRASERO |
|
*5 | ABRAZADERA DEL TUBO DE COMBUSTIBLE NO. 1 |
*6 | CLIP DE LA JUNTA DEL TUBO |
|
*7 | JUNTA DE FIJACION DEL TUBO DE ASPIRACION DE COMBUSTIBLE |
*8 | CINTA DE BUTILO |
|
? | Pieza no reutilizable |
- | - |

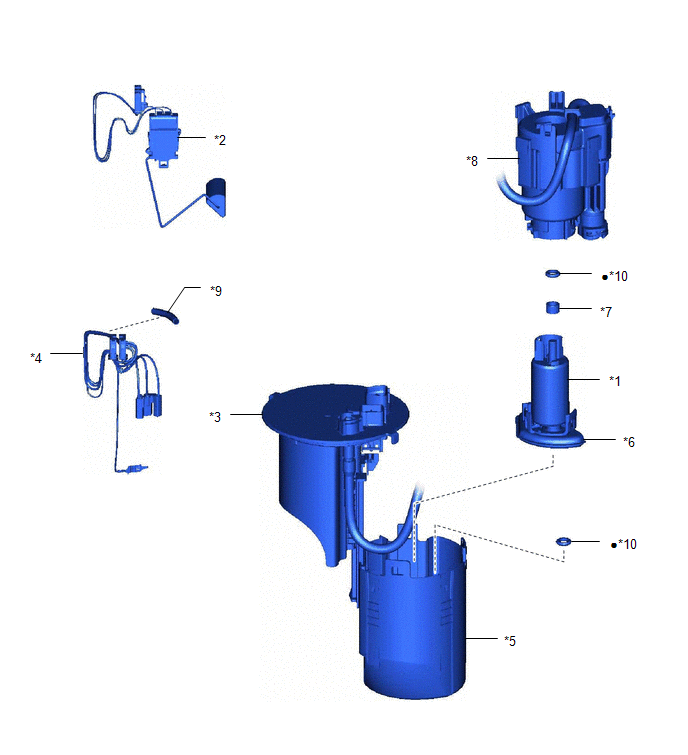

ILUSTRACION
|
*1 | BOMBA DE COMBUSTIBLE |
*2 | CONJUNTO DEL SENSOR DEL NIVEL DE COMBUSTIBLE |
|
*3 | SUBCONJUNTO DE LA PLACA DE ASPIRACION DE COMBUSTIBLE |
*4 | MAZO DE CABLES DE LA BOMBA DE COMBUSTIBLE |
|
*5 | DEPOSITO SECUNDARIO DE COMBUSTIBLE |
*6 | FILTRO DE ASPIRACION |
|
*7 | SEPARADOR DE LA BOMBA DE COMBUSTIBLE |
*8 | FILTRO DE COMBUSTIBLE |
|
*9 | PROTECTOR DEL MAZO DE CABLES |
*10 | JUNTA TORICA |
|
? | Pieza no reutilizable |
- | - |
ExtracciOnAveria en el indicador de advertencia del cinturon de seguridad del asiento
trasero
DESCRIPCION La ECU de la carroceria principal (ECU
de la red multiplex de la carroceria) detecta si alguna de las puertas
traseras esta abierta o cerrada basandose en el estado del interruptor de la
luz de cortesia y, a continuacion, envia la senal del estado de las puertas
traseras al conju ...
ExtracciOn
EXTRACCION PRECAUCION / AVISO / OBSERVACION
A continuacion, se muestran los procedimientos necesarios (ajuste, calibracion, inicializacion o registro) que deben realizarse despues de que se hayan extraido, instalado o sustituido las piezas durante la extraccion/instalacion del conjunto del sensor ...
CalibraciÓn
CALIBRACIÓN DESCRIPCIÓN (a) Consulte la tabla siguiente y, a continuación, lleve a cabo el procedimiento de acuerdo con la pieza que se va a sustituir con el fin de realizar la calibración.
Pieza que se va a sustituir / Funcionamiento
Operación necesaria
ECU de control de der ...
