Toyota Camry Manual de reparaciones XV70 (2017-2023): Componentes

COMPONENTES

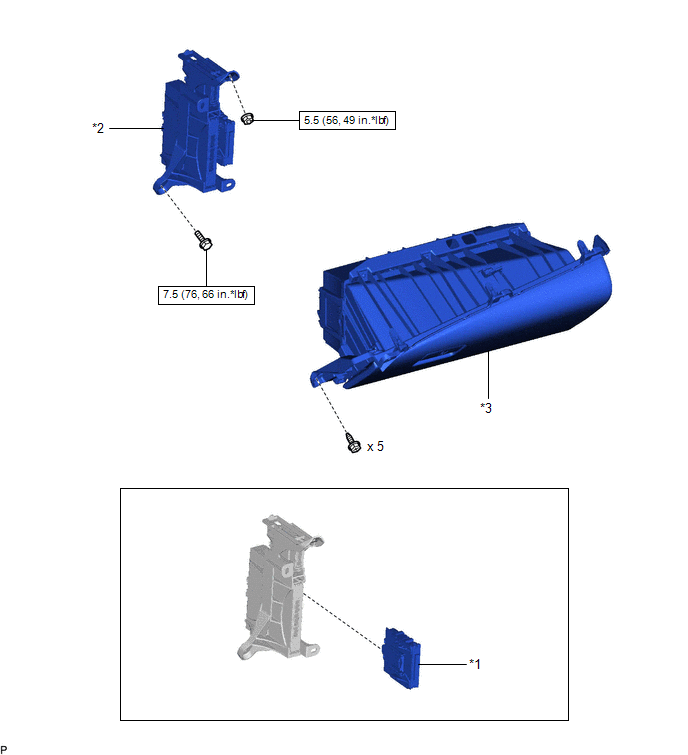

ILUSTRACION

*1

CONJUNTO DE LA ECU DE ADVERTENCIA DE ESPACIO LIBRE

*2

CAJA DERECHA DE LA ECU DE INTEGRACION

*3

SUBCONJUNTO INFERIOR DEL PANEL DE INSTRUMENTOS

-

-

N*m (kgf*cm, lbf*pi.): par de apriete especificado

-

-

Ecu De Advertencia De Espacio Libre
...

ExtracciOn
EXTRACCION PRECAUCION/AVISO/OBSERVACION A continuacion, se muestran los procedimientos necesarios (regulacion, calibracion, inicializacion o registro) que se deben realizar despues de extraer e ins ...
