EXTRACCION
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DE MEDIDORES DEL CAPO NO. 1

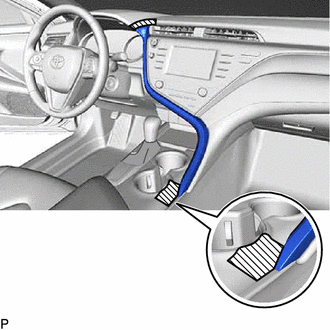

(a) Ponga cinta adhesiva en la zona indicada en la ilustracion.
.png) |
Cinta protectora |

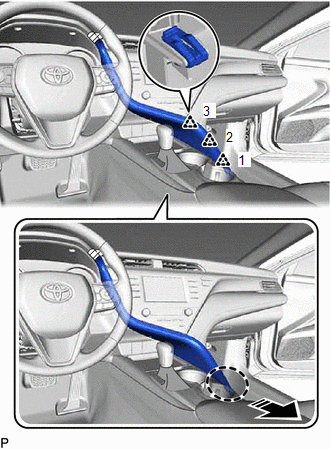

(b) Desenganche los 3 clips en el orden indicado en la ilustracion.
.png) |
Coloque la mano aqui |
.png) |
Extraer en esta direccion |
(c) Desenganche los 4 clips y las 3 guias en el orden que se muestra en la ilustracion.
|
|
Coloque la mano aqui |
|
|
Extraer en esta direccion |
(d) Desconecte el conector para extraer el grupo de instrumentos del capo n° 1.
2. EXTRAIGA EL SUBCONJUNTO DEL EMBELLECEDOR DEL PANEL DE INSTRUMENTOS NO. 2

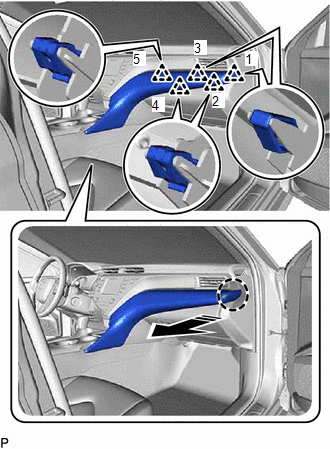

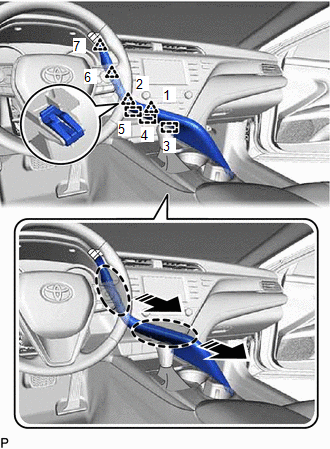

(a) Desenganche los 5 clips en el orden indicado en la ilustracion.
|
|
Coloque la mano aqui |
|
|
Extraiga en esta direccion |

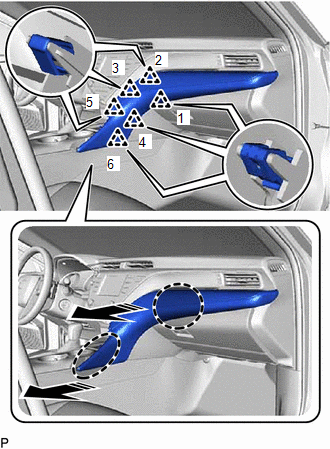

(b) Desenganche los 6 clips en el orden indicado en la ilustracion para extraer el subconjunto del embellecedor del panel de instrumentos No. 2.
|
|
Coloque la mano aqui |
|
|
Extraiga en esta direccion |
3. EXTRAIGA EL EMBELLECEDOR DE LA PLACA DE ACABADO DEL PANEL DE INSTRUMENTOS

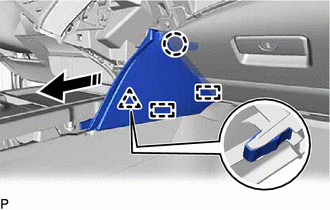

(a) Desenganche el clip, la garra y las 2 guias para extraer el embellecedor de la placa del acabado del panel de instrumentos como se muestra en la ilustracion.
|
|
Extraiga en esta direccion |
4. RETIRE LA MOLDURA DE ACABADO CENTRAL INFERIOR DEL PANEL DE INSTRUMENTOS

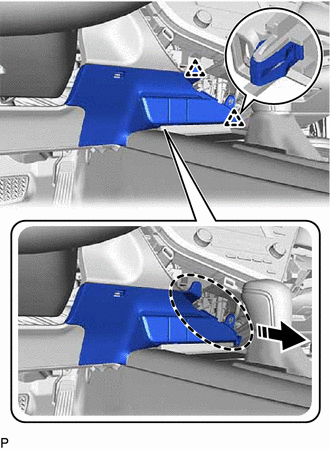

(a) Desenganche los 2 clips como se muestra en la ilustracion.
|
|
Coloque la mano aqui |
|
|
Extraiga en esta direccion |

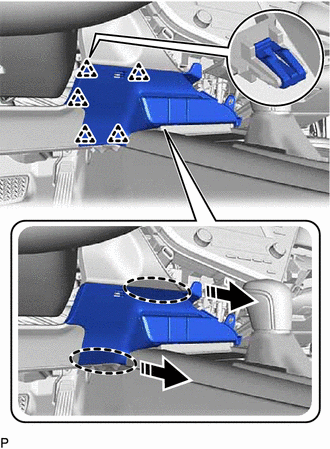

(b) Desconecte los 5 clips tal como se indica en la ilustracion.
|
|
Coloque la mano aqui |
|
|
Extraiga en esta direccion |
(c) Desenganche la abrazadera.
(d) Desconecte los conectores para extraer la moldura de acabado del panel de instrumentos inferior central.
5. EXTRAIGA LA CUBIERTA DEL BOTON DE DESBLOQUEO DEL CAMBIO
para UB80E:
Haga clic aqui .gif)
Para UA80E:
Haga clic aqui
Para UB80F:
Haga clic aqui
6. EXTRAIGA EL SUBCONJUNTO DE LA PERILLA DE LA PALANCA DE CAMBIOS
para UB80E:
Haga clic aqui
Para UA80E:
Haga clic aqui
Para UB80F:
Haga clic aqui
7. EXTRAIGA EL SUBCONJUNTO DEL PANEL SUPERIOR TRASERO DE LA CONSOLA
(a) Mueva la palanca de cambios a la posicion N.

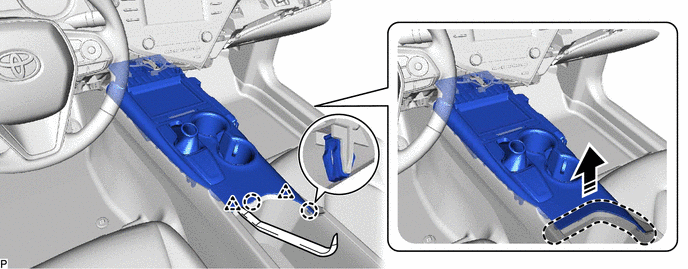

(b) Desenganche los 2 clips y las 2 garras con un extractor de molduras, tal como se muestra en la ilustracion.
|
|
Inserte el extracto de molduras en este punto |
|
Extraiga en esta direccion |

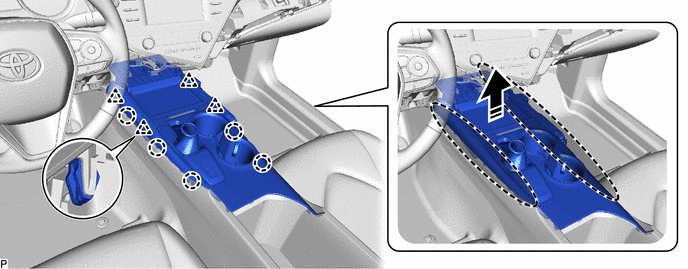

(c) Desenganche los 4 clips y las 5 garras como se muestra en la ilustracion.
|
|
Coloque la mano aqui |
|
Extraiga en esta direccion |
(d) Desenganche la abrazadera.
(e) Desconecte los conectores para extraer el subconjunto del panel superior trasero de la consola.
8. EXTRAIGA EL INDICADOR DE POSICION DEL CAMBIO
para UB80E:
Haga clic aqui
Para UA80E:
Haga clic aqui
Para UB80F:
Haga clic aqui
9. EXTRAIGA EL SUBCONJUNTO DEL ENCASTRE DE LA CAJA DE LA CONSOLA DELANTERA

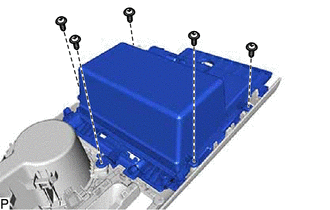

| (a) Extraiga los 5 tornillos y el subconjunto del encastre de la caja de la consola delantera. |
|
10. EXTRAIGA EL SUJETAVASOS DEL PANEL DE INSTRUMENTOS

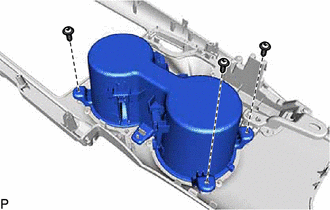

| (a) Quite los 3 tornillos. |
|

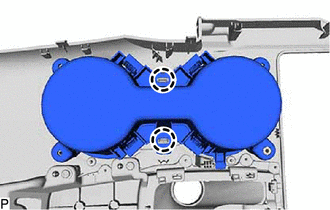

| (b) Desenganche las 2 garras para extraer el sujetavasos del panel de instrumentos. |
|
11. QUITE LA MOQUETA DE LA CAJA DE LA CONSOLA

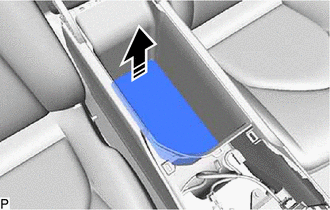

(a) Extraiga la alfombrilla de la caja de la consola de la forma indicada en la ilustracion.
|
|
Extraiga en esta direccion |
12. EXTRAIGA EL CONJUNTO DE LA CAJA DE LA CONSOLA

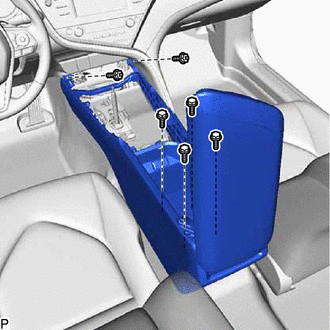

| (a) Extraiga los 4 pernos, los 2 tornillos y el conjunto de la caja de la consola. |
|
