COMPONENTES

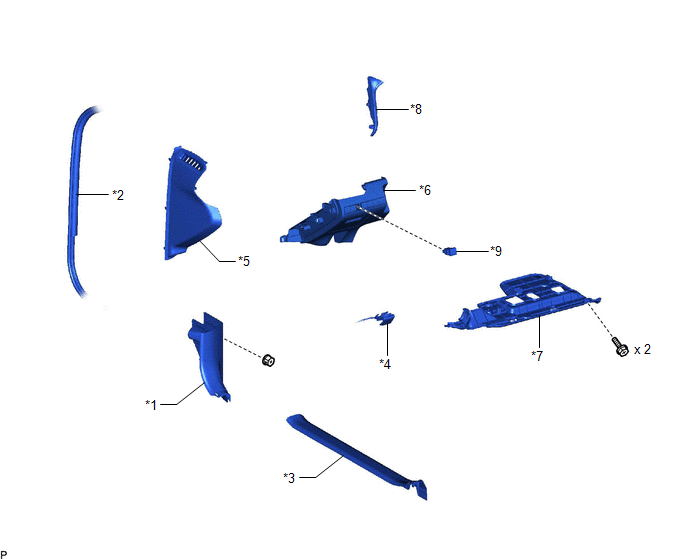

ILUSTRACION
|
*1 | SUBCONJUNTO DE LA GUARNICION LATERAL IZQUIERDA DEL CUBRETABLEROS |
*2 | BANDA PROTECTORA DE LA GUARNICION DE LA ABERTURA DE LA PUERTA DELANTERA IZQUIERDA |
|
*3 | ESTRIBO DE LA PUERTA DELANTERA IZQUIERDA |
*4 | SUBCONJUNTO DE LA PALANCA DE CONTROL DE BLOQUEO DEL CAPO |
|
*5 | PANEL DE INSTRUMENTOS DEL LATERAL IZQUIERDO |
*6 | SUBCONJUNTO DEL PANEL DE INSTRUMENTOS NO. 1 |
|
*7 | SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS NO. 1 |
*8 | CONJUNTO DE MEDIDORES DEL CAPO NO. 2 |
|
*9 | INTERRUPTOR DE SUPERVISION DE VISTA PANORAMICA |
- | - |
ExtracciOnTerminales De La Ecu
TERMINALES DE LA ECU ECU DE DETECCIÓN DE OCUPANTES
No. de terminal (símbolo)
Color del cableado Descripción del terminal
Condición Specified Condition
a7-1 (SVC1) - a7-5 (SGD1)
R - G Fuente de alimentación del sensor de clasificaci& ...
Terminales De La Ecu
TERMINALES DE LA ECU INSPECCIONE EL CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO
*A Sin sistema de calefacción de los asientos
*B Con sistema de calefacción de los asientos
*C Sistema de aire acondicionado automático de tipo doble
*D Sistema de aire acond ...
ExtracciÓn
EXTRACCIÓN PRECAUCIÓN / AVISO / OBSERVACIÓN
A continuación, se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas dur ...
