COMPONENTES
ILUSTRACIÓN

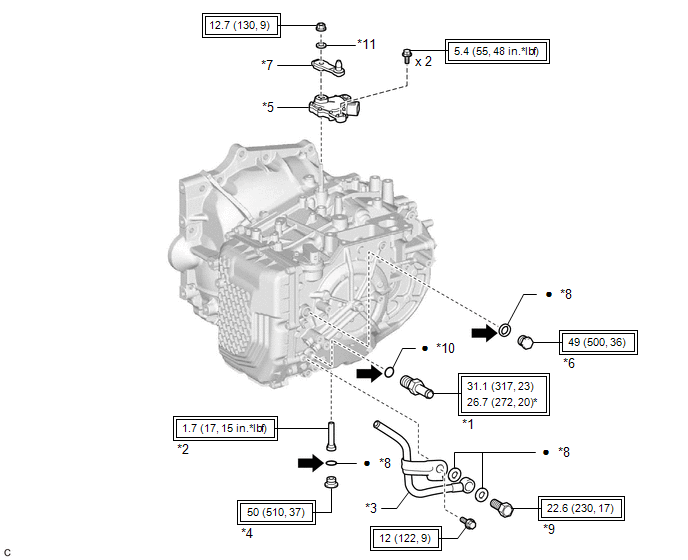

*1 | SUBCONJUNTO DEL TUBO DE SALIDA DEL ENFRIADOR DE ACEITE N° 1 |
*2 | TUBO DE LLENADO DE ACEITE DE LA TRANSMISIÓN No. 1 |
*3 | SUBCONJUNTO DE LA UNIÓN DEL ENFRIADOR DE ACEITE |
*4 | TAPÓN DE REBOSE |
*5 | CONJUNTO DEL INTERRUPTOR DE POSICIÓN DE ESTACIONAMIENTO/PUNTO MUERTO |
*6 | TAPÓN DE LLENADO |
*7 | PALANCA DEL EJE DE CONTROL DE TRANSMISIÓN |
*8 | JUNTA |
*9 | PERNO DE UNIÓN DEL ENFRIADOR DE ACEITE |
*10 | JUNTA TÓRICA |
*11 | ARANDELA |
- | - |
![]() |
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
* | Para utilizar con una llave de tuercas de unión |
● | Pieza no reutilizable |
![]() |
ATF WS original de Toyota |
ILUSTRACIÓN

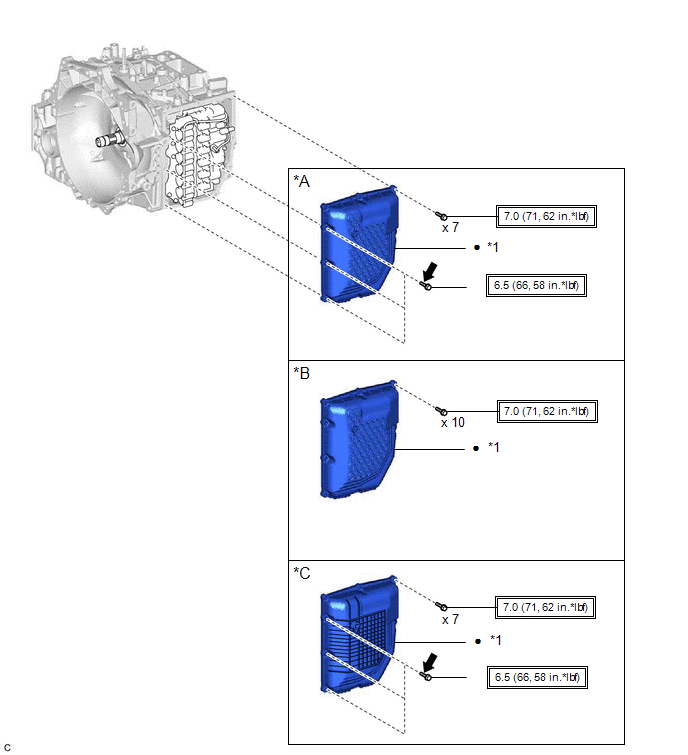

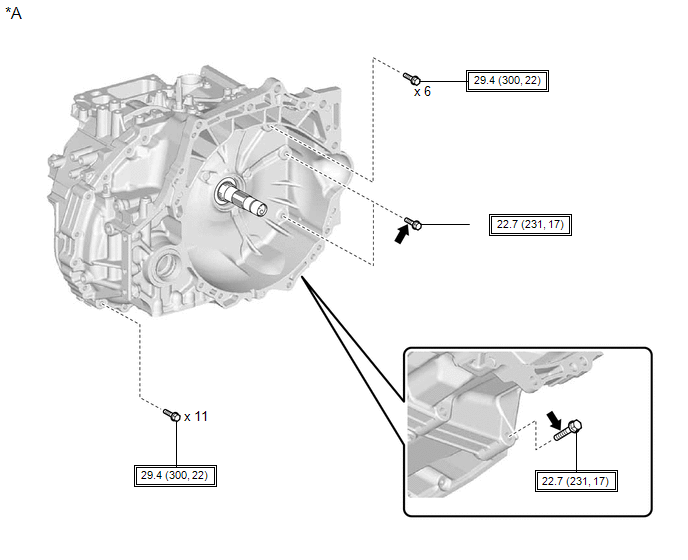

*A | fabricado por TMC |
*B | Para dispositivos AISIN AW |
*C | Para fabricados por TMMWV |
- | - |
*1 | CUBIERTA DEL CÁRTER DE LA TRANSMISIÓN |
- | - |
![]() |
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
● | Pieza no reutilizable |
![]() |
Adhesivo original Toyota 1324, Three Bond 1324 o equivalente |
★ | Pieza prerrecubierta |
ILUSTRACIÓN
*1 | SENSOR DE REVOLUCIONES DE LA TRANSMISIÓN (NT) |
*2 | SENSOR DE REVOLUCIONES DE LA TRANSMISIÓN (NC) |
*3 | CONJUNTO DEL CUERPO DE LA VÁLVULA DE LA TRANSMISIÓN |
*4 | CABLE DE LA TRANSMISIÓN |
*5 | JUNTA DE LA CAJA DEL TRANSEJE |
*6 | JUNTA DE LA TAPA DE LA BOMBA DE ACEITE DELANTERA No. 1 |
*7 | ABRAZADERA DEL SENSOR DE TEMPERATURA |
*8 | JUNTA DE LA TAPA DE LA BOMBA DE ACEITE DELANTERA No. 2 |
*9 | SEPARADOR |
- | - |
![]() |
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
● | Pieza no reutilizable |
![]() |
ATF WS original de Toyota |
- | - |

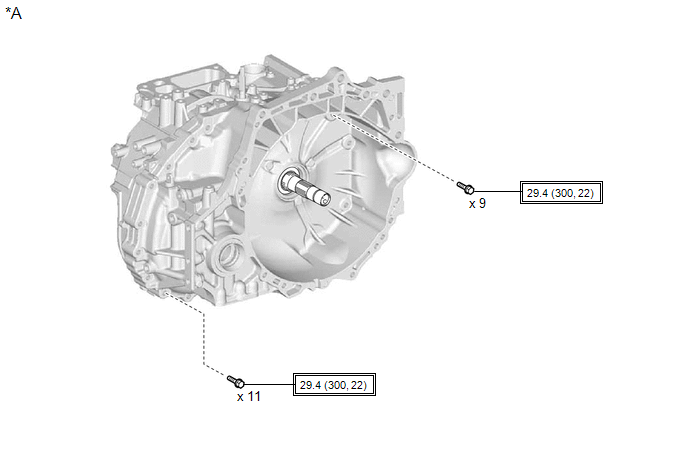

ILUSTRACIÓN
*A | para TMC, fabricado por TMMWV |
- | - |
![]() |
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
![]() |
Adhesivo original Toyota 1324. Three Bond 1324 o equivalente |
★ | Pieza prerrecubierta |
- | - |
ILUSTRACIÓN
*A | Para dispositivos AISIN AW |
- | - |
![]() |
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
- | - |
ILUSTRACIÓN
*1 | TUBO DE APLICACIÓN DE LUBRICANTE DEL ENGRANAJE DEL DIFERENCIAL |
*2 | ALOJAMIENTO DEL TRANSEJE |
*3 | SEPARADOR DE ACEITE DEL ALOJAMIENTO DEL TRANSEJE |
*4 | TUBO DE APLICACIÓN DEL LUBRICANTE DE LA TRANSMISIÓN |
*5 | IMÁN LIMPIADOR DE ACEITE DE LA TRANSMISIÓN |
*6 | JUNTA TÓRICA |
*7 | JUNTA DE LA CAJA DEL TRANSEJE |
*8 | ABRAZADERA |
![]() |
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
● | Pieza no reutilizable |
![]() |
ATF WS original de Toyota |
- | - |

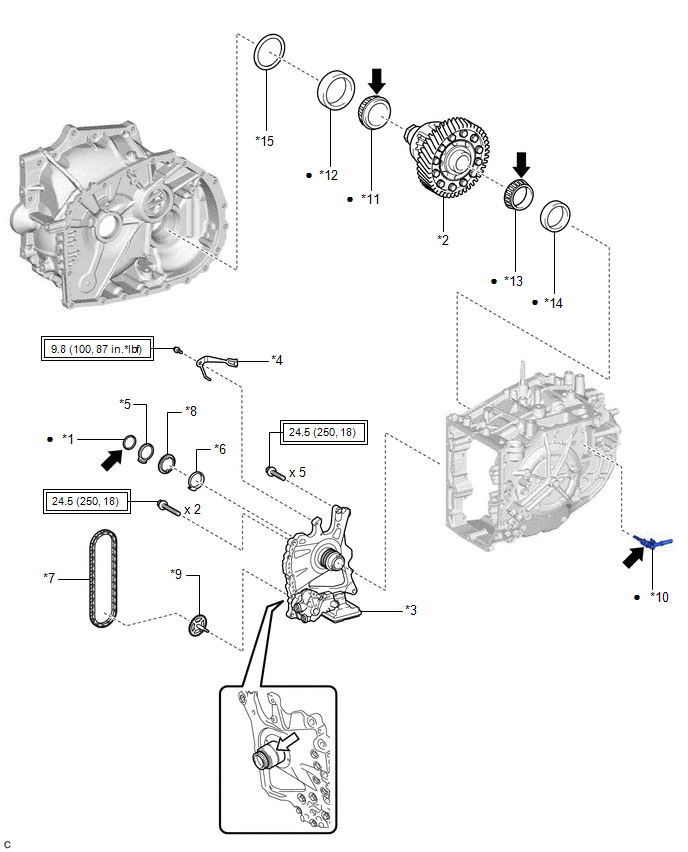

ILUSTRACIÓN
*1 | JUNTA DE ESTANQUEIDAD DEL ACEITE DEL TAMBOR DEL EMBRAGUE |
*2 | CONJUNTO DE LA CAJA DEL DIFERENCIAL |
*3 | CONJUNTO DELANTERO DE LA BOMBA DE ACEITE |
*4 | SUBCONJUNTO DEL RESORTE DE RETENCIÓN MANUAL |
*5 | ARANDELA DE EMPUJE DELANTERA DE LA RUEDA DENTADA DE LA BOMBA DE ACEITE |
*6 | ARANDELA DE EMPUJE TRASERA DE LA RUEDA DENTADA DE LA BOMBA DE ACEITE |
*7 | CADENA DE TRANSMISIÓN DE LA TRANSMISIÓN |
*8 | RUEDA DENTADA IMPULSORA DE LA BOMBA DE ACEITE DE LA TRANSMISIÓN |
*9 | SUBCONJUNTO DEL EJE PROPULSOR DE LA BOMBA DE ACEITE |
*10 | TAPÓN DEL RESPIRADERO No. 1 (ATM) |
*11 | COJINETE DELANTERO DE RODILLOS CÓNICOS DE LA CAJA DEL DIFERENCIAL DELANTERO (ANILLO INTERIOR) |
*12 | COJINETE DELANTERO DE RODILLOS CÓNICOS DE LA CAJA DEL DIFERENCIAL DELANTERO (ANILLO EXTERIOR) |
*13 | COJINETE TRASERO DE RODILLOS CÓNICOS DE LA CAJA DEL DIFERENCIAL DELANTERO (ANILLO INTERIOR) |
*14 | COJINETE TRASERO DE RODILLOS CÓNICOS DE LA CAJA DEL DIFERENCIAL DELANTERO (ANILLO EXTERIOR) |
*15 | CUÑA DEL ENGRANAJE IMPULSOR DEL DIFERENCIAL |
- | - |
![]() |
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
● | Pieza no reutilizable |
![]() |
ATF WS original de Toyota |
![]() |
Grasa multiusos |

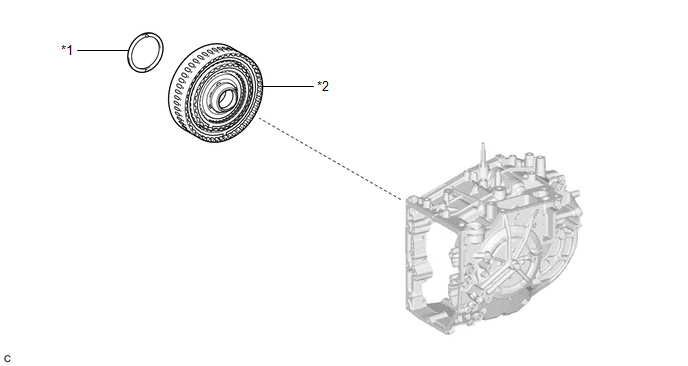

ILUSTRACIÓN
*1 | ARANDELA DE EMPUJE DEL SOPORTE PLANETARIO |
*2 | CONJUNTO DEL EMBRAGUE C-3 Y C-4 |

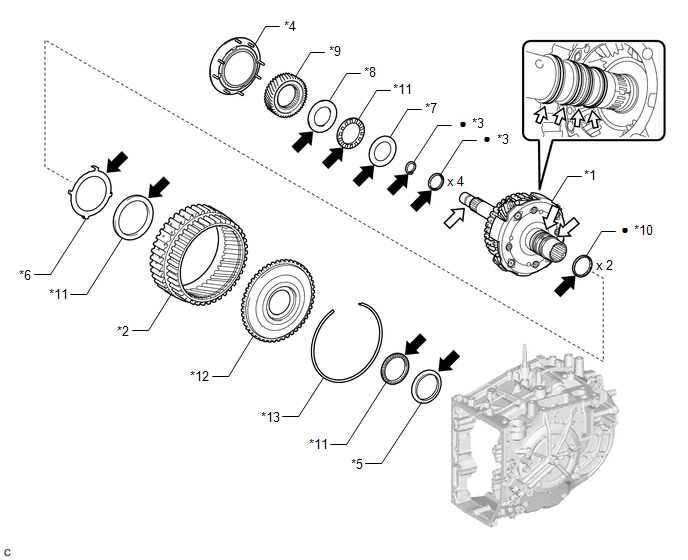

ILUSTRACIÓN
*1 | CONJUNTO DEL ENGRANAJE PLANETARIO DELANTERO |
*2 | CORONA DENTADA PLANETARIA DELANTERA |
*3 | JUNTA DE ESTANQUEIDAD DEL ACEITE DEL EJE DE ENTRADA |
*4 | ARANDELA DE EMPUJE DEL SOPORTE PLANETARIO No. 2 |
*5 | ANILLO GUÍA DEL COJINETE DE EMPUJE No. 6 |
*6 | ANILLO GUÍA DEL COJINETE DE EMPUJE No. 7 |
*7 | ANILLO GUÍA DEL COJINETE DE EMPUJE No. 8 |
*8 | ANILLO GUÍA DEL COJINETE DE EMPUJE No. 9 |
*9 | ENGRANAJE SOLAR PLANETARIO |
*10 | JUNTA DEL SELLO DE ACEITE DEL EJE DE ENTRADA TRASERO |
*11 | COJINETE DE EMPUJE DE RODILLOS EN AGUJA |
*12 | BRIDA DE LA CORONA DENTADA PLANETARIA DELANTERA |
*13 | ANILLO DE RETENCIÓN |
- | - |
● | Pieza no reutilizable |
![]() |
ATF WS original de Toyota |
![]() |
Grasa multiusos | - |
- |

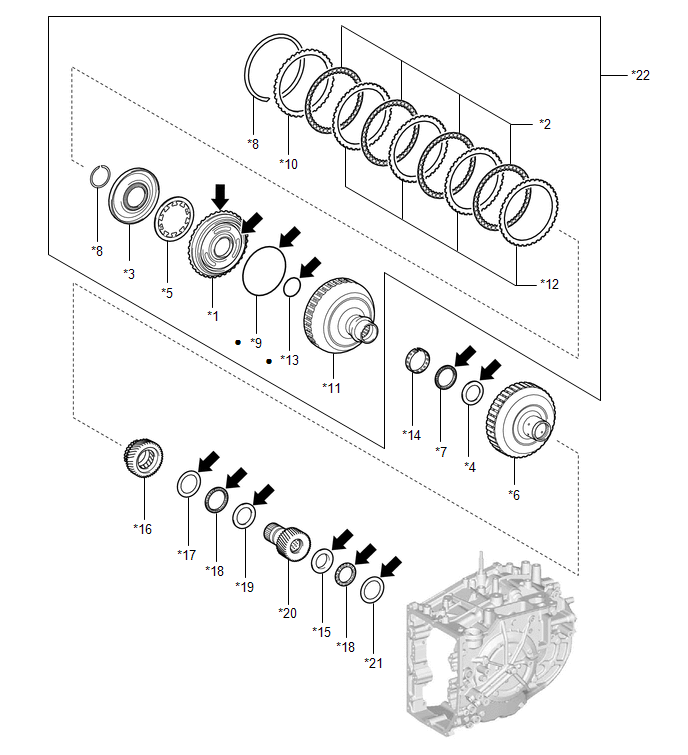

ILUSTRACIÓN
*1 | PISTÓN DEL EMBRAGUE DE AVANCE |
*2 | DISCO DEL EMBRAGUE DELANTERO |
*3 | COMPENSADOR DEL EMBRAGUE NO. 1 |
*4 | ANILLO GUÍA DEL COJINETE DE EMPUJE No. 5 |
*5 | MUELLE DE COMPRESIÓN DE RETORNO DEL PISTÓN DEL EMBRAGUE TRASERO |
*6 | SUBCONJUNTO DEL CUBO DE ENTRADA DEL ENGRANAJE SOLAR |
*7 | COJINETE DE EMPUJE DE RODILLOS EN AGUJA |
*8 | ANILLO DE RETENCIÓN |
*9 | JUNTA TÓRICA |
*10 | BRIDA DEL EMBRAGUE DE AVANCE |
*11 | SUBCONJUNTO DEL TAMBOR DE EMBRAGUE |
*12 | PLATO DEL EMBRAGUE DE AVANCE DE DISCO MÚLTIPLE |
*13 | ANILLO EN D |
*14 | ANILLO DE TOLERANCIA |
*15 | GUÍA DEL COJINETE DE EMPUJE No. 3 |
*16 | SUBCONJUNTO DEL ENGRANAJE SOLAR PLANETARIO |
*17 | ANILLO GUÍA DEL COJINETE DE EMPUJE No. 4 |
*18 | COJINETE DE EMPUJE DE RODILLOS EN AGUJA |
*19 | ANILLO GUÍA DEL COJINETE DE EMPUJE |
*20 | SUBCONJUNTO DEL ENGRANAJE SOLAR PLANETARIO TRASERO |
*21 | ANILLO GUÍA DEL COJINETE DE EMPUJE No. 2 |
*22 | CONJUNTO DEL EMBRAGUE C-1 |
● | Pieza no reutilizable |
![]() |
ATF WS original de Toyota |

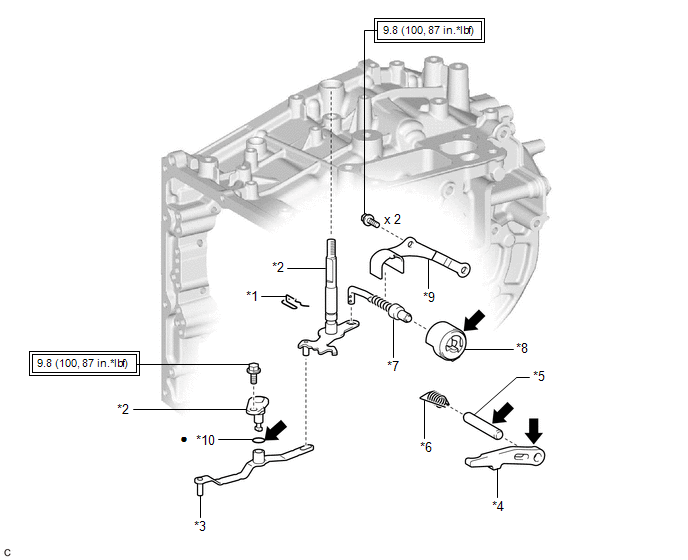

ILUSTRACIÓN
*1 | MUELLE DEL RETÉN DEL EJE DE LA PALANCA DE LA VÁLVULA MANUAL |
*2 | SUBCONJUNTO DEL EJE DE LA PALANCA DE LA VÁLVULA MANUAL |
*3 | SUBCONJUNTO DE LA PALANCA DE LA VÁLVULA MANUAL |
*4 | TRINQUETE DE BLOQUEO DE ESTACIONAMIENTO |
*5 | EJE DEL TRINQUETE DE BLOQUEO DE ESTACIONAMIENTO |
*6 | MUELLE DE TORSIÓN DEL TRINQUETE DE BLOQUEO DE ESTACIONAMIENTO |
*7 | SUBCONJUNTO DEL VÁSTAGO DE BLOQUEO DEL ESTACIONAMIENTO |
*8 | MANGUITO DE BLOQUEO DE ESTACIONAMIENTO |
*9 | PLACA DE TOPE DEL TRINQUETE |
*10 | JUNTA TÓRICA |
![]() |
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
● | Pieza no reutilizable |
![]() |
ATF WS original de Toyota |
- | - |
ILUSTRACIÓN
*1 | SUBCONJUNTO DEL ENGRANAJE CONDUCTOR INTERMEDIO |
*2 | DISCO DEL FRENO No. 1 |
*3 | SUBCONJUNTO DEL CONTRAENGRANAJE CONDUCIDO Y PIÑÓN |
*4 | PLATO DEL FRENO NO. 1 |
*5 | BRIDA DEL FRENO No. 1 |
*6 | ANILLO DE RETENCIÓN |
*7 | JUNTA TÓRICA |
*8 | CONJUNTO DEL ENGRANAJE PLANETARIO TRASERO |
*9 | ARANDELA DE EMPUJE DEL SOPORTE PLANETARIO No. 3 |
*10 | ARANDELA DE EMPUJE DEL SOPORTE PLANETARIO No. 4 |
*11 | COJINETE DE RODILLOS CÓNICOS DELANTERO DEL ENGRANAJE CONDUCIDO INTERMEDIO (ANILLO INTERIOR) |
*12 | COJINETE DELANTERO DE RODILLOS CÓNICOS DEL ENGRANAJE CONDUCIDO INTERMEDIO (ANILLO EXTERIOR) |
*13 | COJINETE DE RODILLOS CÓNICOS TRASERO DEL ENGRANAJE CONDUCIDO INTERMEDIO (ANILLO INTERIOR) |
*14 | COJINETE TRASERO DE RODILLOS CÓNICOS DEL ENGRANAJE CONDUCIDO INTERMEDIO (ANILLO EXTERIOR) |
*15 | PIÑÓN Y CUÑA DEL ENGRANAJE CONDUCIDO INTERMEDIO |
- | - |
![]() |
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
● | Pieza no reutilizable |
![]() |
ATF WS original de Toyota |
![]() |
No aplique lubricantes en las piezas roscadas. |
ILUSTRACIÓN
*1 | EQUILIBRADOR DEL EMBRAGUE C-2 |
*2 | PISTÓN DEL EMBRAGUE C-2 |
*3 | SUBCONJUNTO DEL MUELLE DE RETORNO DEL EMBRAGUE |
*4 | JUNTA DE ESTANQUEIDAD DEL ACEITE DEL TAMBOR DEL EMBRAGUE DIRECTO |
*5 | ANILLO GUÍA DEL COJINETE DE EMPUJE No. 1 |
*6 | DISCO DEL EMBRAGUE No. 2 |
*7 | COJINETE DE EMPUJE DE RODILLOS EN AGUJA |
*8 | PLATO DEL EMBRAGUE NO. 2 |
*9 | BRIDA DEL EMBRAGUE DIRECTO |
*10 | SUBCONJUNTO DEL EJE INTERMEDIO |
*11 | ANILLO DE RETENCIÓN |
*12 | JUNTA TÓRICA |
*13 | CONJUNTO DEL EMBRAGUE C-2 |
- | - |
● | Pieza no reutilizable |
![]() |
ATF WS original de Toyota |
![]() |
Grasa multiusos | - |
- |

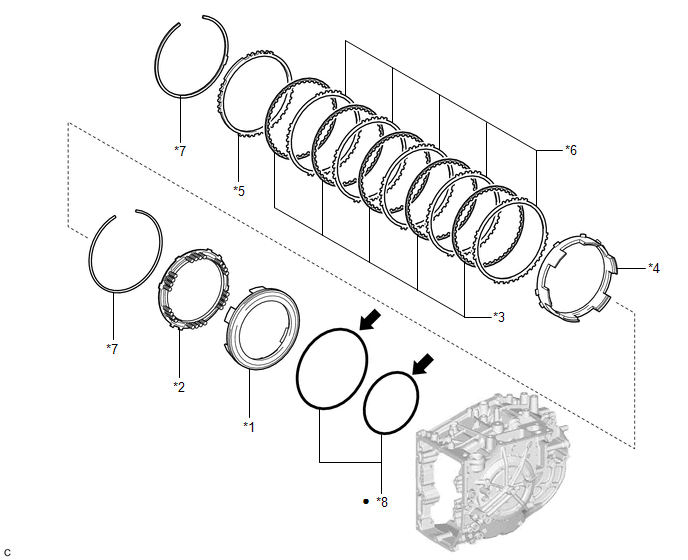

ILUSTRACIÓN
*1 | PISTÓN DEL FRENO DE 1.ª Y MARCHA ATRÁS |
*2 | SUBCONJUNTO DEL MUELLE DE RETORNO DEL FRENO DE 1.ª Y MARCHA ATRÁS |
*3 | DISCO DE FRENO DE 2.ª |
*4 | PISTÓN No. 2 DEL FRENO DE 1.ª Y MARCHA ATRÁS |
*5 | BRIDA DEL FRENO DE 2.ª |
*6 | PLATO DEL FRENO DE 2.ª |
*7 | ANILLO DE RETENCIÓN |
*8 | JUNTA TÓRICA |
● | Pieza no reutilizable |
![]() |
ATF WS original de Toyota |

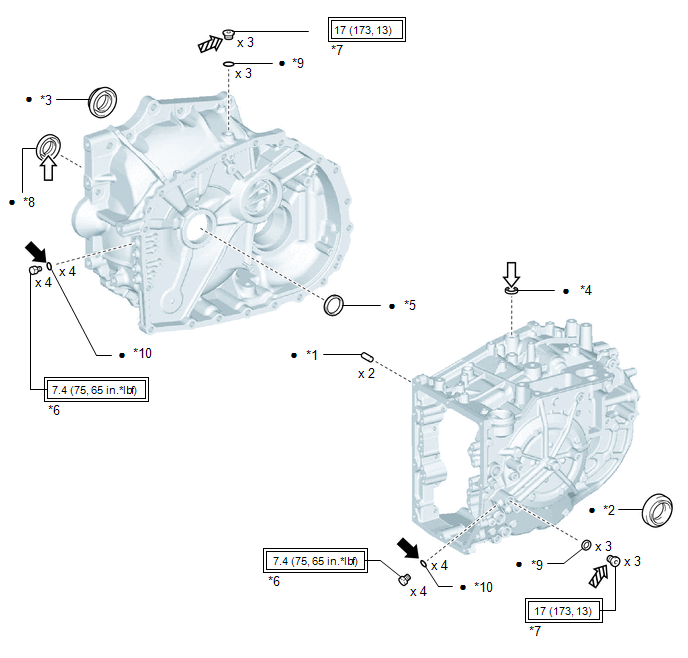

ILUSTRACIÓN
*1 | PASADOR RECTO DEL CÁRTER DE LA TRANSMISIÓN AUTOMÁTICA |
*2 | SELLO DE ACEITE DEL EJE PROPULSOR DELANTERO IZQUIERDO |
*3 | SELLO DE ACEITE DERECHO DEL EJE PROPULSOR DELANTERO |
*4 | SELLO DE ACEITE DEL EJE DE LA PALANCA DE LA VÁLVULA MANUAL |
*5 | COJINETE DE RODILLOS EN AGUJA |
*6 | TAPÓN DE LA CAJA DEL TRANSEJE No. 1 |
*7 | TAPÓN DE LA CAJA DEL TRANSEJE No. 2 |
*8 | SELLO DE ACEITE DE LA CAJA DEL TRANSEJE |
*9 | JUNTA |
*10 | JUNTA TÓRICA |
![]() |
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
● | Pieza no reutilizable |
![]() |
ATF WS original de Toyota |
![]() |
Grasa multiusos |
![]() |
Adhesivo original de Toyota 1324. Three Bond 1324 o equivalente |
★ | Pieza prerrecubierta |
