COMPONENTES

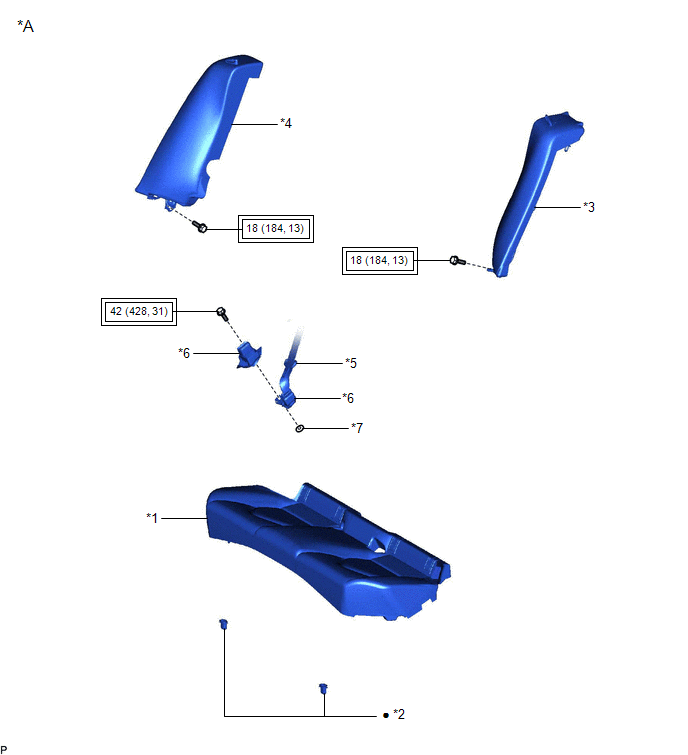

ILUSTRACION
.png)
|
*A | Para asiento de tipo plegable | - |
- |
| *1 |
CONJUNTO DEL COJIN DEL ASIENTO TRASERO |
*2 | GANCHO DE BLOQUEO DEL COJIN DEL ASIENTO TRASERO |
|
*3 | CONJUNTO DEL RESPALDO DEL ASIENTO TRASERO IZQUIERDO |
*4 | CONJUNTO DEL RESPALDO DEL ASIENTO TRASERO DERECHO |
|
*5 | CONJUNTO DEL CINTURON DE SEGURIDAD EXTERIOR DEL ASIENTO TRASERO CENTRAL |
*6 | CONJUNTO DEL CINTURON DE SEGURIDAD INTERIOR DEL ASIENTO TRASERO DERECHO |
|
*7 | ARANDELA |
- | - |
.png) |
Par de apriete para "Zonas principales que implican el rendimiento basico del vehiculo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) | ? |
Pieza no reutilizable |

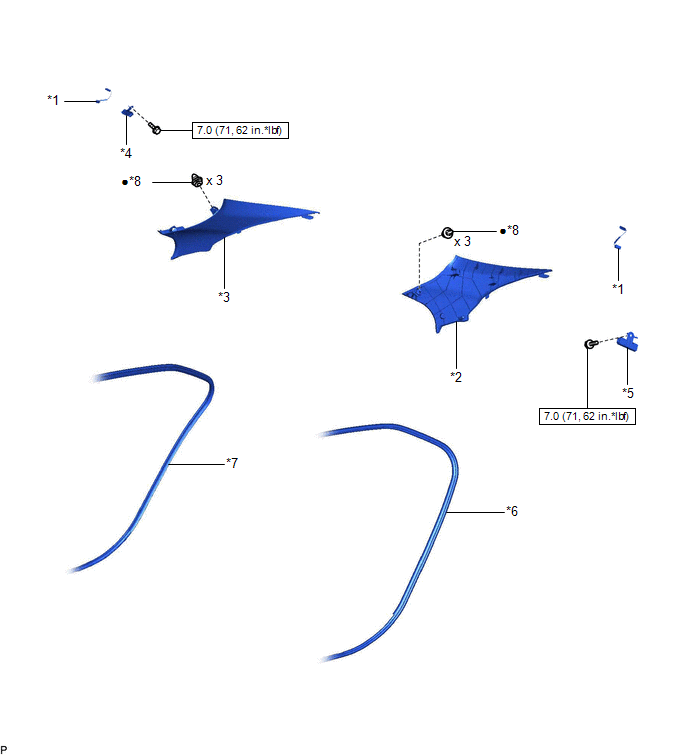

ILUSTRACION
|
*1 | SUBCONJUNTO DEL CABLE DE LA ANTENA | *2 |
EMBELLECEDOR INTERIOR IZQUIERDO DEL LATERAL DEL TECHO |
|
*3 | EMBELLECEDOR INTERIOR LATERAL DERECHO DEL TECHO |
*4 | CONJUNTO DE LA ANTENA DEL AMPLIFICADOR NO. 1 |
|
*5 | CONJUNTO DE LA ANTENA DEL AMPLIFICADOR NO. 2 |
*6 | BANDA PROTECTORA DE LA GUARNICION DE LA ABERTURA DE LA PUERTA TRASERA IZQUIERDA |
|
*7 | BANDA PROTECTORA DE LA GUARNICION DE LA ABERTURA DE LA PUERTA TRASERA DERECHA |
*8 | CLIP |
|
|
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
? | Pieza no reutilizable |
ExtracciOnInstalaciOn
INSTALACION PRECAUCION/AVISO/OBSERVACION
ADVERTENCIA:
Antes de realizar la reparacion, lea detenidamente la seccion
"Medidas de precaucion".
Haga clic aqui
Utilice guantes de proteccion. Las areas afiladas de las piezas
pueden herirle las manos.
OBSERVACIO ...
InstalaciOn
INSTALACION PROCEDIMIENTO
1. INSTALE EL Interruptor TRIP (a) Enganche la guia, la garra y el
clip como se muestra en la ilustracion para instalar el Interruptor TRIP.
Instalar en esta direccion 2.
INSTALE EL CONJUNTO DE LA MOLDURA DE ACABADO DEL TABLERO DE INSTRUMENTOS
Ha ...
Componentes
COMPONENTES ILUSTRACIÓN
*1 SUBCONJUNTO DE LA GUARNICIÓN LATERAL IZQUIERDA DEL CUBRETABLEROS
*2 BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA DELANTERA IZQUIERDA
*3 ESTRIBO DE LA PUERTA DELANTERA IZQUIERDA
*4 SUBCONJUNTO DE LA PALANCA DE CONTRO ...
