INSTALACION
PRECAUCION/AVISO/OBSERVACION
ADVERTENCIA:
Haga clic aqui
OBSERVACION:
PROCEDIMIENTO
1. INSTALE EL CONJUNTO DEL ASIENTO DELANTERO

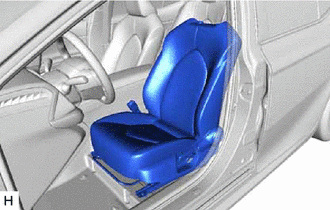

(a) Instale el conjunto del asiento delantero en la cabina. AVISO: Tenga cuidado de no danar la carroceria del vehiculo. |
|
(b) Conecte el conector del conjunto del airbag del asiento delantero bajo el conjunto del asiento delantero.

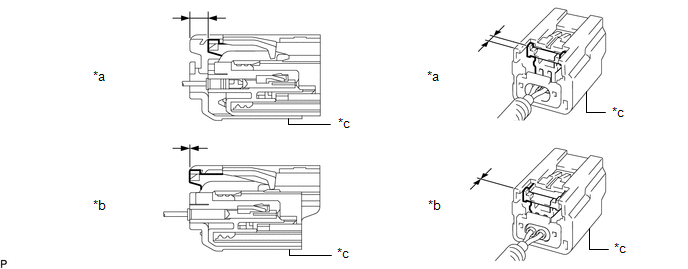

(1) Antes de conectar el conector, compruebe si el bloqueo del alojamiento esta en la posicion correcta, como se indica en la ilustracion.
*a | Correcto |
*b | Incorrecto |
*c | CPA amarillo |
- | - |
(2) Asegurese de que los conectores quedan correctamente enganchados y bloqueados (cuando el cierre se bloquea, se puede oir un clic).
AVISO:
(c) Conecte cada conector y enganche cada abrazadera bajo el conjunto del asiento delantero.
(d) Instale provisionalmente el conjunto del asiento delantero con los 4 pernos.
(e) Accione la manilla de ajuste del carril del asiento y mueva el conjunto del asiento delantero hasta la posicion mas retrasada.

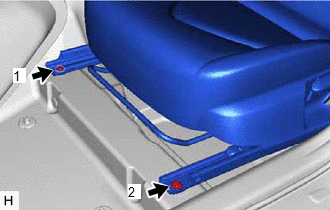

(f) Utilice una llave de cubo "TORX" T50 para apretar los 2 pernos de la parte delantera del conjunto del asiento delantero. Torque: 37 N·m {377 kgf·cm, 27 ft·lbf} AVISO: Apriete los pernos en el orden indicado en la ilustracion. |
|
(g) Accione la manilla de ajuste del carril del asiento y mueva el conjunto del asiento delantero hasta la posicion mas adelantada.

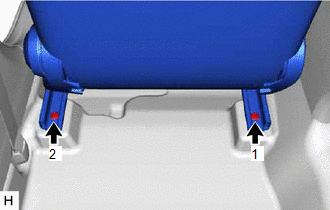

(h) Utilice una llave de cubo "TORX" T50 para apretar los 2 pernos de la parte trasera del conjunto del asiento delantero. Torque: 37 N·m {377 kgf·cm, 27 ft·lbf} AVISO: Apriete los pernos en el orden indicado en la ilustracion. |
|
2. INSPECCIONE EL BLOQUEO DE LOS DISPOSITIVOS DE AJUSTE DE DESLIZAMIENTO DEL ASIENTO
(a) Durante una operacion de deslizamiento del conjunto del asiento delantero, compruebe si los dispositivos de ajuste izquierdo y derecho se mueven juntos sin problemas y se bloquean simultaneamente. Si los dispositivos de ajuste del asiento no se bloquean simultaneamente, afloje los pernos de instalacion del conjunto del asiento delantero y ajuste la posicion del dispositivo de ajuste.
3. INSTALE LA CUBIERTA DEL SOPORTE DEL CARRIL INTERIOR DEL ASIENTO TRASERO
(a) Enganche la garra para instalar la cubierta del soporte del carril interior del asiento trasero.
![]() |
Instale en esta direccion |
4. INSTALE LA CUBIERTA DEL SOPORTE DEL CARRIL EXTERIOR DEL ASIENTO TRASERO
(a) Enganche la garra para instalar la cubierta del soporte del carril exterior del asiento trasero.
![]() |

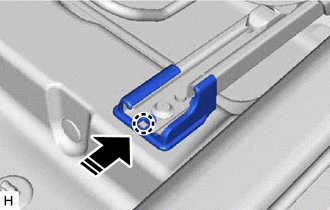

Instale en esta direccion |
5. INSTALE LA CUBIERTA DEL SOPORTE DEL CARRIL INTERIOR DEL ASIENTO DELANTERO
(a) Accione la manilla de ajuste del carril del asiento y mueva el conjunto del asiento delantero hasta la posicion mas retrasada.
(b) Enganche la garra para instalar la cubierta del soporte del carril interior del asiento delantero.
![]() |

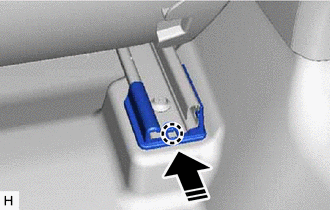

Instale en esta direccion |
6. INSTALE LA CUBIERTA DEL SOPORTE DEL CARRIL EXTERIOR DEL ASIENTO DELANTERO
(a) Enganche la garra para instalar la cubierta del soporte del carril exterior del asiento delantero.
![]() |

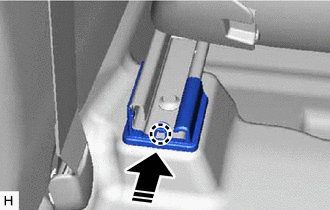

Instale en esta direccion |
7. INSTALE EL CONJUNTO DEL REPOSACABEZAS DEL ASIENTO DELANTERO
(a) Instale el conjunto del reposacabezas del asiento delantero en el conjunto del asiento delantero.
8. CONECTE EL CABLE AL TERMINAL NEGATIVO DE LA BATERIA
AVISO:
Cuando desconecte el cable, debera reiniciar algunos sistemas despues de volver a conectar el cable.
Haga clic
aqui
9. INSPECCIONE LA CALEFACCION DE LOS ASIENTOS
Haga clic aqui
10. REALICE UNA INSPECCION DEL SISTEMA DE DIAGNOSTICO
Haga clic aqui
11. REALICE LA CALIBRACION A CERO Y LA COMPROBACION DE SENSIBILIDAD (para el lado del pasajero delantero)
Haga clic aqui
12. INSPECCIONE LA LUZ DE ADVERTENCIA SRS
Haga clic aqui.
