COMPONENTES
ILUSTRACIÓN
|
*1 | JUNTA TÓRICA DEL CILINDRO DEL FRENO |
*2 | SUBCONJUNTO DEL CILINDRO MAESTRO DEL FRENO |
|
*3 | LATIGUILLO DE FRENO |
*4 | CONECTOR |
|
*5 | CONJUNTO DEL SERVOFRENO |
- | - |
.png) |
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
* | Para utilizar con una llave de tuercas de unión |
|
● | Pieza no reutilizable |
- | - |

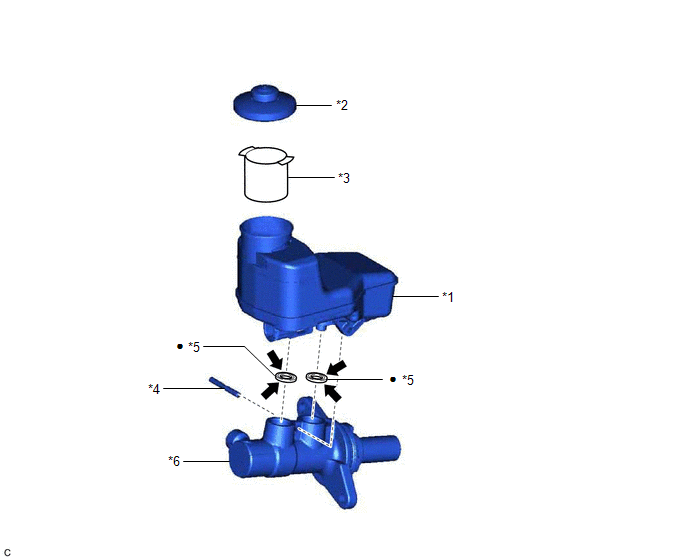

ILUSTRACIÓN
|
*1 | CONJUNTO DEL DEPÓSITO DEL CILINDRO MAESTRO DE FRENOS |
*2 | CONJUNTO DEL TAPÓN DE LLENADO DEL DEPÓSITO DEL CILINDRO MAESTRO DEL FRENO |
|
*3 | COLADOR DEL DEPÓSITO DEL CILINDRO MAESTRO DEL FRENO |
*4 | PASADOR RECTO DEL CILINDRO MAESTRO DEL FRENO |
|
*5 | OJAL DEL DEPÓSITO DEL CILINDRO MAESTRO |
*6 | CUERPO DEL CILINDRO MAESTRO DEL FRENO |
|
● | Pieza no reutilizable |
.png) |
Grasa de glicol a base de jabón de litio |
ExtracciÓnFlujo Bajo en el Orificio de Referencia para la Detección de Fugas en el Sistema de Emisiones Evaporables (P043E00,P043F00,P24007E,P24007F,P24187E)
RESUMEN DE DTC
No. de DTC Detection Item
Condición de detección de DTC
Área afectada MIL
Memoria Nota
P043E00 Evaporative Emission System Leak Detection Reference Orifice Low Flow
Obstrucción del orificio de referencia durante la super ...
COmo Proceder Con La LocalizaciOn De AverIas
PRECAUCION/AVISO/OBSERVACION
OBSERVACION:
Siga el siguiente procedimiento para localizar las averias del
sistema de aire acondicionado.
*: Utilice el Techstream.
PROCEDIMIENTO
1. VEHICULO LLEVADO AL TALLER
SIGUIENTE
2. ANALISIS DEL P ...
UbicaciOn De Las Piezas
UBICACION DE LAS PIEZAS ILUSTRACION
*A para 2WD
*B para AWD
*1 ECM
*2 ECU DE CONTROL DE LA BOMBA DE COMBUSTIBLE
*3 CONJUNTO DEL BLOQUE DE EMPALMES Y BLOQUE DE RELES DEL COMPARTIMENTO DEL MOTOR
- RELE EFI-MAIN NO. 2 - FUSIBLE EFI-MAIN NO. 2 - RELE I ...
