COMPONENTES

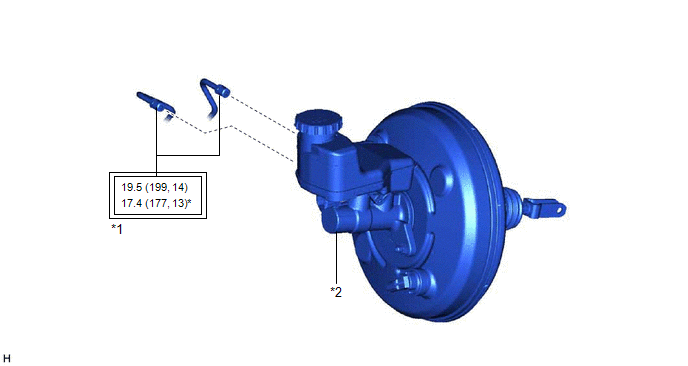

ILUSTRACIÓN
|
*1 | LATIGUILLO DE FRENO |
*2 | SUBCONJUNTO DEL CILINDRO MAESTRO DEL FRENO |
.png) |
Par de apriete para "Zonas principales relacionadas con el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
* | Para utilizar con una llave para tuercas de unión |

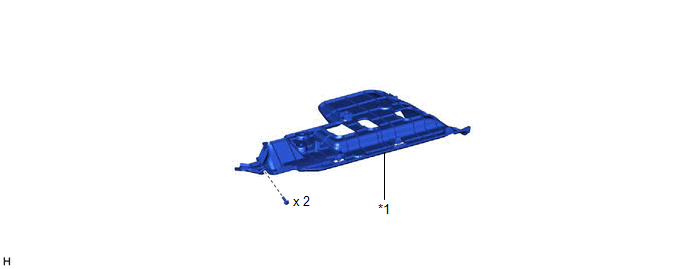

ILUSTRACIÓN
|
*1 | SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS NO. 1 |
- | - |

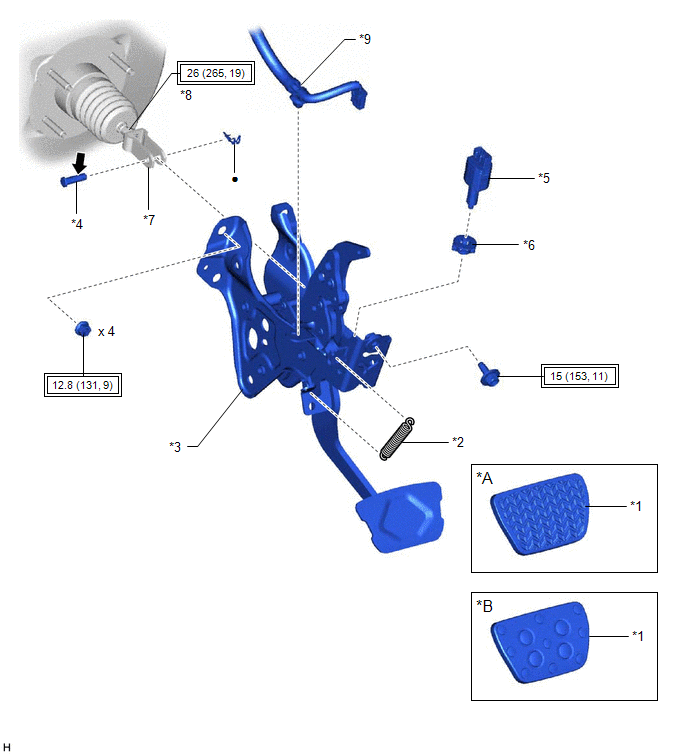

ILUSTRACIÓN
|
*A | Con almohadilla de goma |
*B | Con almohadilla de aluminio |
|
*1 | PASTILLA DEL PEDAL DEL FRENO |
*2 | MUELLE DE RETORNO DEL PEDAL DE FRENO |
|
*3 | CONJUNTO DEL SOPORTE DEL PEDAL DEL FRENO |
*4 | PASADOR DE LA VARILLA DE EMPUJE |
|
*5 | CONJUNTO DEL INTERRUPTOR DE LAS LUCES DE FRENO |
*6 | DISPOSITIVO DE AJUSTE DE MONTAJE DEL INTERRUPTOR DE LAS LUCES DE FRENO |
|
*7 | HORQUILLA DE LA VARILLA DE EMPUJE DEL CILINDRO MAESTRO DEL FRENO |
*8 | CONTRATUERCA |
|
*9 | MAZO DE CABLES |
- | - |
|
|
Par de apriete para "zonas principales relacionadas con el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
● | Pieza no reutilizable |
.png) |
Grasa de glicol a base de jabón de litio |
- | - |
Pedal Del Freno
ExtracciÓnExtracciÓn
EXTRACCIÓN PRECAUCIÓN / AVISO / OBSERVACIÓN
A continuación, se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la extracción/instalación del techo desl ...
ExtracciÓn
EXTRACCIÓN PROCEDIMIENTO 1. FIJE EL VEHÍCULO
(a) Accione completamente el freno de estacionamiento y calce de las ruedas.
ADVERTENCIA:
Asegúrese de aplicar el freno de estacionamiento y calce de las ruedas antes de ejecutar este procedimiento.
Si el vehículo no está bien asegurado ...
Terminales De La Ecu
TERMINALES DE LA ECU TERMINALES DE LA ECU
*a Componente sin mazo de cables conectado
(ECU de control de derrape [conjunto del actuador del freno])
- -
OBSERVACIÓN:
Como se utiliza un conector impermeable para el conjunto del actuador del freno, las inspecciones de te ...
