TERMINALES DE LA ECU

TERMINALES DE LA ECU

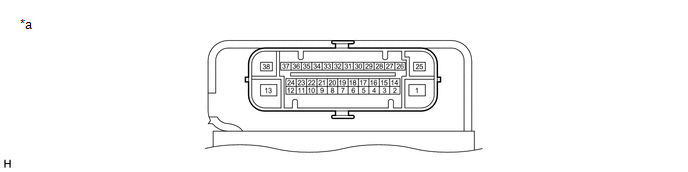

*a

Componente sin mazo de cables conectado

(ECU de control de derrape [conjunto del actuador del freno])

-

-

OBSERVACIÓN:

No. de terminal (símbolo)

Descripción de los terminales

1 (+BM)

Fuente de alimentación del relé del motor del ABS

2 (SP1)

Salida de la señal de velocidad

3 (STPO)

Salida del relé de control de la luz de freno (conjunto del interruptor de las luces de freno)

4 (FR-)

Entrada de la señal de velocidad de la rueda delantera derecha (-)

5

-

6

-

7

-

8 (FL-)

Entrada de la señal de velocidad de la rueda delantera izquierda (-)

9 (STP)

Entrada de la señal del conjunto del interruptor de la luz de freno

10

-

11

-

12

-

13 (GND2)

Masa del motor de la bomba

14 (CANL)

Línea L de comunicación CAN

15

-

16 (FR+)

Salida de la fuente de alimentación de la señal de velocidad de la rueda delantera derecha (+)

17 (RR+)

Salida de la fuente de alimentación de la señal de velocidad de la rueda trasera derecha (+)

18 (RL-)

Entrada de la señal de velocidad de la rueda trasera izquierda (-)

19 (FL+)

Salida de la fuente de alimentación de velocidad de la rueda delantera izquierda (+)

20

-

21

-

22 (CSW)

Entrada del interruptor VSC OFF

23

-

24 (STP2)

Entrada de la señal de las luces de freno

25 (+BS)

Fuente de alimentación del relé del solenoide del ABS

26 (CANH)

Línea H de comunicación CAN

27

-

28 (IG1)

Entrada de la fuente de alimentación IG1

29 (RR-)

Entrada de la señal de velocidad de la rueda trasera derecha (-)

30

-

31 (RL+)

Salida de la fuente de alimentación de la señal de velocidad de la rueda trasera izquierda (+)

32

-

33

-

34

-

35

-

36

-

37

-

38 (GND1)

Masa de la ECU de control de derrape (conjunto del actuador del freno)

INSPECCIÓN DE TERMINALES

(a) Desconecte el conector A33 de la ECU de control de derrape (conjunto del actuador del freno) y mida la tensión y la resistencia en el lado del mazo de cables.

*a

Vista delantera del conector del mazo de cables

(a la ECU de control de derrape [conjunto del actuador del freno])

-

-

(b) Compare la tensión o la resistencia con los valores de la tabla siguiente.

Estándar

No. de terminal (símbolo)

Color del cableado

Descripción del terminal

Condición

Condición especificada

A33-1 (+BM) - Masa de la carrocería

B - Masa de la carrocería

Fuente de alimentación del relé del motor del ABS

Siempre

De 11 a 14 V

A33-3 (STPO) - Masa de la carrocería

L - Masa de la carrocería

Salida del relé de control de la luz de freno (conjunto del interruptor de las luces de freno)

Siempre

De 11 a 14 V

A33-9 (STP) - Masa de la carrocería

GR - Masa de la carrocería

Entrada de la señal del conjunto del interruptor de la luz de freno

Conjunto del interruptor de las luces de freno en posición ON → OFF (pedal del freno pisado → sin pisar)

11 a 14 V → 1.5 V o menos

A33-13 (GND2) - Masa de la carrocería

W-B - Masa de la carrocería

Masa del motor de la bomba

1 minuto o más después de desconectar el cable del terminal negativo (-) de la batería.

Inferior a 1 Ω

A33-22 (CSW) - Masa de la carrocería

P - Masa de la carrocería

Entrada del interruptor VSC OFF

Interruptor VSC OFF en posición ON → OFF (sin pulsar → pulsado)

Por debajo de 1 Ω → 10 kΩ o superior

A33-24 (STP2) - Masa de la carrocería

R - Masa de la carrocería

Entrada de la señal de las luces de freno

Conjunto del interruptor de las luces de freno ON → OFF (pedal del freno pisado → sin pisar)

11 a 14 V → 1.5 V o menos

A33-25 (+BS) - Masa de la carrocería

L - Masa de la carrocería

Fuente de alimentación del relé del solenoide del ABS

Siempre

De 11 a 14 V

A33-28 (IG1) - Masa de la carrocería

B - Masa de la carrocería

Entrada de la fuente de alimentación IG1

Interruptor de encendido en la posición ON

De 11 a 14 V

A33-38 (GND1) - Masa de la carrocería

W-B - Masa de la carrocería

Masa de la ECU de control de derrape (conjunto del actuador del freno)

1 minuto o más después de desconectar el cable del terminal negativo (-) de la batería.

Inferior a 1 Ω
