COMPONENTES
ILUSTRACIÓN
.png)
|

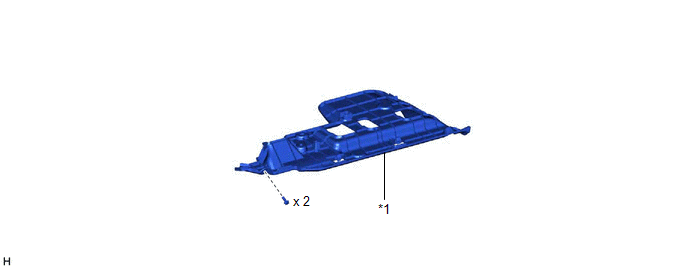

*1 | SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS NO. 1 |
- | - |
ILUSTRACIÓN
.png)
|

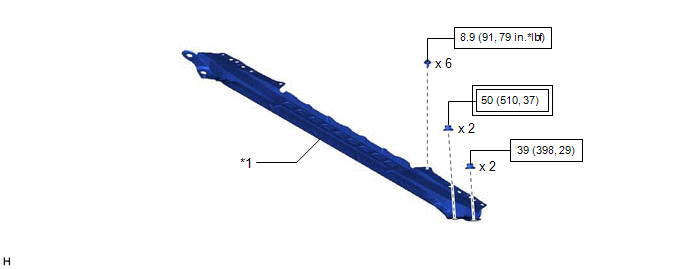

*1 | SUBCONJUNTO CENTRAL SUPERIOR DEL REFUERZO DE LA SUSPENSIÓN DELANTERA |
- | - |
.png) |
Par de apriete para "zonas principales relacionadas con el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
.png) |
N*m (kgf*cm, pi.*lbf): Par de apriete especificado |
ILUSTRACIÓN
|
*A | para A25A-FKS |
- | - |
|

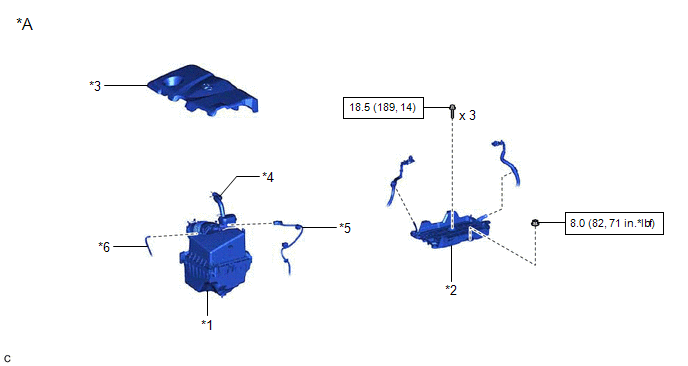

*1 | CONJUNTO DEL DEPURADOR DE AIRE CON LA MANGUERA DEL DEPURADOR |
*2 | SUBCONJUNTO DE LA ABRAZADERA DE LA BATERÍA |
|
*3 | SUBCONJUNTO DE LA CUBIERTA DEL MOTOR NO. 1 |
*4 | MANGUERA DE VENTILACIÓN NO. 2 |
|
*5 | CONECTOR DEL SUBCONJUNTO DEL MEDIDOR DEL CAUDAL DE MASA DE AIRE |
*6 | MANGUERA DE VACÍO |
|
|
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
- | - |
ILUSTRACIÓN
|
*A | para 2GR-FKS |
- | - |
|

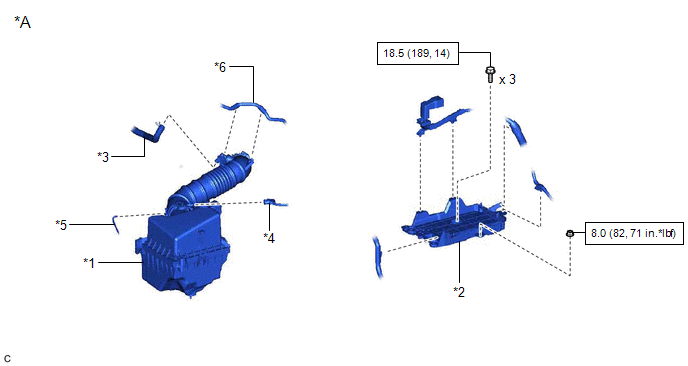

*1 | CONJUNTO DEL DEPURADOR DE AIRE CON LA MANGUERA DEL DEPURADOR |
*2 | SUBCONJUNTO DE LA ABRAZADERA DE LA BATERÍA |
|
*3 | MANGUERA DE VENTILACIÓN NO. 2 |
*4 | CONECTOR DEL SUBCONJUNTO DEL MEDIDOR DEL CAUDAL DE MASA DE AIRE |
|
*5 | MANGUERA DE VACÍO |
*6 | MANGUERA DE ALIMENTACIÓN DE VAPOR DE COMBUSTIBLE N.° 1 |
|
|
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
- | - |
ILUSTRACIÓN
|

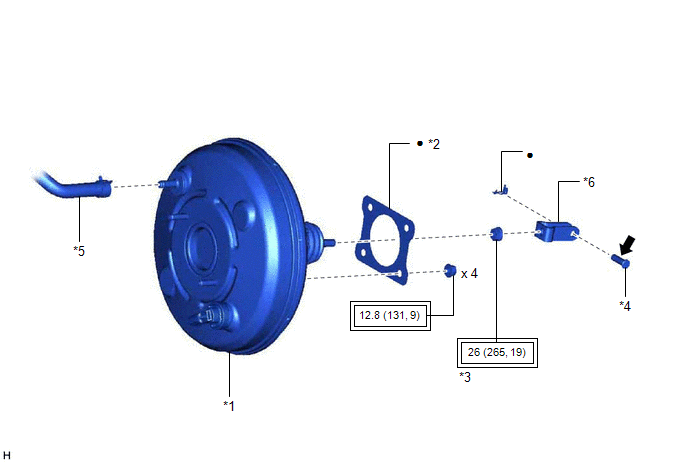

*1 | CONJUNTO DEL SERVOFRENO |
*2 | JUNTA DEL SERVOFRENO |
|
*3 | CONTRATUERCA |
*4 | PASADOR DE LA VARILLA DE EMPUJE |
|
*5 | UNIÓN A LA MANGUERA DE LA VÁLVULA DE RETENCIÓN |
*6 | HORQUILLA DE LA VARILLA DE EMPUJE DEL CILINDRO MAESTRO DEL FRENO |
|
|
Par de apriete para "Zonas principales relacionadas con el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
● | Pieza no reutilizable |
.png) |
Grasa de glicol a base de jabón de litio |
- | - |
ILUSTRACIÓN
|

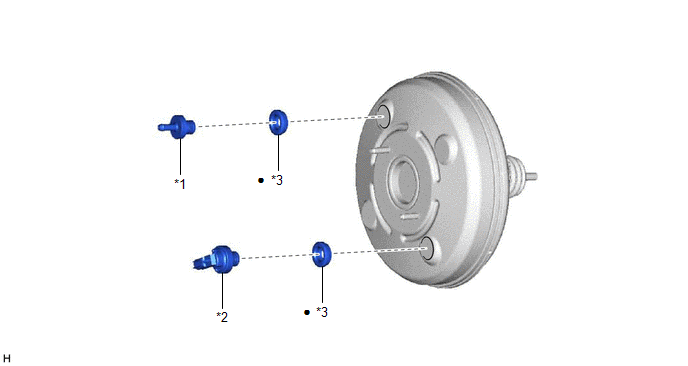

*1 | CONJUNTO DE LA VÁLVULA DE RETENCIÓN DE VACÍO DEL FRENO |
*2 | CONJUNTO DEL INTERRUPTOR DE ADVERTENCIA DE VACÍO |
|
*3 | OJAL DE LA VÁLVULA DE RETENCIÓN |
- | - |
|
● | Pieza no reutilizable |
- | - |
Servofreno
