COMPONENTES

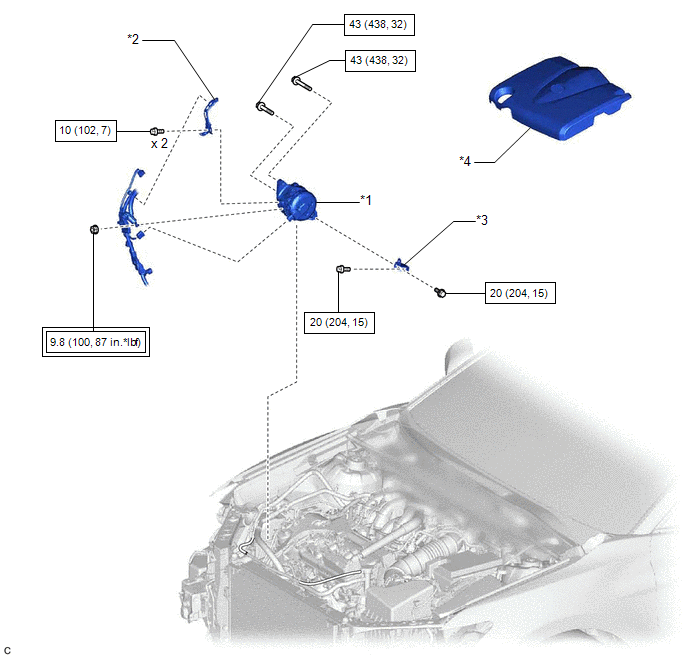

ILUSTRACIÓN
|
*1 | CONJUNTO DEL GENERADOR |
*2 | SOPORTE DE LA ABRAZADERA DEL MAZO DE CABLES |
|
*3 | SOPORTE DEL CONJUNTO DEL GENERADOR |
*4 | SUBCONJUNTO DE LA CUBIERTA DEL BLOQUE EN V |
.png) |
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
.png) |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |

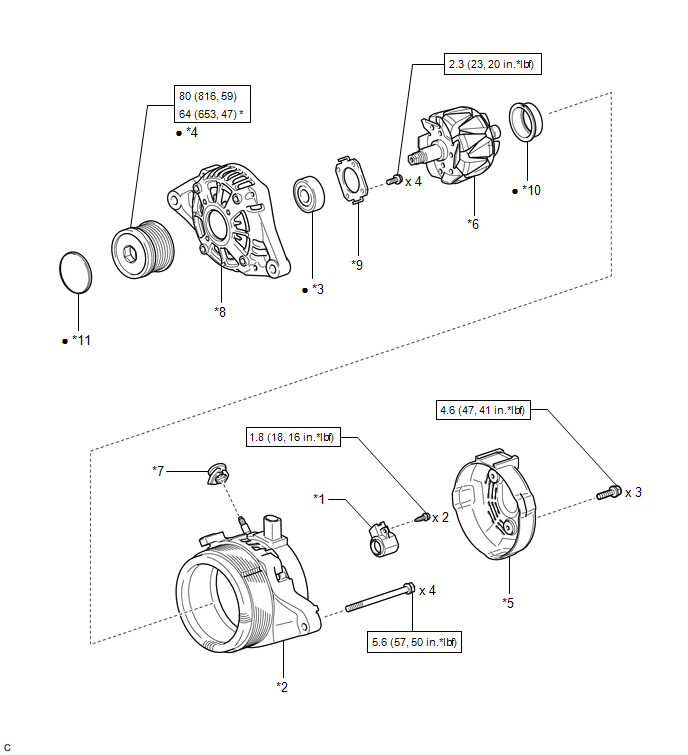

ILUSTRACIÓN
|
*1 | CONJUNTO DEL PORTAESCOBILLAS DEL GENERADOR |
*2 | CONJUNTO DE LA BOBINA DEL GENERADOR |
|
*3 | RODAMIENTO DE LA TAPA DEL LADO DE ACCIONAMIENTO DEL GENERADOR |
*4 | GENERADOR CON POLEA DE EMBRAGUE |
|
*5 | TAPA TRASERA DEL GENERADOR |
*6 | CONJUNTO DEL ROTOR DEL GENERADOR |
|
*7 | AISLADOR DEL TERMINAL DEL GENERADOR |
*8 | ARMAZÓN DEL TERMINAL DE EXCITACIÓN DEL GENERADOR |
|
*9 | PLACA DE RETENCIÓN |
*10 | EMPAQUETADURA DE LA TAPA DEL COJINETE |
|
*11 | TAPA DE LA POLEA DEL GENERADOR |
- | - |
|
|
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
* | Para utilizar con la SST |
|
● | Pieza no reutilizable |
- | - |
