COMPONENTES

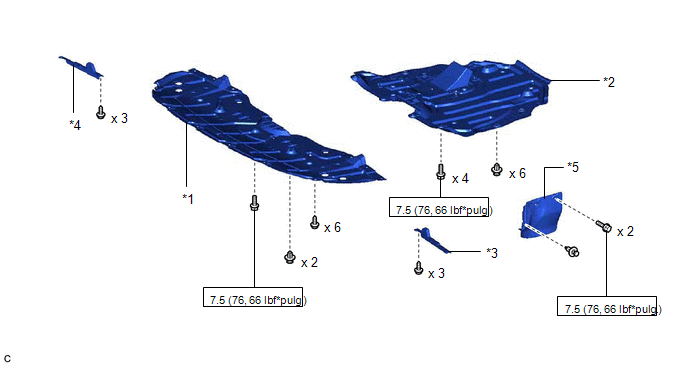

ILUSTRACIÓN
|
*1 | CUBIERTA INFERIOR DEL MOTOR No. 1 |
*2 | CONJUNTO DE LA CUBIERTA INFERIOR DEL MOTOR NO. 2 |
|
*3 | ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA IZQUIERDA |
*4 | ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA DERECHA |
|
*5 | SELLO DEL FALDÓN DE LA ALETA DELANTERA IZQUIERDA |
- | - |
.png) |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
- | - |

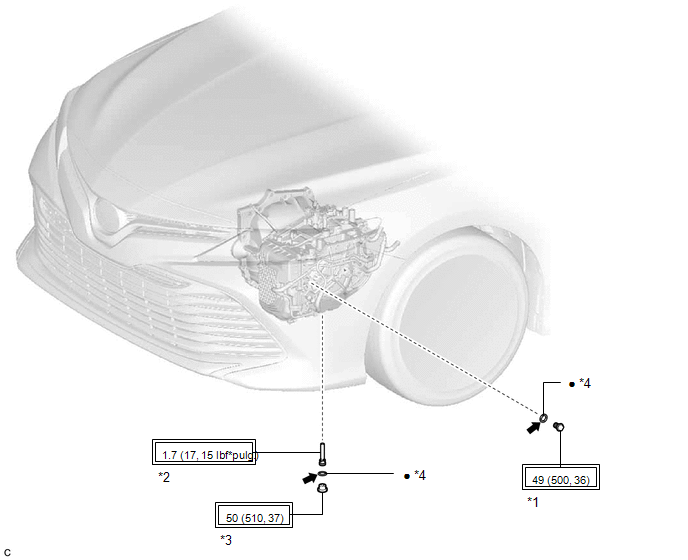

ILUSTRACIÓN
|
*1 | TAPÓN DE LLENADO |
*2 | TUBO DE LLENADO DE ACEITE DE LA TRANSMISIÓN No. 1 |
|
*3 | TAPÓN DE REBOSE |
*4 | JUNTA |
.png) |
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*plug.) |
● | Pieza no reutilizable |
.png) |
ATF WS original de Toyota |
- | - |
SustituciÓnExtracciOn
EXTRACCION PRECAUCION/AVISO/OBSERVACION
A continuacion se muestran los procedimientos necesarios (ajuste,
calibracion, inicializacion o registro) que deben realizarse despues de que
se hayan extraido e instalado o sustituido las piezas durante la
extraccion/instalacion del conjunto del asien ...
Desmontaje
DESMONTAJE PROCEDIMIENTO 1. EXTRAIGA LA TAPA DE LA POLEA DEL GENERADOR
(a) Extraiga la tapa de la polea del generador en el generador con polea de embrague.
AVISO:
No reutilice la tapa de la polea del generador.
Si se extrae la tapa de la polea del generador, sustituya la tapa de ...
Correa De TransmisiÓn De 2gr-fks
ComponentesCOMPONENTES ILUSTRACIÓN
*1 SELLO DEL FALDÓN DE LA ALETA DELANTERA DERECHA
*2 CORREA TRAPEZOIDAL RANURADA ExtracciÓnEXTRACCIÓN PROCEDIMIENTO
1. EXTRAIGA LA RUEDA DELANTERA DERECHA Haga clic aquí
2. EXTRAIGA EL SELLO DEL FALDÓN DE LA ALETA DELANTERA DERECH ...
