DESMONTAJE

PROCEDIMIENTO

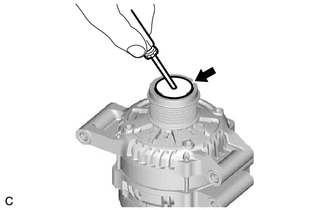

1. EXTRAIGA LA TAPA DE LA POLEA DEL GENERADOR

(a) Extraiga la tapa de la polea del generador en el generador con polea de embrague.

AVISO:

  • No reutilice la tapa de la polea del generador.
  • Si se extrae la tapa de la polea del generador, sustituya la tapa de la polea del generador con polea del embrague y del generador por una nueva, ya que no se puede comprobar la cantidad correcta de grasa.

OBSERVACIÓN:

A pesar de que se va a ver grasa cuando se extraiga la tapa de la polea del generador, ello no indica una avería.

2. EXTRAIGA EL GENERADOR CON POLEA DE EMBRAGUE

(a) Sujete el armazón del terminal de excitación del generador en un torno de banco entre placas de aluminio.

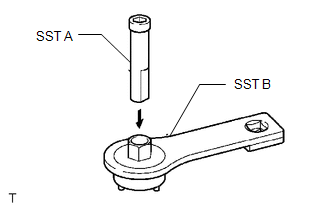

(b) Instale la SST (A) en la SST (B) como se muestra en la ilustración.

SST: 09820-63021

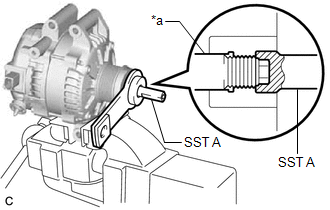

(c) Coloque el extremo del eje del rotor con la SST (A).

*a

Eje del rotor

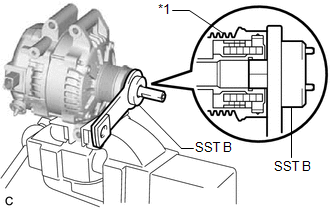

(d) Encaje la SST (B) en la polea del generador con embrague.

*1

Generador con polea de embrague

(e) Afloje la polea del generador con embrague, para ello, gire la SST (B), tal como se muestra en la ilustración.

AVISO:

  • Compruebe si el armazón del terminal de excitación del generador está bien sujeto en el torno de banco.
  • Sujete la SST (A) firmemente durante la operación.

*a

Gire

*b

Sujetar

(f) Extraiga la SST (A) y (B) de la polea del generador con embrague.

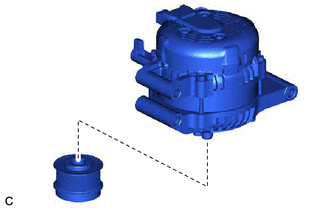

(g) Extraiga el generador con la polea del embrague del eje del rotor.

(h) Extraiga el armazón del terminal de excitación del generador del torno de banco.

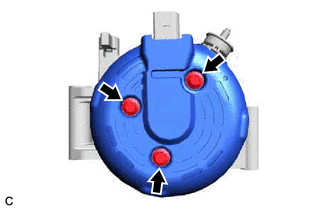

3. QUITE LA TAPA TRASERA DEL GENERADOR

(a) Coloque el conjunto del generador en la polea del generador con embrague.

(b) Quite los 3 pernos y la tapa trasera del conjunto de la bobina del generador.

4. QUITE EL AISLADOR DEL TERMINAL DEL GENERADOR

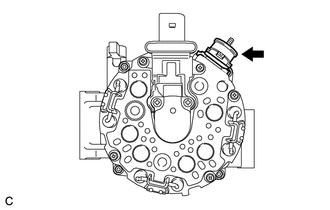

(a) Quite el aislador del terminal del generador del conjunto de la bobina del generador.

5. EXTRAIGA EL CONJUNTO DEL PORTAESCOBILLAS DEL GENERADOR

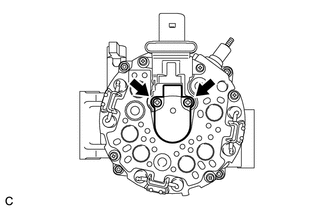

(a) Quite los 2 tornillos y el conjunto del portaescobillas del generador del conjunto de la bobina del generador.

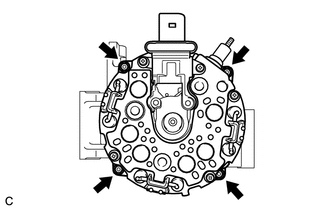

6. EXTRAIGA EL CONJUNTO DE LA BOBINA DEL GENERADOR

(a) Extraiga los 4 pernos.

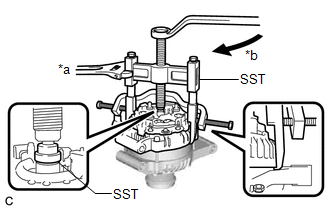

(b) Utilice la SST para extraer el conjunto de la bobina del generador.

SST: 09950-40011

09951-04020

09952-04010

09953-04020

09954-04010

09955-04071

09957-04010

09958-04011

*a

Sujetar

*b

Girar

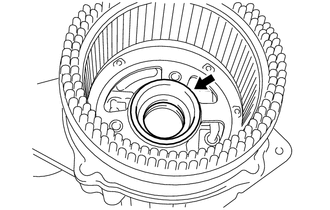

(c) Extraiga la empaquetadura de la tapa de cojinete.

AVISO:

Si se rompe la empaquetadura de la tapa del cojinete, extraiga completamente las piezas rotas.

OBSERVACIÓN:

El sellado de la empaquetadura de la tapa del cojinete se puede instalar en el conjunto del rotor del generador.

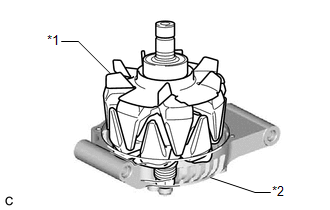

7. EXTRAIGA EL CONJUNTO DEL ROTOR DEL GENERADOR

(a) Extraiga el conjunto del rotor del generador.

AVISO:

Procure que no se caiga el conjunto del rotor del generador.

*1

Conjunto del rotor del generador

*2

Armazón del terminal de excitación del generador

8. INSPECCIONE EL COJINETE DEL ARMAZÓN DEL TERMINAL DE EXCITACIÓN DEL GENERADOR

Haga clic aquí

9. EXTRAIGA EL COJINETE DEL ARMAZÓN DEL TERMINAL DE EXCITACIÓN DEL GENERADOR

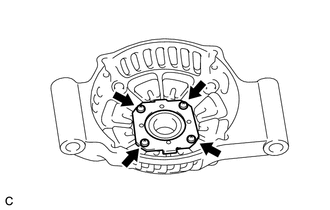

(a) Extraiga los 4 tornillos y la placa de retención del armazón del terminal de excitación del generador.

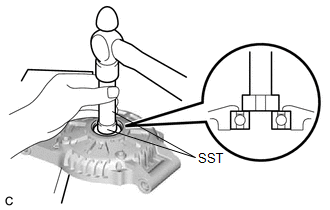

(b) Extraiga el cojinete del armazón del terminal de excitación del generador con la SST y un martillo.

SST: 09950-60010

09951-00250

SST: 09950-70010

09951-07100
