COMPONENTES

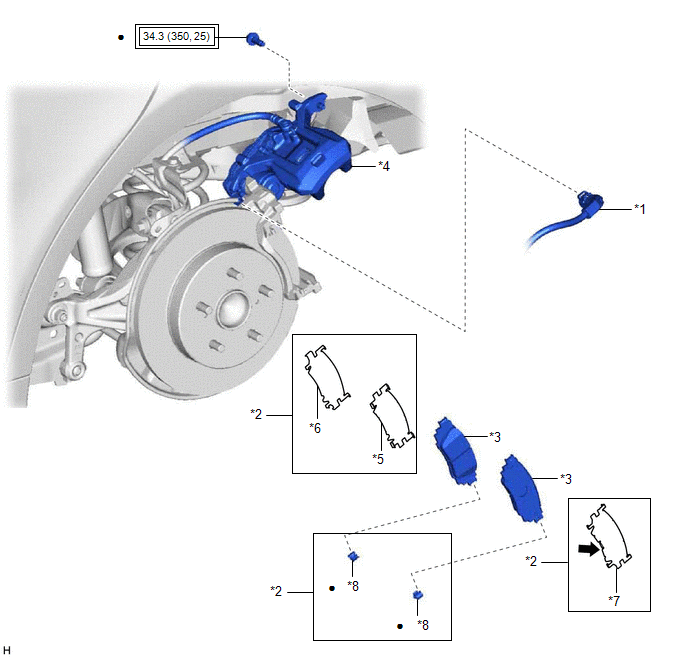

ILUSTRACIÓN
|
*1 | CONJUNTO DE CABLES DEL FRENO DE ESTACIONAMIENTO NO. 2 |
*2 | KIT DEL CALCE ANTICHIRRIDO DEL DISCO DE FRENO TRASERO |
|
*3 | PASTILLA DEL FRENO DE DISCO TRASERO |
*4 | CONJUNTO DEL CILINDRO DEL FRENO DE DISCO TRASERO |
|
*5 | CALCE ANTICHIRRIDO DEL FRENO DE DISCO TRASERO NO. 1 |
*6 | CALCE ANTICHIRRIDO DEL FRENO DE DISCO TRASERO NO. 2 |
|
*7 | CALCE ANTICHIRRIDO DEL DISCO DE FRENO TRASERO |
*8 | PLACA INDICADORA DE DESGASTE DE LA PASTILLA DEL DISCO DE FRENO TRASERO |
.png) |
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
● | Pieza no reutilizable |
.png) |
Grasa para frenos de disco |
- | - |
