Toyota Camry Manual de reparaciones XV70 (2017-2023): ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

• Inmediatamente después de colocar las pastillas del freno, el rendimiento de frenado puede verse reducido. Siempre realice la prueba en carretera en un lugar seguro y prestando atención al entorno.
• Después de sustituir las pastillas del freno de disco trasero, puede que el pedal del freno presente una sensación de holgura debido al espacio libre entre las pastillas del freno de disco trasero y el disco trasero. Pise el pedal del freno varias veces hasta que lo note firme.
• Después de sustituir las pastillas del freno de disco trasero, siempre lleve a cabo una prueba en carretera para verificar el rendimiento de los frenos y observar si hay vibraciones.

OBSERVACIÓN:

• Lleve a cabo los mismos procedimientos para los lados izquierdo y derecho.
• El procedimiento que se indica a continuación es para el lado izquierdo.

PROCEDIMIENTO

1. MEDIDAS DE PRECAUCIÓN

Haga clic aquí

2. EXTRAIGA LA RUEDA TRASERA

Haga clic aquí.

3. ACTIVE EL MODO DE SUSTITUCIÓN DE LA PASTILLA DEL FRENO TRASERO

Haga clic aquí

4. DESCONECTE EL CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO NO. 2

Haga clic aquí

5. EXTRAIGA LA PASTILLA DEL FRENO DE DISCO TRASERO

ADVERTENCIA:

• Asegúrese de no quedar atrapado por el conjunto del cilindro del freno de disco trasero o por otras piezas al extraer las pastillas del freno de disco trasero.
• Después de levantar el conjunto del cilindro del freno de disco trasero, fíjelo en su sitio antes de realizar cualquier trabajo en el mismo.

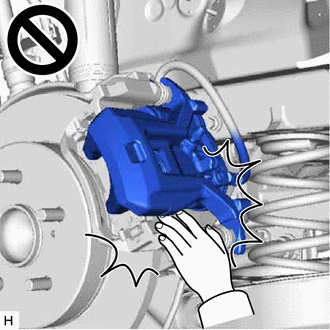

• El conjunto del cilindro del freno de disco trasero podría caerse, atrapando los dedos o las manos, y provocar lesiones.

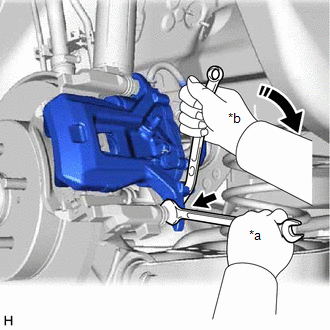

(a) Sostenga el pasador deslizante del cilindro del freno de disco trasero No. 1 y extraiga el perno.

*a Sujetar *b Girar

(b) Tire hacia arriba del conjunto del cilindro del freno de disco trasero.

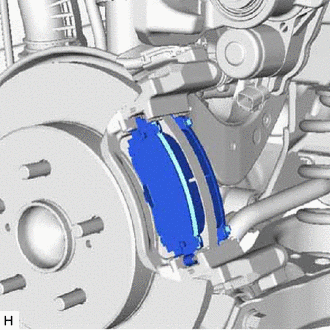

(c) Extraiga del soporte del cilindro del freno de disco trasero las 2 pastillas del freno de disco trasero.

6. EXTRAIGA EL CONJUNTO DEL CALCE ANTICHIRRIDO DEL FRENO DE DISCO TRASERO

(a) Extraiga el calce antichirrido del freno de disco trasero No. 2 de la pastilla del freno de disco trasero (interior).

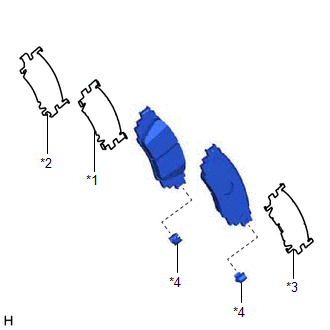

*1 Calce antichirrido del freno de disco trasero no. 1 *2 Calce antichirrido del freno de disco trasero no. 2 *3 Calce antichirrido del freno de disco trasero *4 Placa indicadora de desgaste de la pastilla del freno de disco trasero

(b) Extraiga el calce antichirrido del freno de disco trasero No. 1 de la pastilla del freno de disco trasero (interior).

(c) Extraiga el calce antichirrido de la pastilla del freno de disco trasero (exterior).

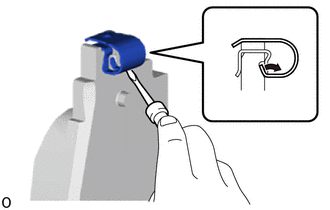

(d) Extraiga la placa indicadora de desgaste de la pastilla del freno de disco trasero de cada pastilla del freno de disco trasero.
