COMPONENTES
ILUSTRACION

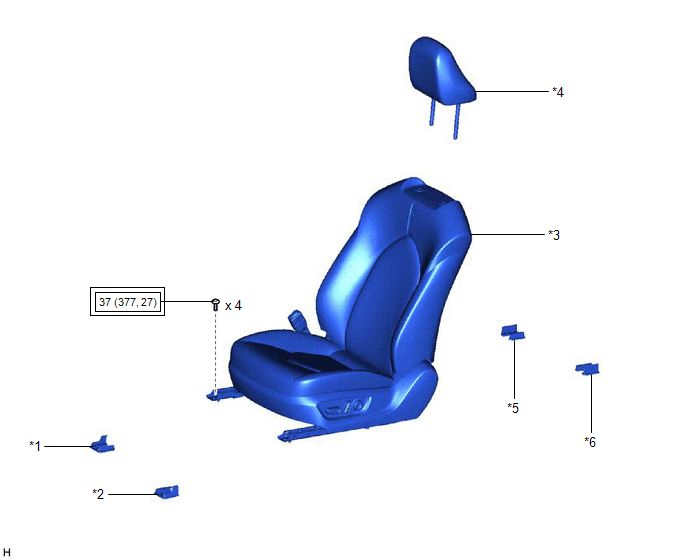

*1 | CUBIERTA DEL SOPORTE DEL CARRIL INTERIOR DEL ASIENTO DELANTERO |
*2 | CUBIERTA DEL SOPORTE DEL CARRIL EXTERIOR DEL ASIENTO DELANTERO |
*3 | CONJUNTO DEL ASIENTO DELANTERO | *4 | CONJUNTO DEL REPOSACABEZAS DEL ASIENTO DELANTERO |
*5 | CUBIERTA DEL SOPORTE DEL CARRIL INTERIOR DEL ASIENTO TRASERO |
*6 | CUBIERTA DEL SOPORTE DEL CARRIL EXTERIOR DEL ASIENTO TRASERO |
![]() |
Par de apriete para "Zonas principales que implican el rendimiento basico del vehiculo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) | - |
- |
ILUSTRACION

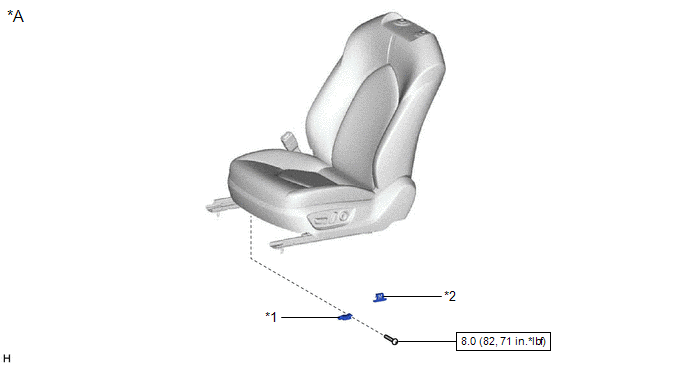

*A | Para el lado del conductor | - |
- |
*1 |
SENSOR DEL AIRBAG DE POSICION DEL ASIENTO |
*2 | PROTECTOR DEL SENSOR DE POSICION DE DESLIZAMIENTO DEL ASIENTO |
![]() |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
- | - |
ILUSTRACION
*A | para el lado del pasajero delantero | - |
- |

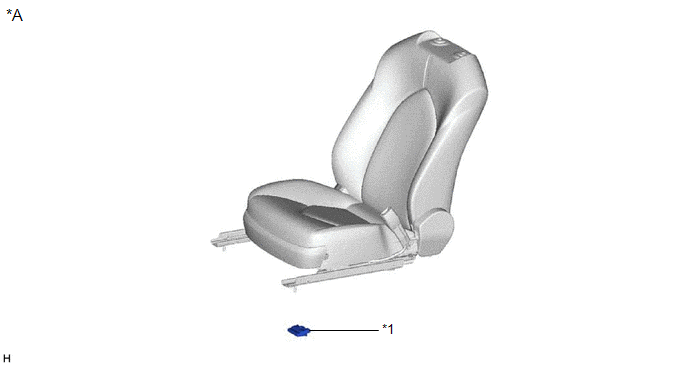

*1 |
ECU DE DETECCION DE OCUPANTES |
- | - |
ILUSTRACION
*A | para el lado del conductor | *B |
Para el lado del pasajero delantero |

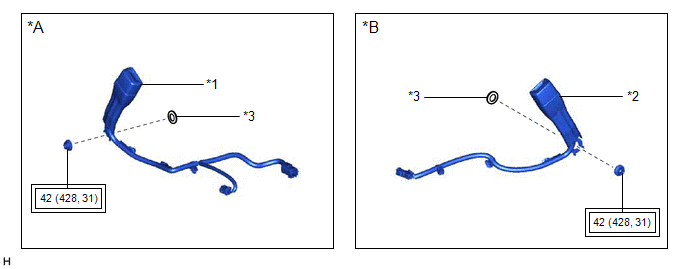

*1 | CONJUNTO DEL CINTURON DE SEGURIDAD INTERIOR DEL ASIENTO DELANTERO IZQUIERDO |
*2 | CONJUNTO DEL CINTURON DE SEGURIDAD INTERIOR DEL ASIENTO DELANTERO DERECHO |
*3 | PLACA DE ANCLAJE DEL CINTURON DE SEGURIDAD DEL ASIENTO DELANTERO |
- | - |
![]() |
Par de apriete para "Zonas principales que implican el rendimiento basico del vehiculo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) | - |
- |
ILUSTRACION
*1 | PROTECTOR DEL COJIN DEL ASIENTO DELANTERO | *2 | PROTECTOR DELANTERO DEL COJIN DEL ASIENTO DELANTERO |
*3 | PROTECTOR INTERIOR DEL COJIN DEL ASIENTO DELANTERO |
*4 | PROTECTOR INFERIOR DEL COJIN DEL ASIENTO DELANTERO |

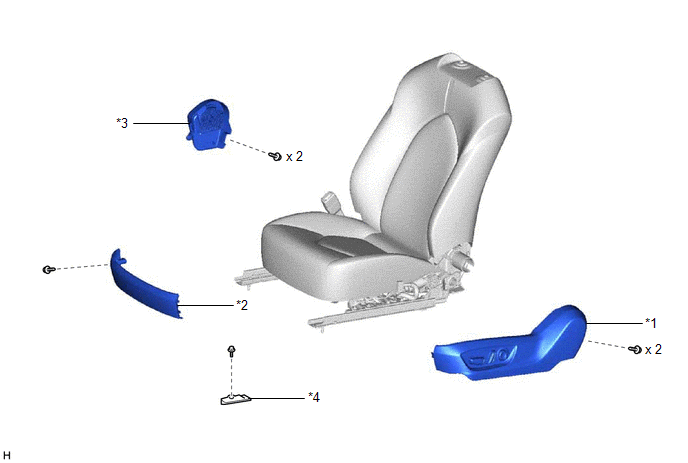

ILUSTRACION

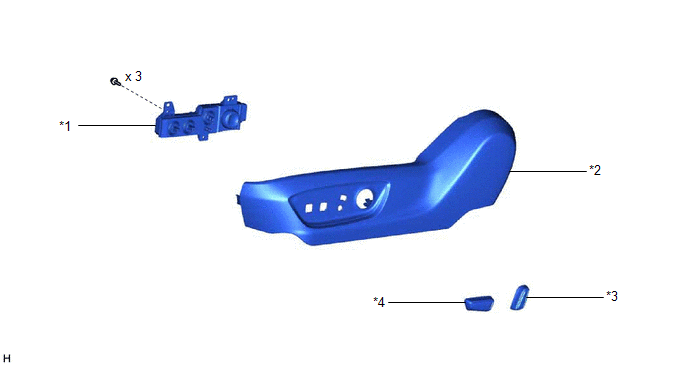

*1 | INTERRUPTOR DEL ASIENTO ELECTRICO DELANTERO |
*2 | PROTECTOR DEL COJIN DEL ASIENTO DELANTERO |
*3 | PERILLA DEL INTERRUPTOR DE RECLINADO DEL ASIENTO ELECTRICO |
*4 | PERILLA DEL INTERRUPTOR DE DESLIZAMIENTO Y DE MOVIMIENTO VERTICAL DEL ASIENTO ELECTRICO |

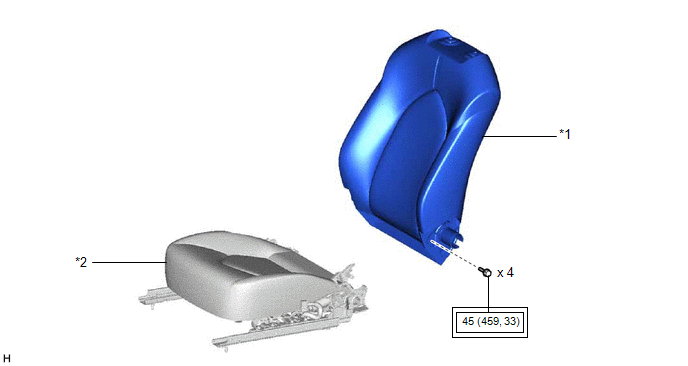

ILUSTRACION

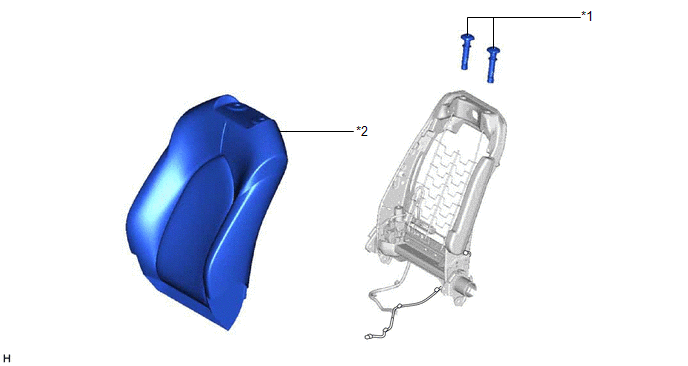

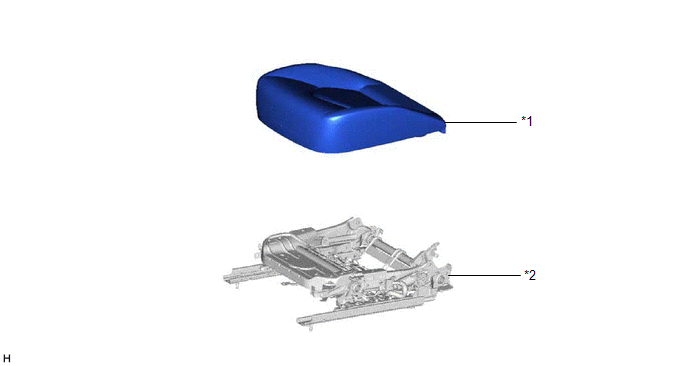

*1 | CONJUNTO DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL |
*2 | CONJUNTO DEL COJIN DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL |
![]() |
Par de apriete para "Zonas principales que implican el rendimiento basico del vehiculo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) | - |
- |
ILUSTRACION
*1 | SOPORTE DEL REPOSACABEZAS DEL ASIENTO DELANTERO |
*2 | FUNDA DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL CON ALMOHADILLA |

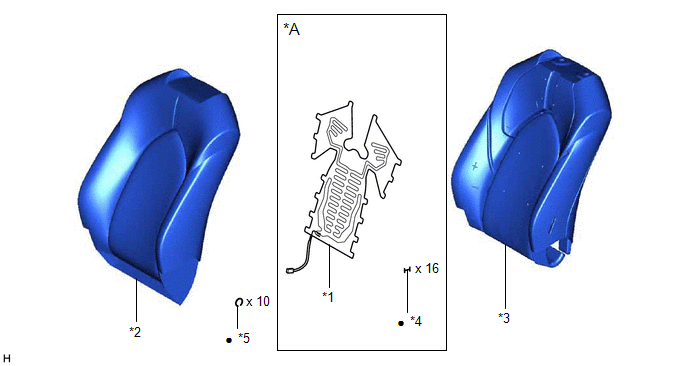

ILUSTRACION
*A | Con sistema de calefaccion de los asientos |
- | - |
*1 | CONJUNTO DE LA CALEFACCION DEL RESPALDO DEL ASIENTO DELANTERO |
*2 | FUNDA DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL |
*3 | ALMOHADILLA DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL |
*4 | TACHUELA |
*5 | ANILLO ABIERTO |
- | - |
? | Pieza no reutilizable | - |
- |

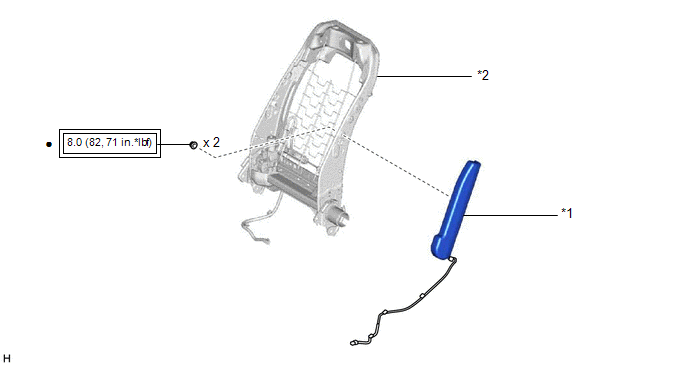

ILUSTRACION
*1 | CONJUNTO DEL AIRBAG DEL ASIENTO DELANTERO | *2 | CONJUNTO DEL MUELLE DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL |
![]() |
Par de apriete para "Zonas principales que implican el rendimiento basico del vehiculo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) | ? |
Pieza no reutilizable |

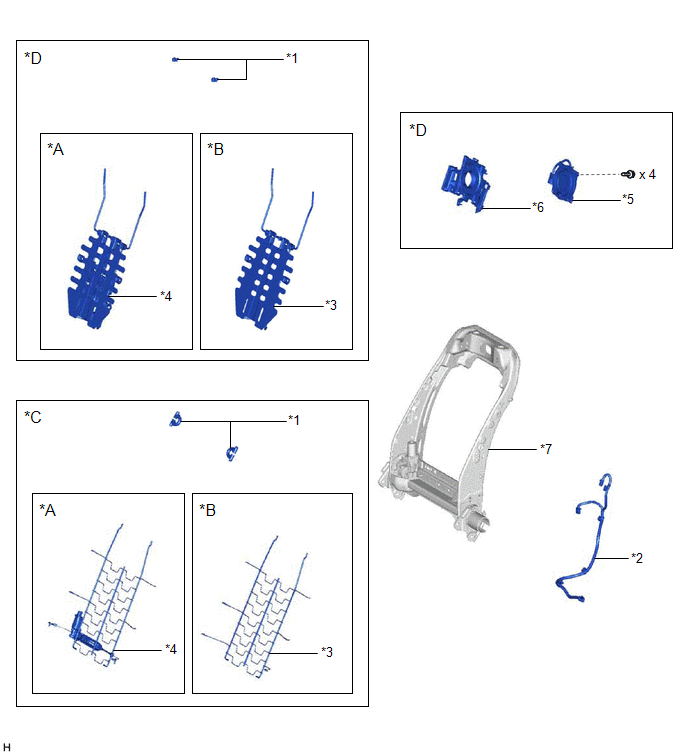

ILUSTRACION
*A | para el lado del conductor | *B |
Para el lado del pasajero delantero |
*C | Sin sistema de climatizacion de los asientos |
*D | Con sistema de climatizacion de los asientos |
*1 | GANCHO DEL RESPALDO DEL ASIENTO DELANTERO NO. 2 |
*2 | CABLE NO. 2 DEL ASIENTO DELANTERO |
*3 | SUBCONJUNTO DEL MUELLE DEL RESPALDO DEL ASIENTO DELANTERO DERECHO |
*4 | CONJUNTO DEL DISPOSITIVO DE AJUSTE DEL SOPORTE LUMBAR IZQUIERDO |
*5 | SOPLADOR DEL CLIMATIZADOR DEL RESPALDO |
*6 | ADAPTADOR DEL VENTILADOR DEL SOPLADOR DEL RESPALDO |
*7 | SUBCONJUNTO DEL BASTIDOR DEL RESPALDO DEL ASIENTO DELANTERO |
- | - |
ILUSTRACION
*1 | FUNDA DEL COJIN DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL CON ALMOHADILLA |
*2 | CONJUNTO DEL MUELLE DEL COJIN DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL |
ILUSTRACION

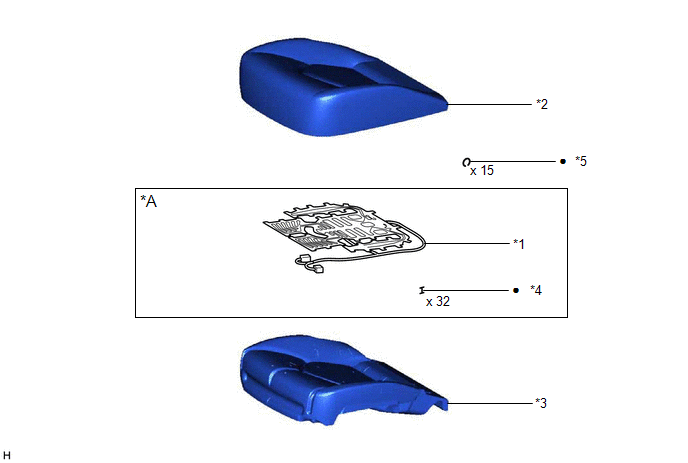

*A | Con sistema de calefaccion de los asientos |
- | - |
*1 | CONJUNTO DE LA CALEFACCION DEL COJIN DE LOS ASIENTOS DELANTEROS |
*2 | FUNDA DEL COJIN DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL |
*3 | ALMOHADILLA DEL COJIN DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL |
*4 | TACHUELA |
*5 | ANILLO ABIERTO |
- | - |
? | Pieza no reutilizable | - |
- |
ILUSTRACION
*A | para el lado del conductor | *B |
Para el lado del pasajero delantero |
*C | Con sistema de climatizacion de los asientos |
- | - |
*1 | SUBCONJUNTO DEL PANEL DEL COJIN DEL ASIENTO DELANTERO |
*2 | SUBCONJUNTO DEL MUELLE DEL COJIN DEL ASIENTO DELANTERO |
*3 | PROTECTOR INFERIOR IZQUIERDO DEL COJIN DEL ASIENTO DELANTERO |
*4 | PROTECTOR INFERIOR DERECHO DEL COJIN DEL ASIENTO DELANTERO |
*5 | CABLE DEL ASIENTO DELANTERO | *6 | CUBIERTA INTERNA DEL DISPOSITIVO DE AJUSTE DE RECLINADO DEL ASIENTO IZQUIERDO |
*7 | CUBIERTA DEL RIEL SUPERIOR DEL CARRIL DEL ASIENTO IZQUIERDO |
*8 | CUBIERTA DEL RIEL SUPERIOR DEL CARRIL DEL ASIENTO DERECHO |
*9 | SOPLADOR DEL CLIMATIZADOR DEL COJIN DEL ASIENTO |
*10 | CUBIERTA DEL RIEL SUPERIOR DEL CARRIL DEL ASIENTO IZQUIERDO |
*11 | CUBIERTA DEL RIEL SUPERIOR DEL CARRIL DEL ASIENTO DERECHO |
*12 | ADAPTADOR DEL VENTILADOR DEL SOPLADOR DEL COJIN DEL ASIENTO |
*13 | CONJUNTO DEL DISPOSITIVO DE AJUSTE DEL ASIENTO DELANTERO |
- | - |
