COMPONENTES

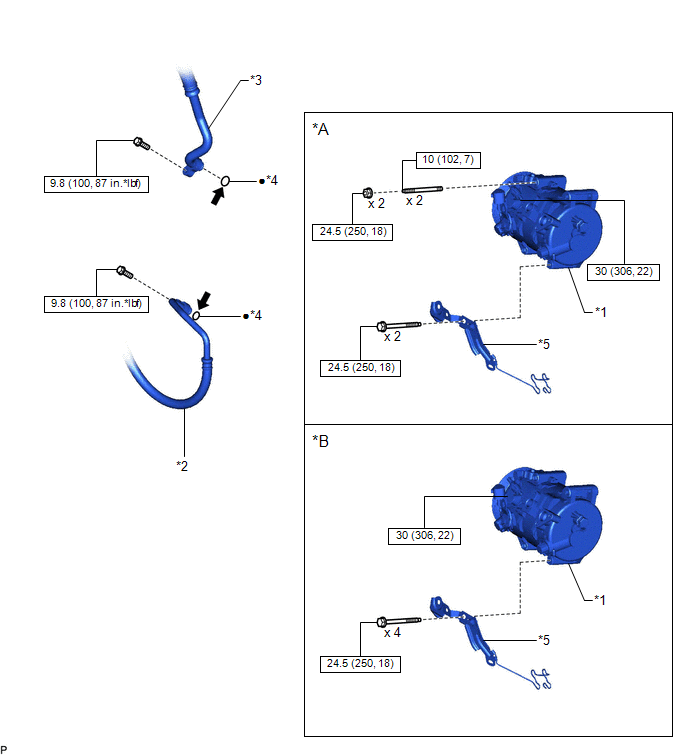

ILUSTRACION
|
*A | Para el tipo A |
*B | Para el tipo B |
|
*1 | CONJUNTO DEL COMPRESOR CON EMBRAGUE MAGNETICO |
*2 | SUBCONJUNTO DE LA MANGUERA DE DESCARGA DEL REFRIGERANTE DEL ENFRIADOR NO. 1 |
|
*3 | SUBCONJUNTO DE LA MANGUERA DE ASPIRACION |
*4 | JUNTA TORICA |
|
*5 | SOPORTE |
- | - |
.png) |
N*m (kgf*cm, pi.*lbf): Par de apriete especificado |
? | Pieza no reutilizable |
.png) |
Aceite del compresor ND-OIL 12 o un producto equivalente |
- | - |

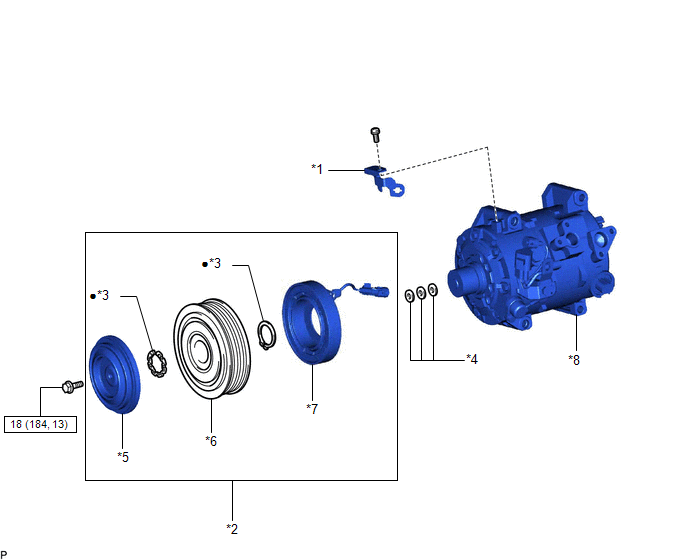

ILUSTRACION
|
*1 | SOPORTE DEL COMPRESOR DEL ENFRIADOR |
*2 | CONJUNTO DEL EMBRAGUE MAGNETICO |
|
*3 | ANILLO DE RETENCION | *4 |
ARANDELA DEL EMBRAGUE MAGNETICO |
|
*5 | CUBO DEL EMBRAGUE MAGNETICO | *6 | ROTOR DEL EMBRAGUE MAGNETICO |
|
*7 | ESTATOR DEL EMBRAGUE MAGNETICO | *8 | CONJUNTO DEL COMPRESOR DEL ENFRIADOR |
|
|
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
? | Pieza no reutilizable |
