COMPONENTES

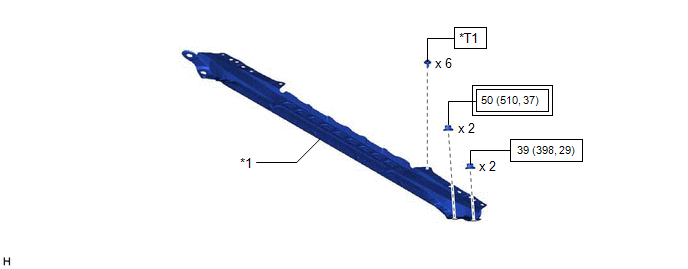

ILUSTRACION
*1 | SUBCONJUNTO CENTRAL SUPERIOR DEL REFUERZO DE LA SUSPENSION DELANTERA |
- | - |
![]() |
Par de apriete para "Zonas principales que implican el rendimiento basico del vehiculo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
![]() |
N*m (kgf*cm, lbf*pi.): Par de apriete especificado |
*T1 | Perno de color negro: 8.0 N*m (82 kgf*cm, 71 lbf*pulg.) Perno de color plateado: 8.9 N*m (91 kgf*cm, 79 lbf*pulg.) |
- | - |

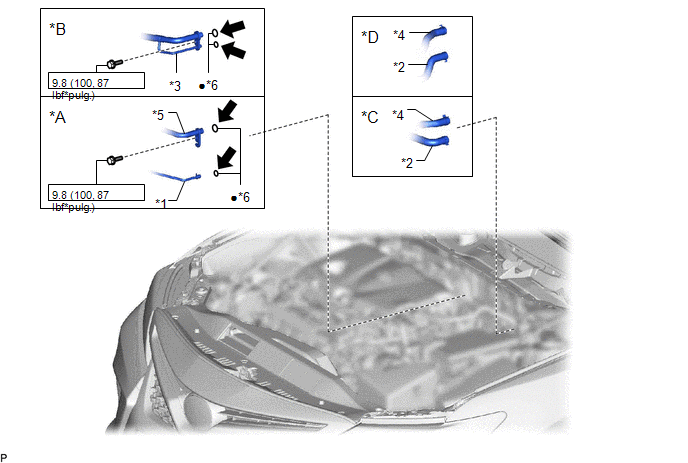

ILUSTRACION
*A | Sin acelerador de subenfriamiento | *B |
Con acelerador de subenfriamiento |
*C | para A25A-FKS |
*D | para 2GR-FKS |
*1 | CONJUNTO DEL ACCESORIO Y TUBO DEL AIRE ACONDICIONADO |
*2 | MANGUERA DE ENTRADA DE AGUA DE LA CALEFACCION |
*3 | CONJUNTO DEL ACCESORIO Y TUBO DEL AIRE ACONDICIONADO NO. 2 |
*4 | MANGUERA DE SALIDA DE AGUA DE LA CALEFACCION |
*5 | SUBCONJUNTO DEL TUBO DE ASPIRACION | *6 | JUNTA TORICA |
![]() |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
? | Pieza no reutilizable |
![]() |
Aceite del compresor ND-OIL 12 o un producto equivalente |
- | - |

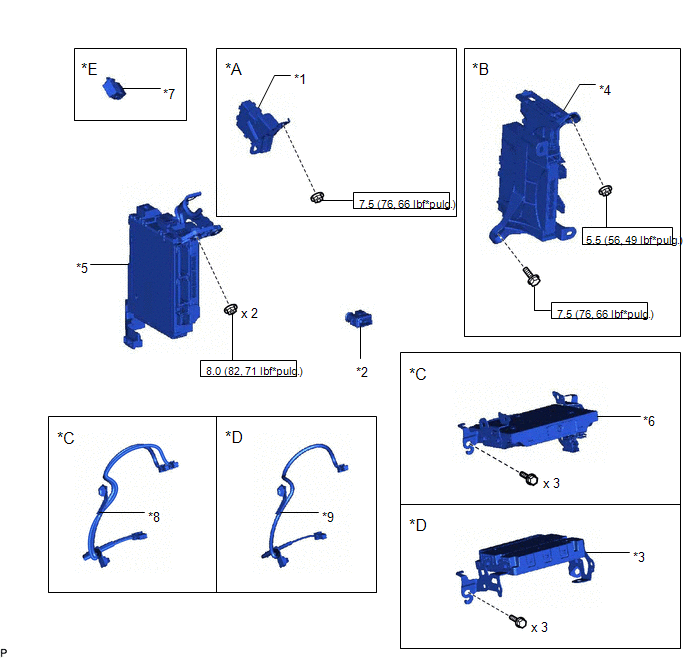

ILUSTRACION
*A | Sin sistema de llave inteligente | *B |
Con sistema de llave inteligente |
*C | Con sistema de navegacion | *D |
con Manual (SOS) Switch |
*E | Con sistema intuitivo de asistencia al estacionamiento |
- | - |
*1 | ECU DE PASARELA CENTRAL (ECU DE PASARELA DE RED) |
*2 | TERMISTOR DEL ENFRIADOR (SENSOR DE TEMPERATURA INTERIOR) |
*3 | DCM (TRANSCEPTOR DE TELEMATICA) CON SOPORTE |
*4 | CAJA DERECHA DE LA ECU DE INTEGRACION |
*5 | CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS CON ECU PRINCIPAL DE LA CARROCERIA | *6 |
ECU DE NAVEGACION CON SOPORTE |
*7 | AVISADOR ACUSTICO DE ADVERTENCIA DE ESPACIO LIBRE NO. 1 |
*8 | CABLE DE NAVEGACION NO. 1 |
*9 | CABLE DE LA ECU DEL TELEFONO | - |
- |
![]() |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
- | - |

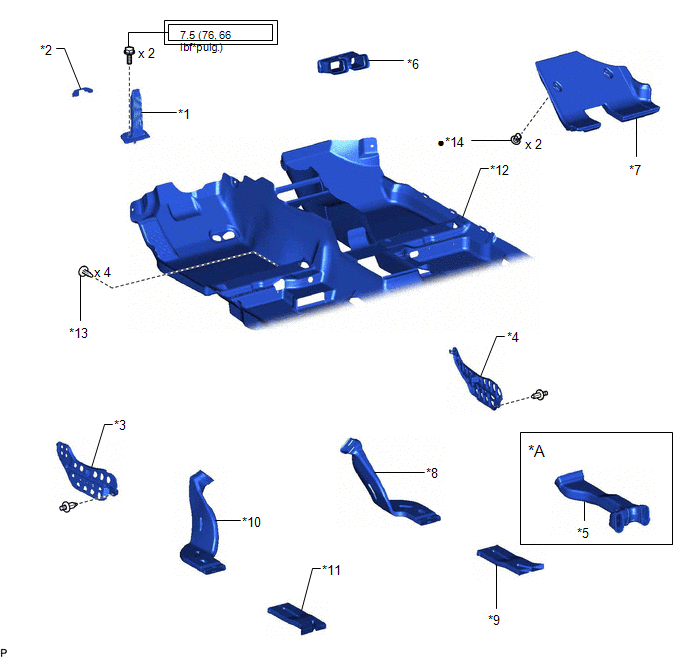

ILUSTRACION
*A | Para tipo doble |
- | - |
*1 | PEDAL DEL ACELERADOR | *2 |
ALMOHADILLA DEL PEDAL DEL ACELERADOR |
*3 | SOPORTE IZQUIERDO DE LA MOQUETA DEL PISO |
*4 | SOPORTE DERECHO DE LA MOQUETA DEL PISO |
*5 | CONDUCTO DE LA CAJA DE LA CONSOLA NO. 1 |
*6 | SUBCONJUNTO DEL CONDUCTO DE LA CALEFACCION AL DIFUSOR NO. 2 |
*7 | ALMOHADILLA DEL AISLANTE DEL PANEL DE INSTRUMENTOS NO. 3 |
*8 | CONDUCTO DE AIRE TRASERO NO. 1 |
*9 | CONDUCTO DE AIRE TRASERO NO. 2 | *10 | CONDUCTO DE AIRE TRASERO NO. 3 |
*11 | CONDUCTO DE AIRE TRASERO NO. 4 | *12 | CONJUNTO DE LA MOQUETA DEL SUELO DELANTERO |
*13 | CLIP DE MOQUETA DEL SUELO DELANTERO |
*14 | CLIP |
![]() |
Par de apriete para "Zonas principales que implican el rendimiento basico del vehiculo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) | ? |
Pieza no reutilizable |

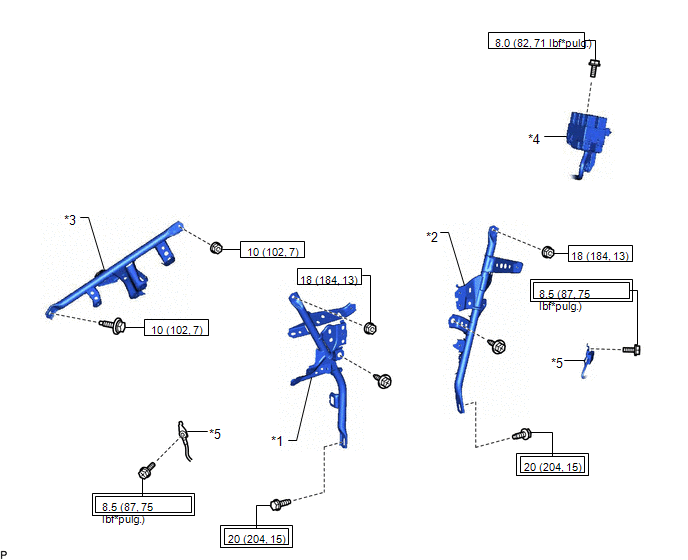

ILUSTRACION
*1 | SUBCONJUNTO DEL SOPORTE DEL PANEL DE INSTRUMENTOS NO. 1 |
*2 | SUBCONJUNTO DEL SOPORTE DEL PANEL DE INSTRUMENTOS NO. 2 |
*3 | SUBCONJUNTO DEL SOPORTE DEL PANEL DE INSTRUMENTOS AL CUBRETABLEROS NO. 3 |
*4 | CONJUNTO DEL BLOQUE DE RELES |
*5 | CABLE DE MASA |
- | - |
![]() |
Par de apriete para "Zonas principales que implican el rendimiento basico del vehiculo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
![]() |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |

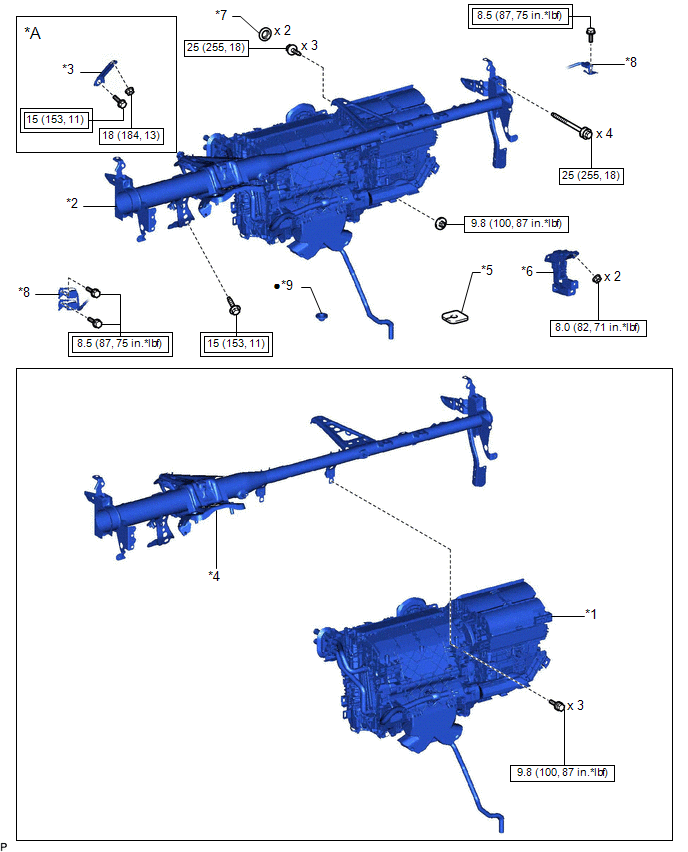

ILUSTRACION
*A | Para freno de estacionamiento de pedal: |
- | - |
*1 | CONJUNTO DE LA UNIDAD DEL ACONDICIONADOR DE AIRE |
*2 | CONJUNTO DEL SOPORTE DEL PANEL DE INSTRUMENTOS CON UNIDAD DE AIRE ACONDICIONADO |
*3 | SOPORTE DEL PANEL DE INSTRUMENTOS AL PEDAL |
*4 | CONJUNTO DEL SOPORTE DEL PANEL DE INSTRUMENTOS |
*5 | ALFOMBRILLA DELANTERA | *6 |
SOPORTE DEL CONECTOR |
*7 | TAPON DEL ORIFICIO | *8 |
CABLE DE MASA |
*9 | OJAL DE LA MANGUERA DE DRENAJE DE LA UNIDAD DEL ENFRIADOR |
- | - |
![]() |
Par de apriete para "Zonas principales que implican el rendimiento basico del vehiculo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) | ? |
Pieza no reutilizable |
![]() |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
- | - |

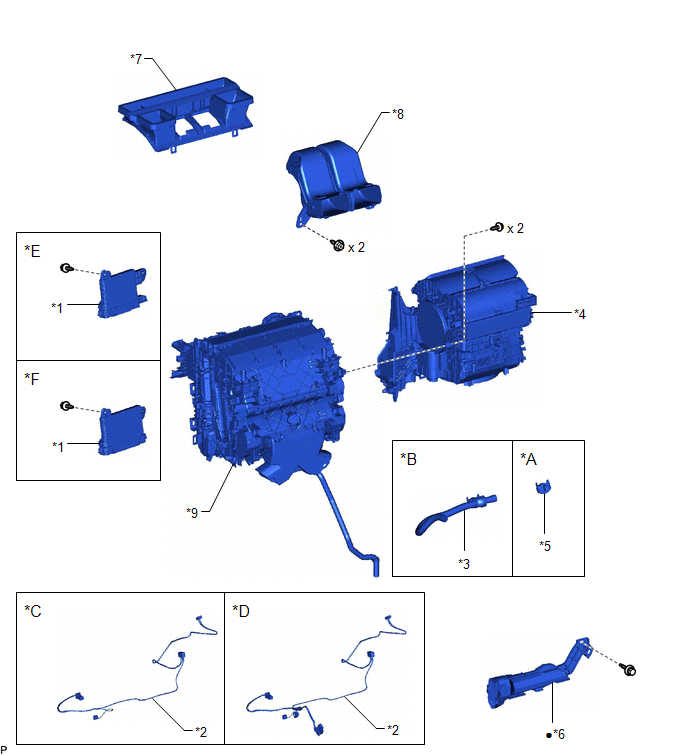

ILUSTRACION
*A | Para el sistema de aire acondicionado manual |
*B | Para sistema de aire acondicionado automatico |
*C | Para tipo simple | *D |
Para tipo doble |
*E | Sin calefaccion de los asientos | *F |
Con calefaccion de los asientos |
*1 | CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO |
*2 | CONJUNTO DEL MAZO DE CABLES DEL AIRE ACONDICIONADO |
*3 | ASPIRADOR |
*4 | CONJUNTO DEL SOPLADOR |
*5 | OJAL |
*6 | CONDUCTO DE AIRE NO. 2 |
*7 | SUBCONJUNTO DEL CONDUCTO DE AIRE NO. 2 |
*8 | SUBCONJUNTO DEL CONDUCTO DE AIRE NO. 3 |
*9 | CONJUNTO DEL RADIADOR DEL AIRE ACONDICIONADO |
- | - |
? | Pieza no reutilizable |
- | - |

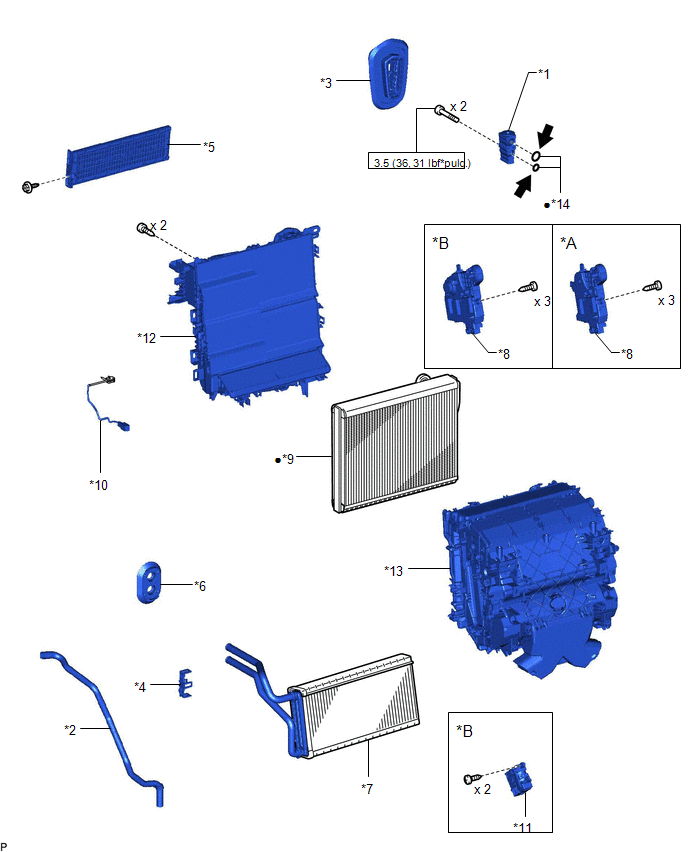

ILUSTRACION
*A | Para tipo simple |
*B | Para tipo doble |
*1 | VALVULA DE EXPANSION DEL ENFRIADOR |
*2 | MANGUERA DE DRENAJE DEL ENFRIADOR |
*3 | SUBCONJUNTO DEL OJAL | *4 |
ABRAZADERA DE LA CALEFACCION |
*5 | CUBIERTA DE LA CALEFACCION | *6 |
OJAL DEL TUBO DE LA CALEFACCION |
*7 | SUBCONJUNTO DE LA UNIDAD DEL RADIADOR DE CALEFACCION |
*8 | SUBCONJUNTO DEL SERVORREGULADOR DEL RADIADOR DEL AIRE ACONDICIONADO NO. 1 |
*9 | SUBCONJUNTO DEL EVAPORADOR DEL ENFRIADOR NO. 1 |
*10 | TERMISTOR DEL ENFRIADOR NO. 1 |
*11 | SUBCONJUNTO DEL SERVORREGULADOR DEL RADIADOR DEL AIRE ACONDICIONADO NO. 2 |
*12 | CAJA SUPERIOR DE LA CALEFACCION |
*13 | CAJA INFERIOR DE LA CALEFACCION | *14 | JUNTA TORICA |
![]() |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
? | Pieza no reutilizable |
![]() |
Aceite del compresor ND-OIL 12 o un producto equivalente |
- | - |
