EXTRACCION

PRECAUCION/AVISO/OBSERVACION

Se muestran a continuacion los procedimientos necesarios (de ajuste, calibracion, inicializacion o registro) que deben realizarse despues de que se han extraido, instalado o sustituido las piezas durante la instalacion o extraccion de la unidad de aire acondicionado.

Procedimiento necesario tras extraer/instalar/sustituir las piezas

Pieza sustituida o procedimiento realizado

Procedimiento necesario

Efecto/funcion no operativa cuando no se lleva a cabo el procedimiento necesario

Enlace

Desconecte el cable del terminal negativo de la bateria

Realice la calibracion a cero del sensor de direccion

Sistema de asistencia al seguimiento de carril

Sistema anticolision

Memorice el punto neutro del angulo de la direccion.

Sistema de supervision de asistencia al estacionamiento

Sistema de supervision de vista panoramica

Sensor de direccion

  • Punto neutro del angulo de direccion (inicializar el sistema de freno de asistencia al estacionamiento)
  • Ajuste del angulo de direccion

Sistema de supervision de asistencia al estacionamiento

Para la inicializacion

Para la calibracion

ADVERTENCIA:

Algunas de estas operaciones de mantenimiento afectan al sistema del airbag SRS. Lea las advertencias relativas al sistema de airbag SRS antes de realizar las operaciones de mantenimiento.

Haga clic aqui

PROCEDIMIENTO

1. PRECAUCION

AVISO:

Seleccione el modo FACE antes de desconectar el cable del terminal negativo (-) de la bateria.

2. RECUPERE EL REFRIGERANTE DEL SISTEMA DE REFRIGERACION

Haga clic aqui

3. EXTRAIGA EL CONJUNTO DE MOTOR Y VARILLAJE DEL LIMPIAPARABRISAS

Haga clic aqui

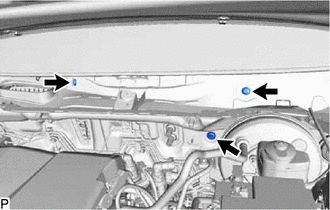

4. EXTRAIGA EL SUBCONJUNTO DEL REFUERZO CENTRAL SUPERIOR DE LA SUSPENSION DELANTERA

Haga clic aqui

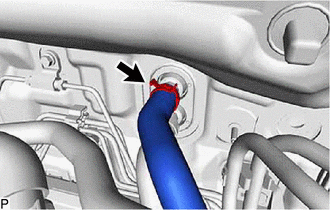

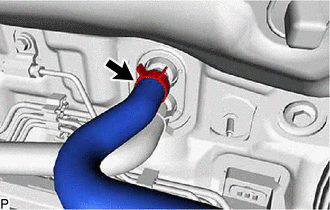

5. DESCONECTE LA MANGUERA DE SALIDA DE AGUA DE LA CALEFACCION (para A25A-FKS)

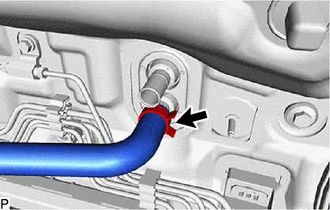

(a) Utilice alicates para sujetar las garras del clip y deslice el clip para desconectar la manguera de salida de agua de la calefaccion.

AVISO:

  • No aplique fuerza excesiva en la manguera de salida de agua de la calefaccion.
  • Prepare un deposito de drenaje o un pano para las posibles fugas de refrigerante.

6. DESCONECTE LA MANGUERA DE SALIDA DE AGUA DE LA CALEFACCION (para 2GR-FKS)

(a) Utilice alicates para sujetar las garras del clip y deslice el clip para desconectar la manguera de salida de agua de la calefaccion.

AVISO:

  • No aplique fuerza excesiva en la manguera de salida de agua de la calefaccion.
  • Prepare un deposito de drenaje o un pano para las posibles fugas de refrigerante.

7. DESCONECTE LA MANGUERA DE ENTRADA DE AGUA DE LA CALEFACCION (para A25A-FKS)

(a) Utilice alicates para sujetar las garras del clip y deslice el clip para desconectar la manguera de entrada de agua del calentador.

AVISO:

  • No aplique fuerza excesiva en la manguera de entrada de agua de la calefaccion.
  • Prepare un deposito de drenaje o un pano para las posibles fugas de refrigerante.

8. DESCONECTE LA MANGUERA DE ENTRADA DE AGUA DE LA CALEFACCION (para 2GR-FKS)

(a) Utilice alicates para sujetar las garras del clip y deslice el clip para desconectar la manguera de entrada de agua del calentador.

AVISO:

  • No aplique fuerza excesiva en la manguera de entrada de agua de la calefaccion.
  • Prepare un deposito de drenaje o un pano para las posibles fugas de refrigerante.

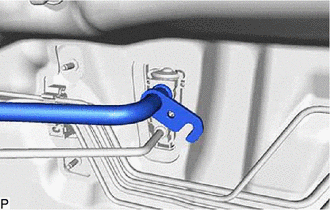

9. DESCONECTE EL SUBCONJUNTO DE LA TUBERIA DE ASPIRACION (sin acelerador de refrigeracion secundario)

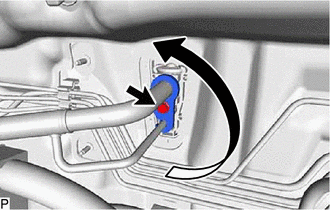

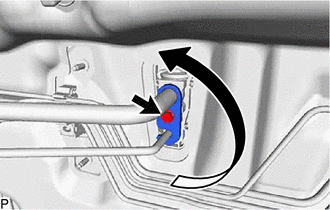

(a) Extraiga el perno y gire el conector de gancho tal como se muestra en la ilustracion.

(b) Desconecte el subconjunto del tubo de aspiracion.

(c) Extraiga la junta torica del subconjunto del tubo de aspiracion.

AVISO:

Selle las aberturas de las piezas desconectadas con cinta de vinilo para evitar que penetre humedad y particulas extranas.

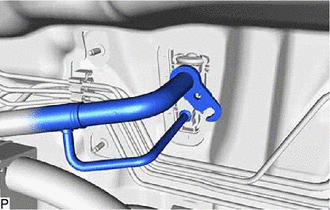

10. DESCONECTE EL CONJUNTO DE ACCESORIOS Y TUBO DEL AIRE ACONDICIONADO N° 2 (con acelerador de refrigeracion secundario)

(a) Extraiga el perno y gire el conector de gancho tal como se muestra en la ilustracion.

(b) Desconecte el conjunto de accesorios y tubo del aire acondicionado n° 2.

(c) Extraiga las 2 juntas toricas del tubo del aire acondicionado n° 2 y del conjunto accesorio.

AVISO:

Selle las aberturas de las piezas desconectadas con cinta de vinilo para evitar que penetre humedad y particulas extranas.

11. DESCONECTE EL CONJUNTO DE ACCESORIOS Y TUBO DEL AIRE ACONDICIONADO (sin acelerador de refrigeracion secundario)

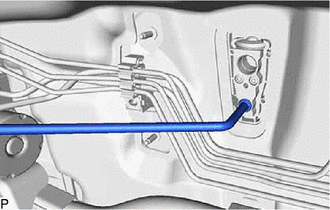

(a) Desconecte el conjunto del accesorio y el tubo del aire acondicionado.

(b) Extraiga la junta torica del tubo del aire acondicionado y del conjunto accesorio.

AVISO:

Selle las aberturas de las piezas desconectadas con cinta de vinilo para evitar que penetre humedad y particulas extranas.

12. EXTRAIGA EL CONJUNTO DEL ASIENTO DELANTERO IZQUIERDO (para asiento manual)

Haga clic aqui

13. EXTRAIGA EL CONJUNTO DEL ASIENTO DELANTERO DERECHO (para asiento manual)

OBSERVACION:

Siga el mismo procedimiento que en el lado izquierdo.

14. EXTRAIGA EL CONJUNTO DEL ASIENTO DELANTERO IZQUIERDO (para asiento electrico)

Haga clic aqui

15. EXTRAIGA EL CONJUNTO DEL ASIENTO DELANTERO DERECHO (para asiento electrico)

OBSERVACION:

Siga el mismo procedimiento que en el lado izquierdo.

16. EXTRAIGA EL CONJUNTO DE LA PALANCA DE CAMBIOS DE LA TRANSMISION

Para transmision automatica/transeje automatico de UB80E:

Haga clic aqui

Para UA80E Transmision automatica/Transeje automatico:

Haga clic aqui

Para transmision automatica/transeje automatico de UB80F:

Haga clic aqui

17. EXTRAIGA EL CONJUNTO DE LA COLUMNA DE DIRECCION

Haga clic aqui

18. EXTRAIGA EL SUBCONJUNTO DE LA ALMOHADILLA DE SEGURIDAD DEL PANEL DE INSTRUMENTOS

Haga clic aqui

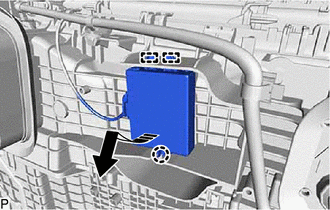

19. EXTRAIGA LA ECU DE PASARELA CENTRAL (ECU DE PASARELA DE RED) (sin sistema de llave inteligente)

Haga clic aqui

20. EXTRAIGA LA CAJA DE INTEGRACION DERECHA DE LA ECU (con sistema de llave inteligente)

Haga clic aqui

21. EXTRAIGA EL DCM (TRANSCEPTOR DE TELEMATICA) CON SOPORTE (con interruptor [SOS] manual)

Haga clic aqui

22. EXTRAIGA LA ECU DE NAVEGACION CON SOPORTE (con sistema de navegacion)

Haga clic aqui

23. EXTRAIGA EL AVISADOR ACUSTICO DE ESPACIO LIBRE N° 1 (con sistema intuitivo de asistencia al estacionamiento)

Haga clic aqui

24. EXTRAIGA EL TERMISTOR DEL ENFRIADOR (SENSOR DE TEMPERATURA INTERIOR)

(a) Desconecte el conector y el aspirador para extraer el termistor del enfriador (sensor de temperatura interior).

25. EXTRAIGA LA ALMOHADILLA DEL PEDAL DEL ACELERADOR

Para A25A-FKS:

Haga clic aqui

Para 2GR-FKS:

Haga clic aqui

26. EXTRAIGA EL PEDAL DEL ACELERADOR

Para A25A-FKS:

Haga clic aqui

Para 2GR-FKS:

Haga clic aqui

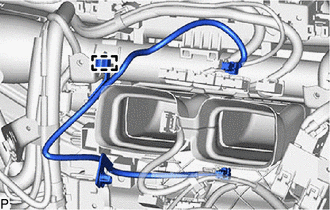

27. EXTRAIGA EL CABLE DE LA ECU DEL TELEFONO (con interruptor (SOS) manual)

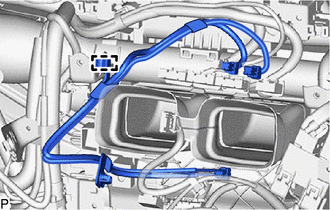

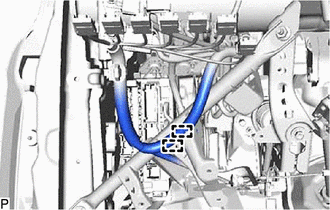

(a) Desenganche la abrazadera y extraiga el cable de la ECU del telefono.

28. EXTRAIGA EL CABLE DE NAVEGACION NO. 1 (con sistema de navegacion)

(a) Desenganche la abrazadera y extraiga el cable de navegacion No. 1.

29. EXTRAIGA EL SUBCONJUNTO DEL CONDUCTO DE LA CALEFACCION AL DIFUSOR NO. 2

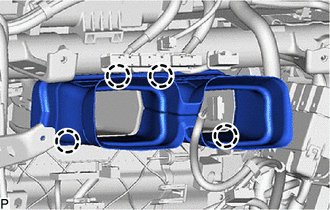

(a) Desenganche las 4 garras para extraer el subconjunto del conducto de la calefaccion al difusor No. 2.

30. EXTRAIGA EL CONDUCTO DE AIRE TRASERO NO. 2

(a) Extraiga el clip de la moqueta del piso delantero.

(b) Extraiga el clip de la moqueta del piso delantero.

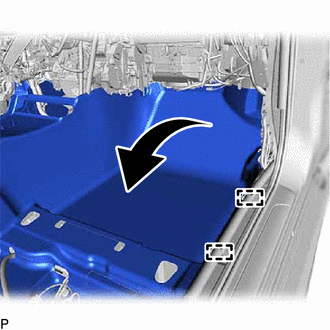

(c) Desenganche las 2 guias y retire el conjunto de la moqueta del suelo delantero, tal como se muestra en la ilustracion.

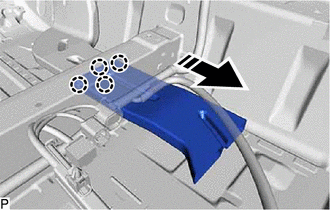

(d) Desenganche las 4 garras y retire el conducto de aire trasero No. 2 como se muestra en la ilustracion.

Extraiga en esta direccion

31. EXTRAIGA EL CONDUCTO DE AIRE TRASERO NO. 1

(a) Desenganche las 2 garras y extraiga el conducto de aire trasero No. 1.

32. EXTRAIGA EL CONDUCTO DE AIRE TRASERO NO. 4

(a) Extraiga el clip de la moqueta del piso delantero.

(b) Extraiga el clip de la moqueta del piso delantero.

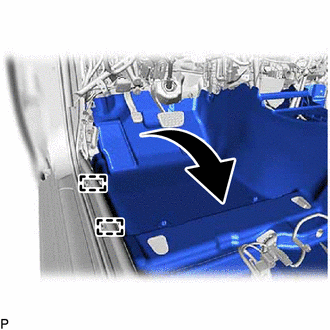

(c) Desenganche las 2 guias y retire el conjunto de la moqueta del suelo delantero, tal como se muestra en la ilustracion.

(d) Desenganche las 4 garras y retire el conducto de aire trasero No. 4 como se muestra en la ilustracion.

Extraiga en esta direccion

33. EXTRAIGA EL CONDUCTO DE AIRE TRASERO NO. 3

(a) Desenganche las 2 garras y extraiga el conducto de aire trasero No. 3.

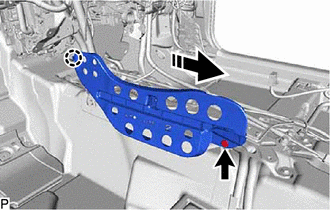

34. EXTRAIGA EL SOPORTE DERECHO DE LA MOQUETA DEL PISO

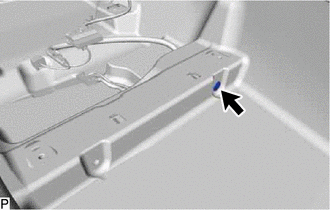

(a) Extraiga el clip.

Extraiga en esta direccion

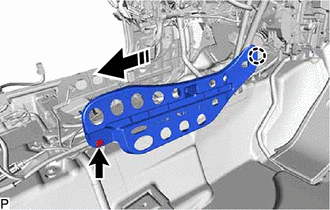

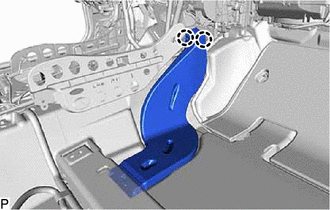

(b) Desenganche la garra para extraer el soporte derecho de la moqueta del piso como se muestra en la ilustracion.

35. EXTRAIGA EL SOPORTE IZQUIERDO DE LA MOQUETA DEL PISO

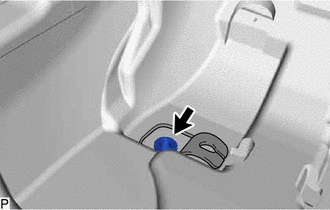

(a) Extraiga el clip.

Extraiga en esta direccion

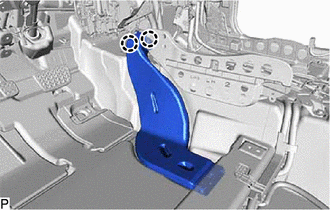

(b) Desenganche la garra para extraer el soporte izquierdo de la moqueta del piso como se muestra en la ilustracion.

36. EXTRAIGA EL CONDUCTO N° 1 DE LA CAJA DE LA CONSOLA (para tipo doble)

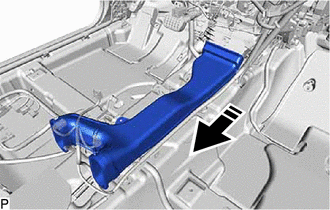

(a) Extraiga el conducto de la caja de la consola No. 1, tal como se muestra en la ilustracion.

Extraiga en esta direccion

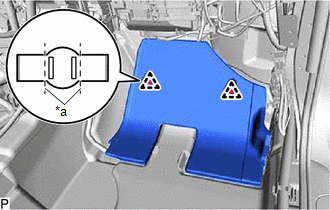

37. EXTRAIGA LA ALMOHADILLA DEL AISLANTE DEL PANEL DE INSTRUMENTOS NO. 3

(a) Corte todas las garras de los 2 clips y extraiga la almohadilla del aislante del panel de instrumentos No. 3.

AVISO:

Si la almohadilla del aislante del panel de instrumentos No. 3 esta danada, sustituyala por una nueva.

*a

Cortar

(b) Extraiga los 2 clips.

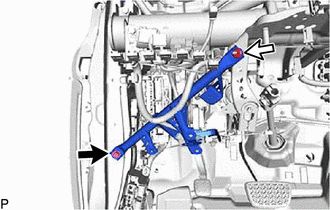

38. EXTRAIGA EL SUBCONJUNTO DEL SOPORTE DEL PANEL DE INSTRUMENTOS NO. 1

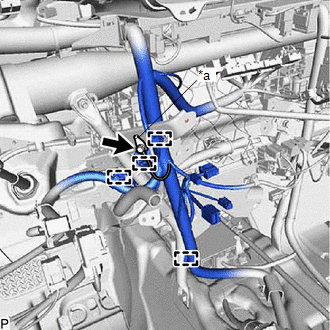

(a) Extraiga el perno y desconecte el cable de masa.

*a

Cable de masa

(b) Desenganche todas las abrazaderas.

(c) Extraiga el perno, el tornillo, la tuerca y el subconjunto del soporte del panel de instrumentos No. 1.

Perno

Tornillo

Tuerca

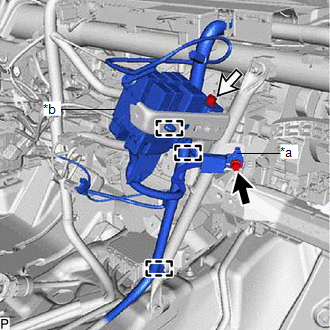

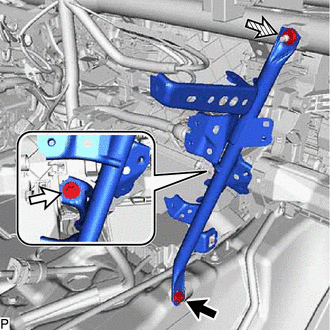

39. EXTRAIGA EL SUBCONJUNTO DEL SOPORTE DEL PANEL DE INSTRUMENTOS NO. 2

(a) Extraiga el perno (A) y desconecte el cable de masa.

*a

Cable de masa

*b

Conjunto del bloque de reles

Perno (A)

Perno (B)

(b) Extraiga el perno (B).

(c) Desenganche las abrazaderas para separar el conjunto del bloque de reles.

(d) Extraiga el perno, el tornillo, la tuerca y el subconjunto del soporte del panel de instrumentos No. 2.

Perno

Tornillo

Tuerca

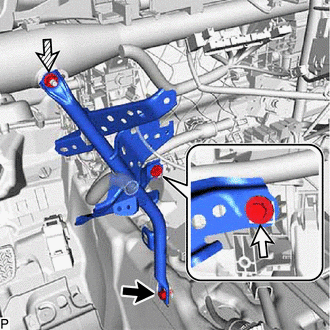

40. EXTRAIGA EL SUBCONJUNTO DEL SOPORTE DEL PANEL DE INSTRUMENTOS AL CUBRETABLEROS NO. 3

(a) Desenganche todas las abrazaderas.

(b) Extraiga el perno, la tuerca y el subconjunto del soporte del panel de instrumentos al cubretableros No. 3.

Perno

Tuerca

41. EXTRAIGA EL CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS CON ECU PRINCIPAL DE LA CARROCERIA

Haga clic aqui

42. EXTRAIGA SOPORTE DEL PANEL DE INSTRUMENTOS AL PEDAL (para freno de estacionamiento de pedal)

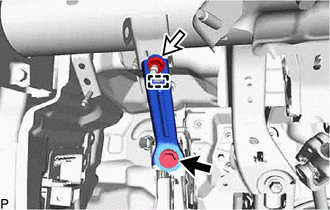

(a) Extraiga el perno y la tuerca.

Perno

Tuerca

(b) Desenganche la guia para extraer el soporte del panel de instrumentos al pedal.

43. EXTRAIGA EL CONJUNTO DEL SOPORTE DEL PANEL DE INSTRUMENTOS CON EL CONJUNTO DE LA UNIDAD DE AIRE ACONDICIONADO

AVISO:

(a) Desconecte el conector.

*a

Cable de masa

*b

Soporte del conector

Conector

Perno

Tuerca

-

-

(b) Extraiga los 3 pernos y desconecte los 3 cables de masa.

(c) Extraiga las 2 tuercas y desconecte el soporte del conector.

(d) Desenganche todas las abrazaderas.

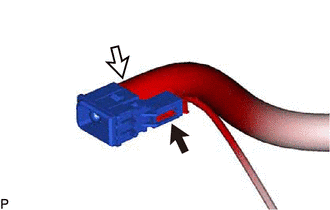

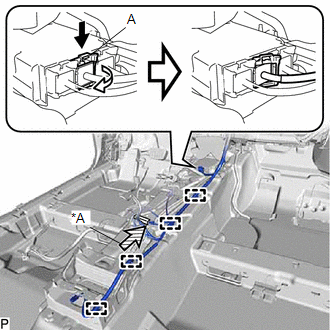

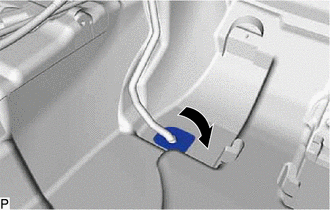

(e) Empuje la pieza (A) en la direccion que indica la flecha (1) para liberar el bloqueo y, a continuacion, mueva la palanca de bloqueo en la direccion que indica la flecha (2) en la ilustracion para desconectar el conector.

*A

Con sistema de llave inteligente

Libere el bloqueo (1)

Desconecte el conector (2)

AVISO:

Cuando desconecte algun conector del airbag, tenga cuidado de no danar el mazo de cables del airbag.

(f) Con sistema de llave inteligente:

(1) Desconecte el conector.

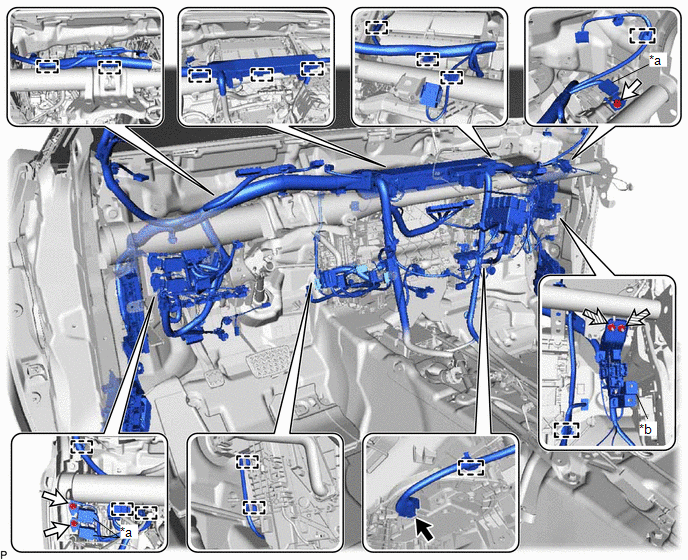

(g) Desenganche las abrazaderas para separar el cable del panel de instrumentos.

(h) Retire la alfombrilla delantera como se muestra en la ilustracion.

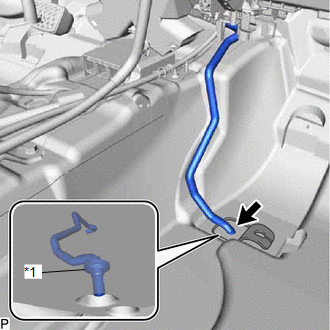

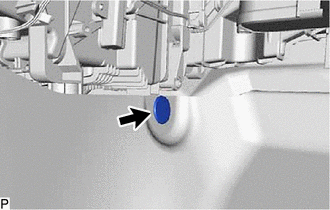

(i) Desconecte la manguera de drenaje del enfriador.

AVISO:

Si se desconecta la manguera del enfriador de drenaje del ojal de la manguera de drenaje de la unidad del enfriador, asegurese de sustituir el ojal de la manguera de drenaje de la unidad del enfriador por uno nuevo. De lo contrario, podria entrar agua.

*1

Ojal de la manguera de drenaje de la unidad del enfriador

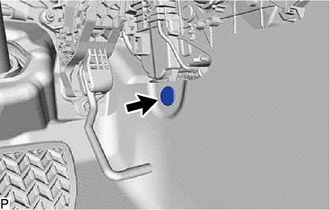

(j) Retire el ojal de la manguera de drenaje de la unidad del enfriador.

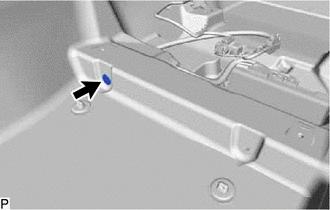

(k) Quite los 2 tapones.

(l) Extraiga los 3 pernos.

(m) Extraiga los 4 pernos (A).

Perno (A)

Perno (B)

Tuerca

-

-

(n) Extraiga el perno (B) y desconecte el conjunto del pedal del freno.

(o) Extraiga la tuerca.

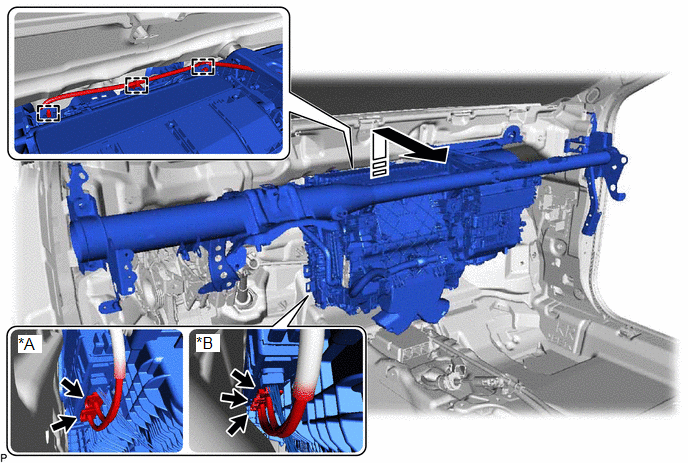

(p) Desenganche todas las abrazaderas.

*A

Sin calefaccion de los asientos

*B

Con calefaccion de los asientos

Extraiga en esta direccion

-

-

(q) Desconecte los conectores.

(r) Extraiga el conjunto del soporte del panel de instrumentos con el conjunto de la unidad de aire acondicionado, tal como se muestra en la ilustracion.

(s) Desenganche la garra y las 2 guias para desconectar la caja de codigos ID (ECU del codigo del inmovilizador) como se muestra en la ilustracion.

Extraer en esta direccion

44. EXTRAIGA EL CONJUNTO DE LA UNIDAD DE AIRE ACONDICIONADO

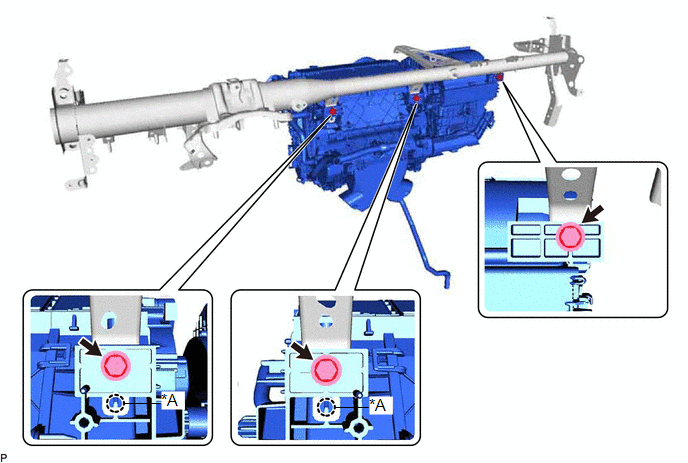

(a) Extraiga los 3 pernos.

*A

Con garra

-

-

(b) Con garra:

(1) Desenganche las 2 garras.

(c) Extraiga el conjunto de la unidad de aire acondicionado del conjunto del refuerzo del panel de instrumentos.
