COMPONENTES

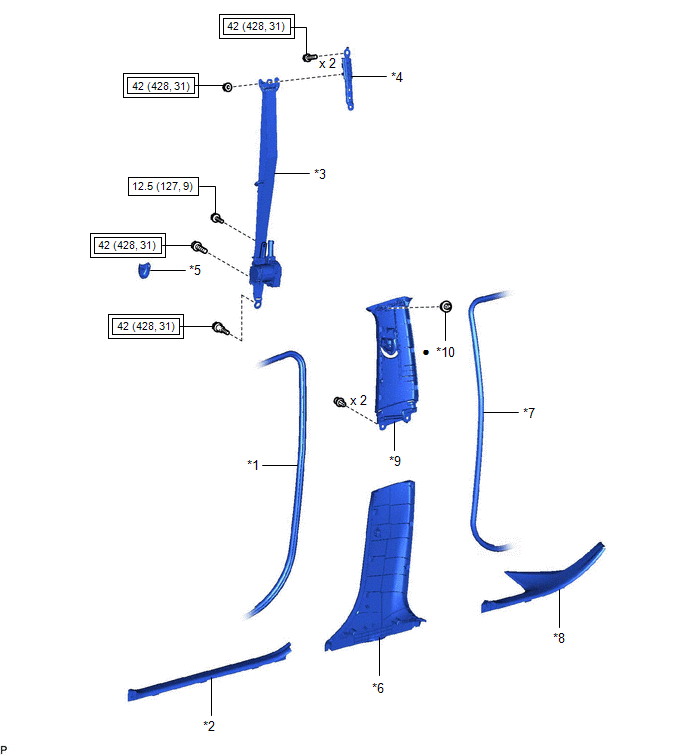

ILUSTRACION
*1 | BANDA PROTECTORA DE LA GUARNICION DE LA ABERTURA DE LA PUERTA DELANTERA |
*2 | ESTRIBO DE LA PUERTA DELANTERA |
*3 | CONJUNTO DEL CINTURON DE SEGURIDAD EXTERIOR DEL ASIENTO DELANTERO |
*4 | CONJUNTO DEL DISPOSITIVO DE AJUSTE DEL ANCLAJE DEL CINTURON DE SEGURIDAD DE HOMBRO DELANTERO |
*5 | CUBIERTA DE ANCLAJE EXTERIOR DEL CINTURON DE CADERA |
*6 | EMBELLECEDOR DEL MONTANTE CENTRAL INFERIOR |
*7 | BANDA PROTECTORA DE LA GUARNICION DE LA ABERTURA DE LA PUERTA TRASERA |
*8 | ESTRIBO DE LA PUERTA TRASERA |
*9 | EMBELLECEDOR DEL MONTANTE CENTRAL SUPERIOR |
*10 | CLIP |
Par de apriete para "Zonas principales que implican el rendimiento basico del vehiculo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
N*m (kgf*cm, lbf*pi.): par de apriete especificado | ||
? | Pieza no reutilizable | - |
- |
ExtracciÓn
EXTRACCIÓN PRECAUCIÓN / AVISO / OBSERVACIÓN
A continuación, se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas dur ...
InstalaciOn
INSTALACION PROCEDIMIENTO
1. INSTALE EL TERMISTOR DEL ENFRIADOR NO. 1
(a) Instale el termistor del enfriador No. 1 tal y como se
muestra en la ilustracion. Posicion de instalacion:
Pieza Longitud
A 50.0 mm
(1.97 pulg.)
B 61.1 mm
(2.41 pulg.)
...
InspecciOn
INSPECCION PROCEDIMIENTO 1. INSPECCIONE EL SENSOR DE LA RELACION AIRE/COMBUSTIBLE
(a) Mida la resistencia segun los valores de la siguiente tabla.
Condicion especificada:
Conexion del tester
Condicion Estado especifico
1 (HA1A) - 2 (+B)
20 °C (68 °F)
...
