COMPONENTES

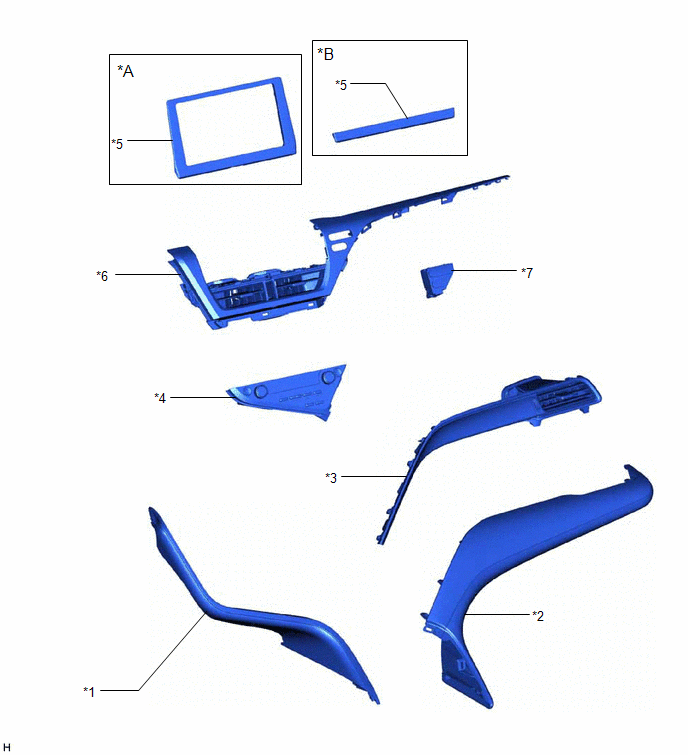

ILUSTRACIÓN
|
*A | Para la Pantalla de 7 Pulgadas |
*B | Para la pantalla de 9 pulgadas |
|
*1 | CONJUNTO DE MEDIDORES DEL CAPÓ NO. 1 |
*2 | SUBCONJUNTO DEL EMBELLECEDOR DEL PANEL DE INSTRUMENTOS NO. 2 |
|
*3 | CONJUNTO DEL DIFUSOR DEL PANEL DE INSTRUMENTOS NO. 3 |
*4 | CONJUNTO DEL SISTEMA DE CONTROL DEL AIRE ACONDICIONADO |
|
*5 | SUBCONJUNTO DE LA MOLDURA DE ACABADO CENTRAL DEL GRUPO DE INSTRUMENTOS |
*6 | CONJUNTO DE LA MOLDURA DE ACABADO CENTRAL DEL GRUPO DE INSTRUMENTOS |
|
*7 | INDICADOR ON/OFF DEL AIRBAG DEL PASAJERO (CONJUNTO DE LAS LUCES TESTIGO) |
- | - |
ExtracciÓnUbicaciOn De Las Piezas
UBICACION DE LAS PIEZAS ILUSTRACION
*1 CAMARA DE
RECONOCIMIENTO DE AVANCE
*2 CONJUNTO DEL SENSOR
DE RADAR DE ONDA MILIMETRICA
*3 ECU DE CONTROL
DE DERRAPE (CONJUNTO DEL ACTUADOR DEL FRENO)
*4 ECU DE LA
SERVODIRECCION (CONJUNTO DEL ENGRANAJE DE LA S ...
ExtracciÓn
EXTRACCIÓN PRECAUCIÓN / AVISO / OBSERVACIÓN
AVISO: Este procedimiento incluye la extracción de los pernos de cabeza pequeña. Consulte "Pernos de cabeza pequeña" de "Observaciones básicas acerca de las tareas de reparación" para identificar los ...
Compruebe si hay un cortocircuito en la línea del bus 3 a +B
DESCRIPCIÓN Podría haber un cortocircuito entre las líneas de bus de CAN y +B cuando no exista resistencia entre el terminal 6 (CA3H) de la ECU de pasarela central (ECU de pasarela de red) y el terminal 16 (BAT) del DLC3 o el terminal 21 (CA3L) de la ECU de pasarela central (ECU de pasarela de re ...
