COMPONENTES

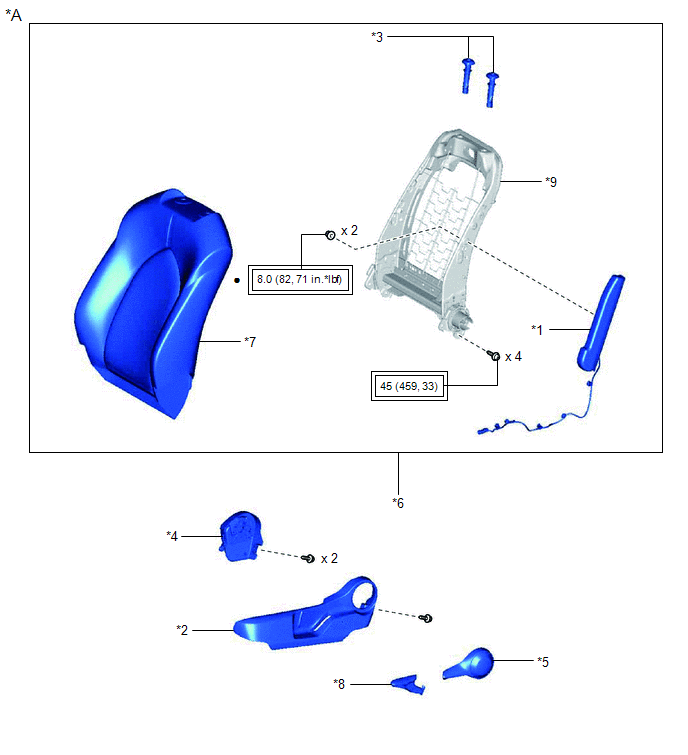

ILUSTRACIÓN
|
*A | Para asiento manual |
- | - |
|
*1 | CONJUNTO DEL AIRBAG DEL ASIENTO DELANTERO |
*2 | PROTECTOR DEL COJÍN DEL ASIENTO DELANTERO |
|
*3 | SOPORTE DEL REPOSACABEZAS DEL ASIENTO DELANTERO |
*4 | PROTECCIÓN INTERIOR DEL COJÍN DEL ASIENTO DELANTERO |
|
*5 | MANILLA DE LIBERACIÓN DEL DISPOSITIVO DE AJUSTE DE RECLINADO |
*6 | CONJUNTO DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL |
|
*7 | FUNDA DEL RESPALDO DEL ASIENTO DELANTERO CON ALMOHADILLA DE TIPO INDIVIDUAL |
*8 | MANILLA DEL DISPOSITIVO DE AJUSTE VERTICAL |
|
*9 | SUBCONJUNTO DEL BASTIDOR DEL RESPALDO DEL ASIENTO DELANTERO |
- | - |
.png) |
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
● | Pieza no reutilizable |

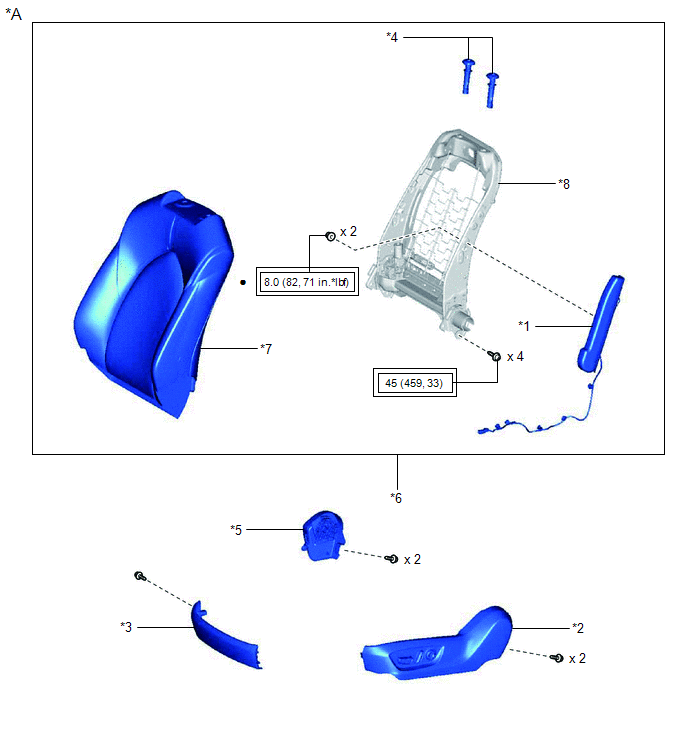

ILUSTRACIÓN
|
*A | para Power Seat |
- | - |
|
*1 | CONJUNTO DEL AIRBAG DEL ASIENTO DELANTERO |
*2 | PROTECTOR DEL COJÍN DEL ASIENTO DELANTERO |
|
*3 | PROTECTOR DEL COJÍN DEL ASIENTO DELANTERO |
*4 | SOPORTE DEL REPOSACABEZAS DEL ASIENTO DELANTERO |
|
*5 | PROTECTOR INTERIOR DEL AMORTIGUADOR DEL ASIENTO DELANTERO |
*6 | CONJUNTO DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL |
|
*7 | FUNDA DEL RESPALDO DEL ASIENTO DELANTERO CON ALMOHADILLA DE TIPO INDIVIDUAL |
*8 | SUBCONJUNTO DEL BASTIDOR DEL RESPALDO DEL ASIENTO DELANTERO |
|
|
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
● | Pieza no reutilizable |
