INSPECCIÓN EN EL VEHÍCULO
PRECAUCIÓN/AVISO/OBSERVACIÓN

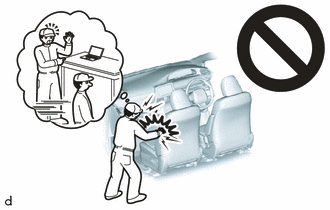

ADVERTENCIA:
Asegúrese de seguir los procedimientos de extracción e instalación de los conjuntos del airbag del asiento delantero de manera correcta.
.png)
PROCEDIMIENTO
1. INSPECCIONE EL CONJUNTO DEL AIRBAG DEL ASIENTO DELANTERO (para Vehicle not Involved in Collision)
(a) Realice una inspección del sistema de diagnóstico.
Haga clic aquí
.gif)
(b) Inspeccione visualmente si hay defectos en los conjuntos del airbag lateral del asiento delantero instalados en el vehículo.
OBSERVACIÓN:
Los defectos son los siguientes:
OK:
No se encuentra ningún defecto.
Si se encuentra algún defecto, sustituya la almohadilla del respaldo del asiento delantero de tipo individual o la cubierta del asiento delantero de tipo individual por una nueva.
2. INSPECCIONE EL CONJUNTO DEL AIRBAG DEL ASIENTO DELANTERO (para Vehicle Involved in Collision and Airbag not Deployed)
(a) Realice una inspección del sistema de diagnóstico.
Haga clic aquí
(b) Inspeccione visualmente si hay defectos en los conjuntos del airbag del asiento delantero extraídos del vehículo.
OBSERVACIÓN:
Los defectos son los siguientes:
OK:
No se encuentra ningún defecto.
Si se encuentra algún defecto, sustituya el conjunto del airbag del asiento delantero por uno nuevo.
