Toyota Camry Manual de reparaciones XV70 (2017-2023): Componentes

Toyota Camry Manual de reparaciones XV70 (2017-2023) / Sistema híbrido, del motor / A25a-fks (admisiOn/escape) / Tubo De Escape / Componentes

COMPONENTES

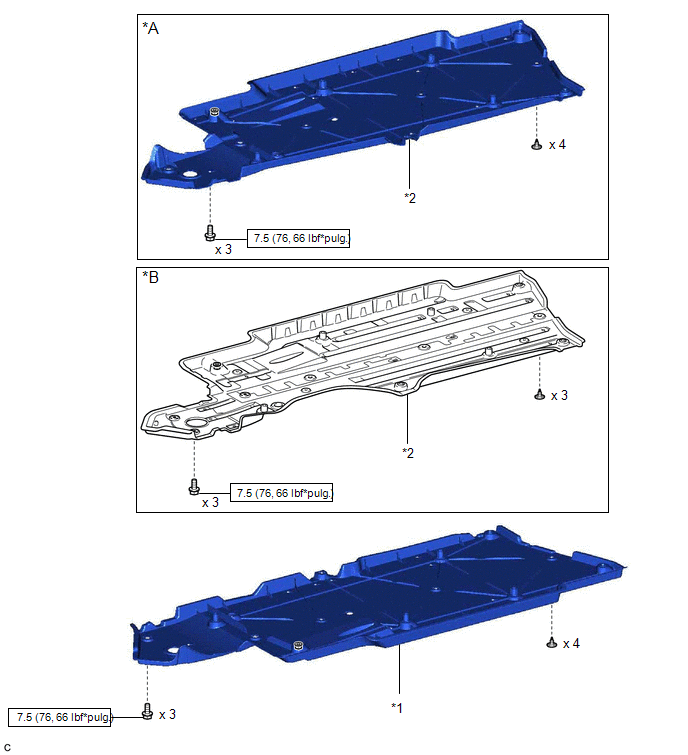

ILUSTRACION

*A

para 2WD

*B

para AWD

*1

CUBIERTA IZQUIERDA DEL PISO DELANTERO

*2

CUBIERTA DERECHA DEL PISO DELANTERO

N*m (kgf*cm, lbf*pi.): par de apriete especificado

-

-

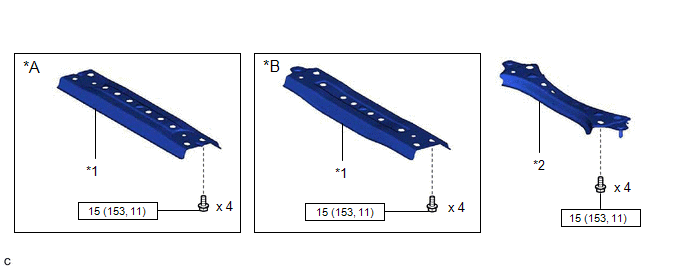

ILUSTRACION

*A

para 2WD

*B

para AWD

*1

REFUERZO DEL TRAVESANO DEL PISO CENTRAL

*2

REFUERZO CENTRAL DEL PISO DELANTERO

N*m (kgf*cm, lbf*pi.): par de apriete especificado

-

-

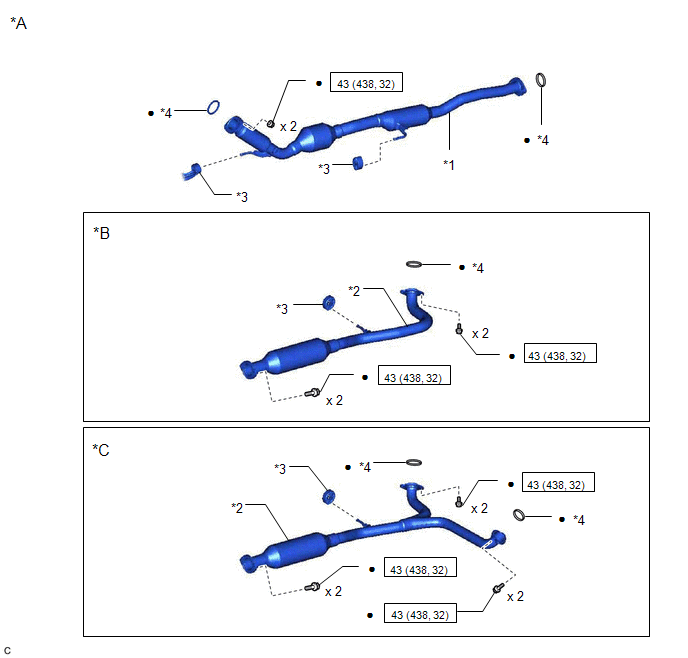

ILUSTRACION

*A

para 2WD

*B

Para tipo simple

*C

Para tipo doble

-

-

*1

CONJUNTO DELANTERO DEL TUBO DE ESCAPE (TWC: catalizador trasero)

*2

CONJUNTO CENTRAL DEL TUBO DE ESCAPE

*3

SOPORTE DEL TUBO DE ESCAPE

*4

JUNTA

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

?

Pieza no reutilizable

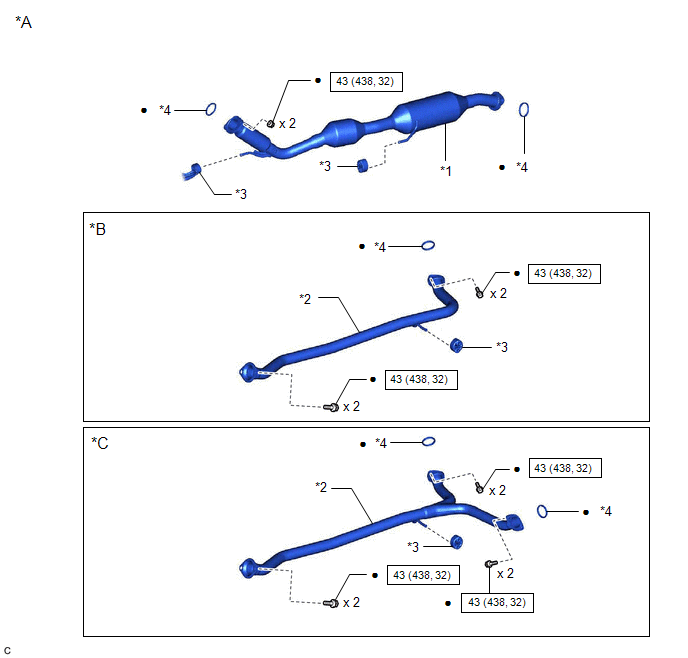

ILUSTRACION

*A

Para AWD

*B

Para tipo simple

*C

Para tipo doble

-

-

*1

CONJUNTO DELANTERO DEL TUBO DE ESCAPE (TWC: catalizador trasero)

*2

CONJUNTO CENTRAL DEL TUBO DE ESCAPE

*3

SOPORTE DEL TUBO DE ESCAPE

*4

JUNTA

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

?

Pieza no reutilizable

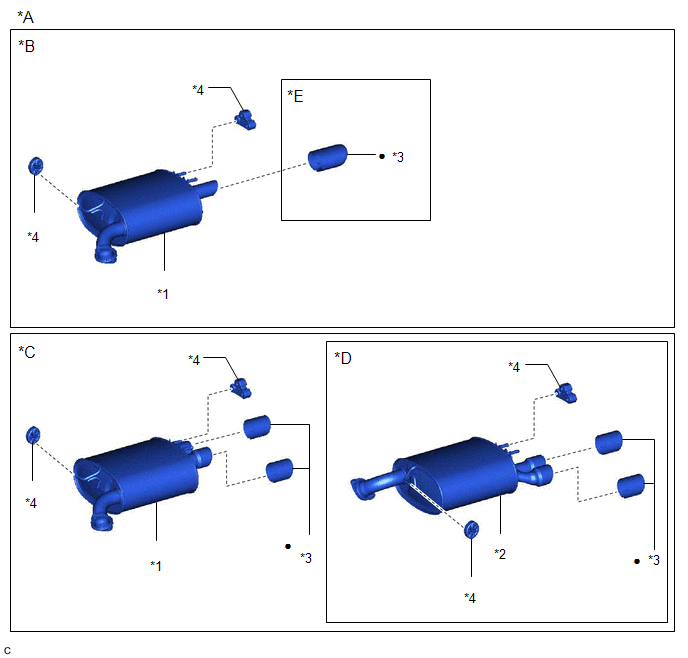

ILUSTRACION

*A

para 2WD

*B

Tipo A

*C

Tipo B

*D

Para tipo doble

*E

con silenciador del tubo de escape trasero

-

-

*1

CONJUNTO TRASERO DEL TUBO DE ESCAPE

*2

CONJUNTO TRASERO IZQUIERDO DEL TUBO DE ESCAPE

*3

SUBCONJUNTO TRASERO DEL SILENCIADOR DEL TUBO DE ESCAPE

*4

SOPORTE DEL TUBO DE ESCAPE

?

Pieza no reutilizable

-

-

ILUSTRACION

*A

Para AWD

*B

Tipo A

*C

Tipo B

*D

Para tipo doble

*E

con silenciador del tubo de escape trasero

-

-

*1

CONJUNTO TRASERO DEL TUBO DE ESCAPE

*2

CONJUNTO TRASERO IZQUIERDO DEL TUBO DE ESCAPE

*3

SUBCONJUNTO TRASERO DEL SILENCIADOR DEL TUBO DE ESCAPE

*4

SOPORTE DEL TUBO DE ESCAPE

?

Pieza no reutilizable

-

-
InstalaciOn
INSTALACION PROCEDIMIENTO 1. INSTALE EL SUBCONJUNTO TRASERO DEL SILENCIADOR DEL TUBO DE ESCAPE OBSERVACION: Realice este procedimiento solo cuando sea necesaria la sustitucion del subconjunto de ...

ExtracciOn
EXTRACCION PRECAUCION / AVISO / OBSERVACION A continuacion, se muestran los procedimientos necesarios (ajuste, calibracion, inicializacion o registro) que deben realizarse despues de que se hayan ex ...
