COMPONENTES
ILUSTRACION
|
*1 | CUBIERTA LATERAL DEL ALOJAMIENTO DEL VOLANTE |
*2 | CONJUNTO DEL MOTOR DE ARRANQUE |
|
*3 | CABLE DEL MOTOR NO. 2 |
- | - |
.png) |
Par de apriete para "Zonas principales que implican el rendimiento basico del vehiculo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
.png) |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |

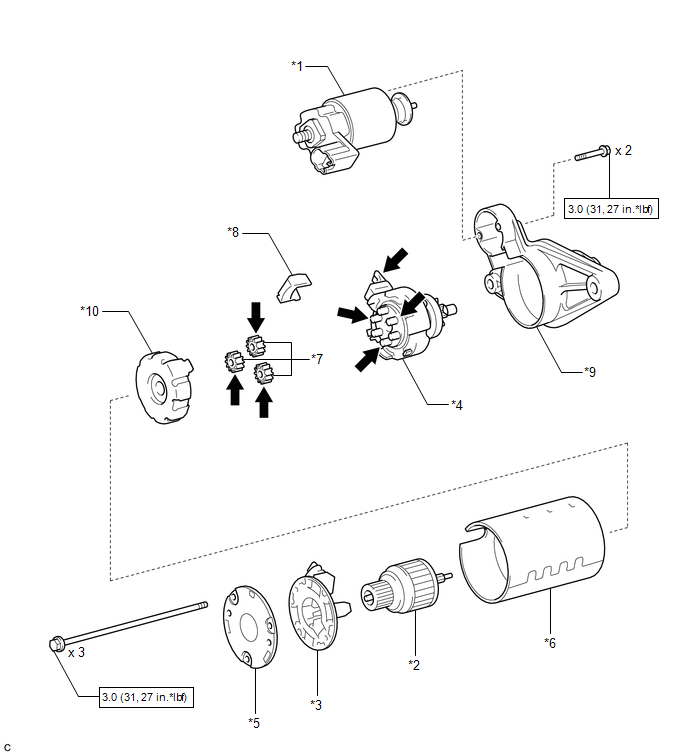

ILUSTRACION
|
*1 | CONJUNTO DEL INTERRUPTOR MAGNETICO DEL MOTOR DE ARRANQUE |
*2 | CONJUNTO DE INDUCIDO DEL MOTOR DE ARRANQUE |
|
*3 | CONJUNTO DEL PORTAESCOBILLAS DEL MOTOR DE ARRANQUE |
*4 | SUBCONJUNTO DEL EMBRAGUE DEL COJINETE CENTRAL DEL MOTOR DE ARRANQUE |
|
*5 | CONJUNTO DEL BASTIDOR TERMINAL DEL CONMUTADOR DEL MOTOR DE ARRANQUE |
*6 | CONJUNTO DE LA CULATA DEL MOTOR DE ARRANQUE |
|
*7 | ENGRANAJE PLANETARIO |
*8 | SELLO DE GOMA |
|
*9 | CONJUNTO DEL ALOJAMIENTO DEL MOTOR DE ARRANQUE |
*10 | AMORTIGUADOR DEL MOTOR DE ARRANQUE |
|
|
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
 |
Grasa para altas temperaturas |
