Toyota Camry Manual de reparaciones XV70 (2017-2023): Componentes

Toyota Camry Manual de reparaciones XV70 (2017-2023) / Sistema híbrido, del motor / A25a-fks (arranque) / Motor De Arranque / Componentes

COMPONENTES

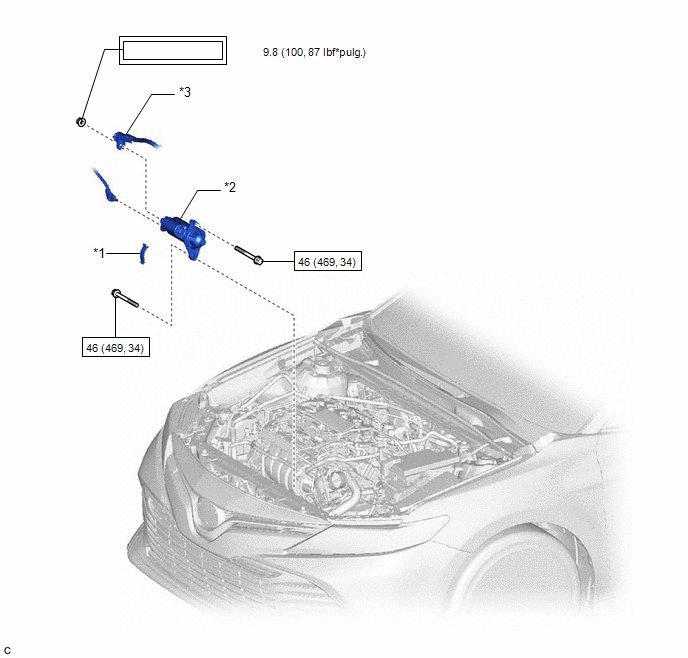

ILUSTRACION

*1

CUBIERTA LATERAL DEL ALOJAMIENTO DEL VOLANTE

*2

CONJUNTO DEL MOTOR DE ARRANQUE

*3

CABLE DEL MOTOR NO. 2

-

-

Par de apriete para "Zonas principales que implican el rendimiento basico del vehiculo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.)

N*m (kgf*cm, lbf*pi.): par de apriete especificado

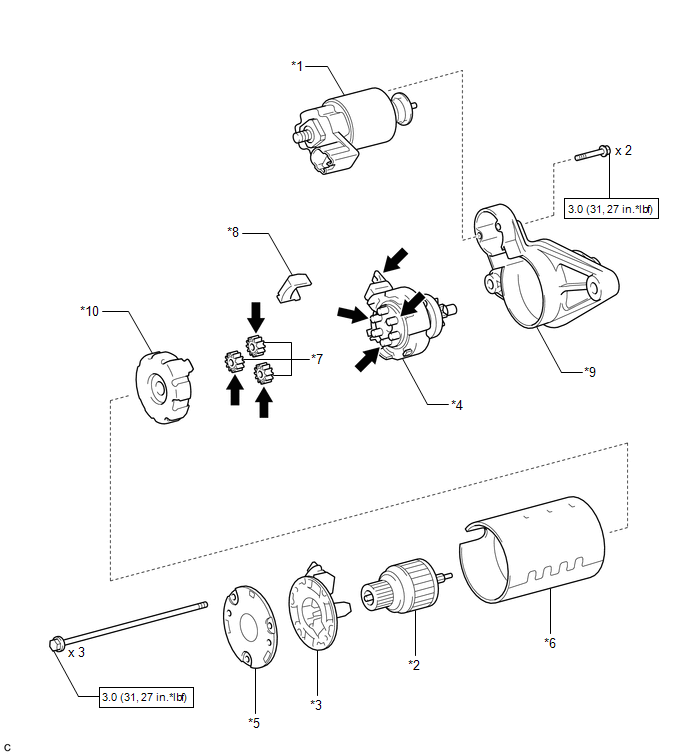

ILUSTRACION

*1

CONJUNTO DEL INTERRUPTOR MAGNETICO DEL MOTOR DE ARRANQUE

*2

CONJUNTO DE INDUCIDO DEL MOTOR DE ARRANQUE

*3

CONJUNTO DEL PORTAESCOBILLAS DEL MOTOR DE ARRANQUE

*4

SUBCONJUNTO DEL EMBRAGUE DEL COJINETE CENTRAL DEL MOTOR DE ARRANQUE

*5

CONJUNTO DEL BASTIDOR TERMINAL DEL CONMUTADOR DEL MOTOR DE ARRANQUE

*6

CONJUNTO DE LA CULATA DEL MOTOR DE ARRANQUE

*7

ENGRANAJE PLANETARIO

*8

SELLO DE GOMA

*9

CONJUNTO DEL ALOJAMIENTO DEL MOTOR DE ARRANQUE

*10

AMORTIGUADOR DEL MOTOR DE ARRANQUE

N*m (kgf*cm, lbf*pi.): par de apriete especificado

Grasa para altas temperaturas
