EXTRACCION
PROCEDIMIENTO
1. RECUPERE EL REFRIGERANTE DEL SISTEMA DE REFRIGERACION
Haga clic aqui
.gif)
2. EXTRAIGA LA CORREA TRAPEZOIDAL RANURADA
Haga clic aqui
3. EXTRAIGA EL SELLO DEL CONDUCTO DE ADMISION DE AIRE FRIO
Haga clic
aqui
4. EXTRAIGA EL CONJUNTO DEL DEPURADOR DE AIRE DE ENTRADA
Haga clic aqui
5. DESCONECTE LA MANGUERA DE DERIVACION DE AGUA NO. 5
Haga clic aqui
6. DESCONECTE EL SUBCONJUNTO DE LA MANGUERA DE DESCARGA DEL REFRIGERANTE DEL ENFRIADOR NO. 1

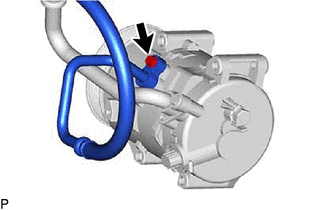

| (a) Extraiga el perno y desconecte el subconjunto de la manguera de descarga del refrigerante del enfriador n° 1 del conjunto del compresor con polea. |
|
(b) Extraiga la junta torica del subconjunto de la manguera de descarga del refrigerante del enfriador No. 1.
AVISO:
Selle las aberturas de las piezas desconectadas con cinta de vinilo para evitar que penetre humedad y particulas extranas.
7. DESCONECTE EL SUBCONJUNTO DE LA MANGUERA DE ASPIRACION

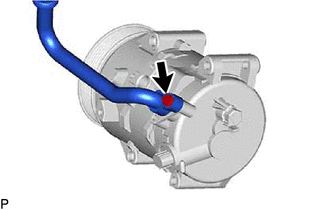

| (a) Quite el perno y desconecte el subconjunto de la manguera de descarga del conjunto del compresor con polea. |
|
(b) Extraiga la junta torica del subconjunto de la manguera de aspiracion.
AVISO:
Selle las aberturas de las piezas desconectadas con cinta de vinilo para evitar que penetre humedad y particulas extranas.
8. EXTRAIGA EL CONJUNTO DEL COMPRESOR CON POLEA

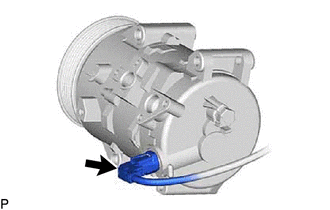

| (a) Desconecte el conector. |
|

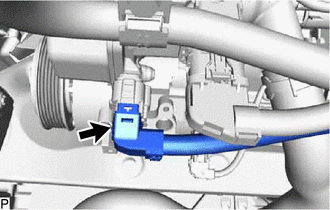

| (b) Desconecte el conector. |
|
(c) Para el tipo A:

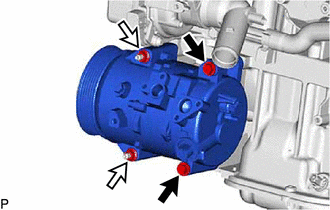

(1) Extraiga los 2 pernos y las 2 tuercas.
.png) |
Perno |
.png) |
Tuerca |

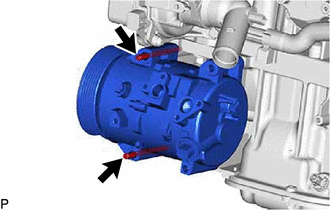

| (2) Utilice una llave de cubo E8 "TORX" para extraer los 2 esparragos prisioneros y el conjunto del compresor con polea. |
|
(d) Para el tipo B:
|

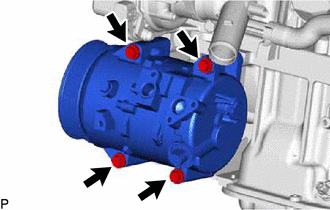

(1) Extraiga los 4 pernos y el conjunto del compresor con polea. |
|
