EXTRACCION
PRECAUCION / AVISO / OBSERVACION
A continuacion, se muestran los procedimientos necesarios (ajuste, calibracion, inicializacion o registro) que deben realizarse despues de que se hayan extraido, instalado o sustituido las piezas durante la extraccion/instalacion de la bomba de combustible.
Procedimientos necesarios despues de extraer, instalar o sustituir piezas
Pieza sustituida o procedimiento realizado |
Procedimiento necesario |
Efecto/funcion no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
---|---|---|---|
El terminal de la bateria se desconecta o se vuelve a conectar |
Realice la calibracion a punto cero del sensor de direccion |
Sistema de asistencia al seguimiento de carril |
|
Sistema anticolision | |||
Memorice el punto neutro del angulo de la direccion. |
Sistema de supervision de asistencia al estacionamiento |
| |
Sistema de supervision de vista panoramica |
| ||
Sustitucion de la bomba de combustible |
Inspeccion posterior a la reparacion |
|
|

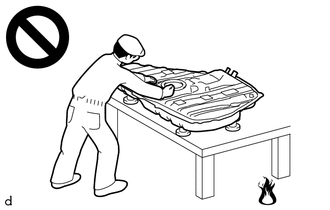

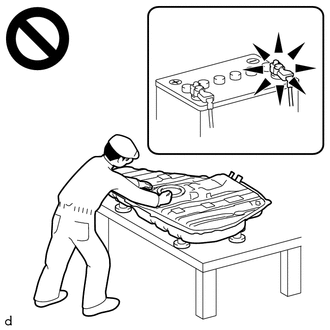

ADVERTENCIA:
PROCEDIMIENTO
1. MEDIDAS DE PRECAUCION
AVISO:
Despues de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la bateria. Por lo tanto, asegurese de leer las notas de advertencia acerca de la desconexion del cable del terminal negativo (-) de la bateria antes de continuar con el trabajo.
Haga clic aqui
2. DESCARGUE LA PRESION DEL SISTEMA DE COMBUSTIBLE
Haga clic aqui
3. DESCONECTE EL CABLE DEL terminal NEGATIVO DE LA BATERIA
AVISO:
Cuando desconecte el cable, debera reiniciar algunos sistemas despues de volver a conectar el cable.
Haga clic aqui
4. EXTRAIGA EL CONJUNTO DEL COJIN DEL ASIENTO TRASERO
Haga clic aqui
Haga clic aqui
5. EXTRAIGA EL GANCHO DE BLOQUEO DEL COJIN DEL ASIENTO TRASERO
Haga clic aqui
Haga clic aqui
6. EXTRAIGA LA CUBIERTA DEL ORIFICIO DE MANTENIMIENTO DEL PISO TRASERO

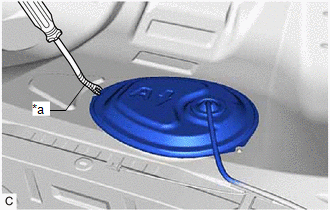

(a) Con un extractor de clips con la punta envuelta en cinta protectora, extraiga la cubierta del orificio de mantenimiento del piso trasero y la cinta de butilo. |
|

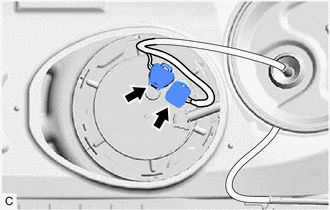

(b) Desconecte los 2 conectores de la bomba de combustible. |
|
7. DESCONECTE EL SUBCONJUNTO DEL TUBO PRINCIPAL DEL DEPOSITO DE COMBUSTIBLE

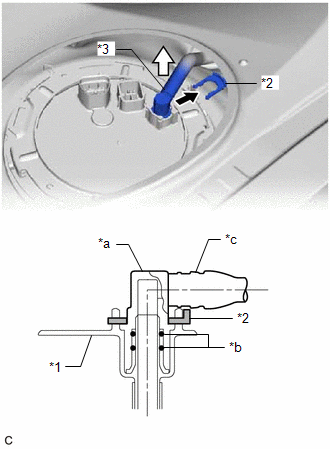

(a) Extraiga el clip de union del tubo y retire la junta del tubo de combustible del subconjunto del tubo principal del deposito de combustible.
*1 | Subconjunto de la placa de aspiracion de combustible |
*2 | Clip de la junta del tubo |
*3 | Subconjunto del tubo principal del deposito de combustible |
*a | Junta del tubo de combustible |
*b | Junta torica |
*c | Tubo de nailon |
![]() |
Extraer |
![]() |
Extraer |
AVISO:
8. EXTRAIGA EL RETEN DEL MEDIDOR DE LA BOMBA DE COMBUSTIBLE

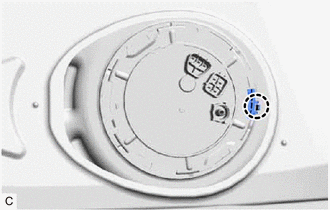

(a) Desenganche la garra para extraer la abrazadera del tubo de combustible No. 1. |
|
(b) Extraiga el reten del medidor de la bomba de combustible.

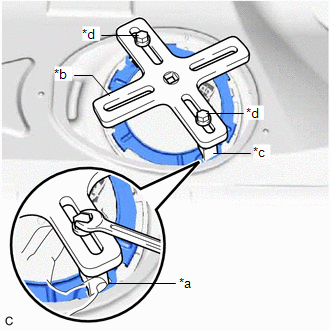

(1) Coloque la SST (placa) y la SST (garra) de forma provisional en el reten del medidor de la bomba de combustible. SST: 09808-14031 09808-01030 09808-01050 SST: 09808-01071 OBSERVACION: Inserte firmemente los extremos de la SST (garra) en los puntos de insercion del reten del medidor de la bomba de combustible. |
|
(2) Mientras presiona firmemente la SST (garra) en los puntos de insercion del reten del medidor de la bomba de combustible, apriete la SST (perno).

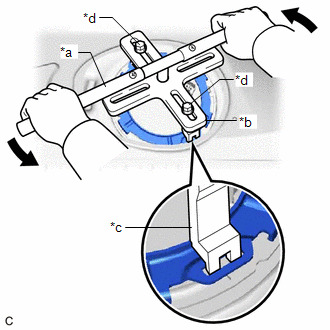

(3) Coloque la SST (mango) en la SST (placa). SST: 09808-14031 09808-01010 SST: 09808-01071 |
|
(4) Presione ligeramente hacia abajo la SST para evitar que se separe del reten del medidor de la bomba de combustible. Mientras presiona hacia abajo la SST, gire lentamente la SST (manilla) para aflojar el reten del medidor de la bomba de combustible.
AVISO:
(5) Mientras presiona hacia abajo el conjunto del tubo de aspiracion del combustible con bomba y medidor, extraiga el reten del medidor de la bomba de combustible.
9. EXTRAIGA EL CONJUNTO DEL TUBO DE ASPIRACION DE COMBUSTIBLE CON BOMBA Y MEDIDOR
(a) Extraiga del conjunto del deposito de combustible el conjunto del tubo de aspiracion de combustible con bomba y medidor.
AVISO:
Tenga cuidado de no doblar el brazo del conjunto del medidor del sensor de nivel del combustible.

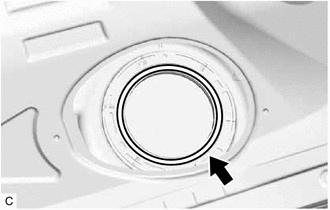

(b) Extraiga la junta del tubo de aspiracion de combustible del conjunto del deposito de combustible. |
|
