COMPONENTES

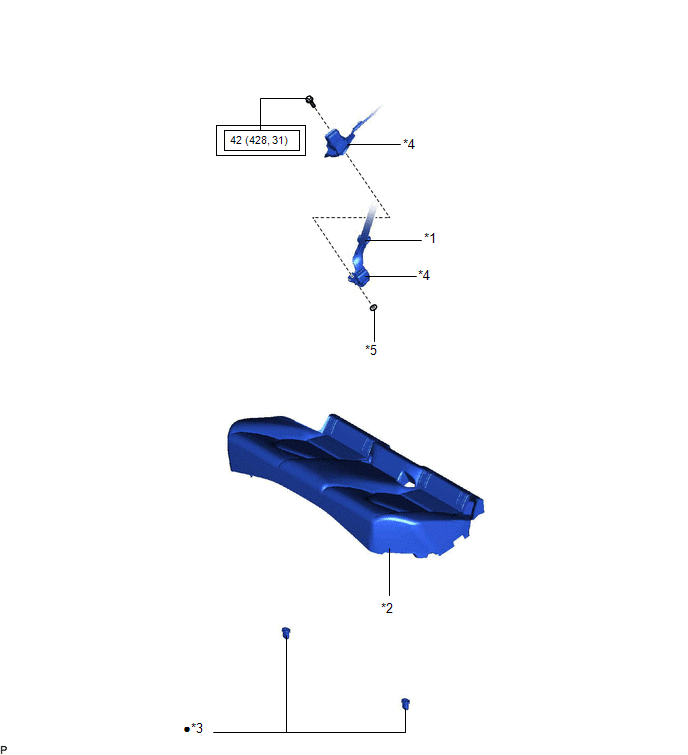

ILUSTRACION
.png)
|
*1 | CONJUNTO DEL CINTURON DE SEGURIDAD EXTERIOR DEL ASIENTO TRASERO CENTRAL |
*2 | CONJUNTO DEL COJIN DEL ASIENTO TRASERO |
|
*3 | GANCHO DE BLOQUEO DEL COJIN DEL ASIENTO TRASERO |
*4 | CONJUNTO DEL CINTURON DE SEGURIDAD INTERIOR DEL ASIENTO TRASERO DERECHO |
|
*5 | ARANDELA |
- | - |
.png) |
Par de apriete para "Zonas principales que implican el rendimiento basico del vehiculo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
? | Pieza no reutilizable |

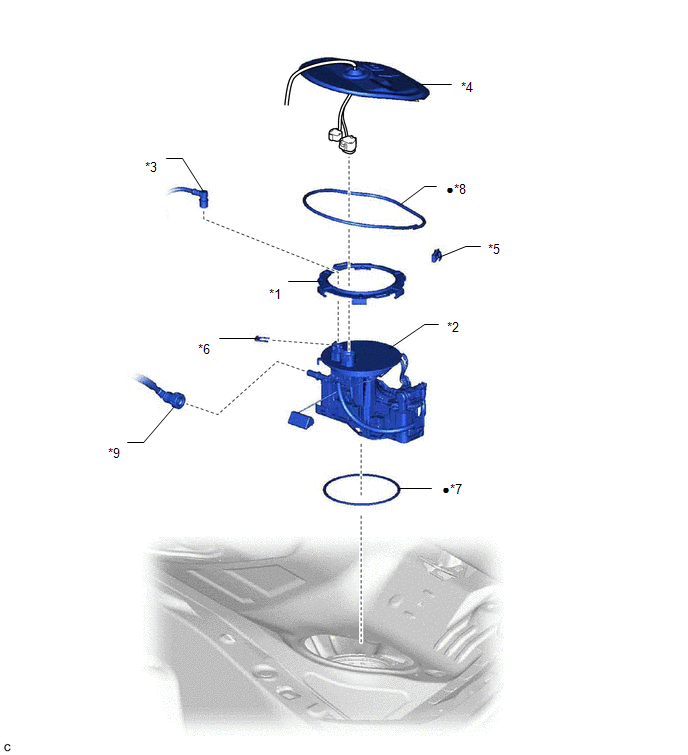

ILUSTRACION
|
*1 | RETEN DEL MEDIDOR DE LA BOMBA DE COMBUSTIBLE |
*2 | CONJUNTO DEL TUBO DE ASPIRACION DEL COMBUSTIBLE CON BOMBA Y MEDIDOR |
|
*3 | SUBCONJUNTO DEL TUBO PRINCIPAL DEL DEPOSITO DE COMBUSTIBLE |
*4 | CUBIERTA DEL ORIFICIO DE MANTENIMIENTO DEL PISO TRASERO |
|
*5 | ABRAZADERA DEL TUBO DE COMBUSTIBLE NO. 1 |
*6 | CLIP DE LA JUNTA DEL TUBO |
|
*7 | JUNTA DE FIJACION DEL TUBO DE ASPIRACION DE COMBUSTIBLE |
*8 | CINTA DE BUTILO |
|
*9 | SUBCONJUNTO DEL TUBO DE VENTILACION DE RETORNO DEL COMBUSTIBLE |
- | - |
|
? | Pieza no reutilizable |
- | - |

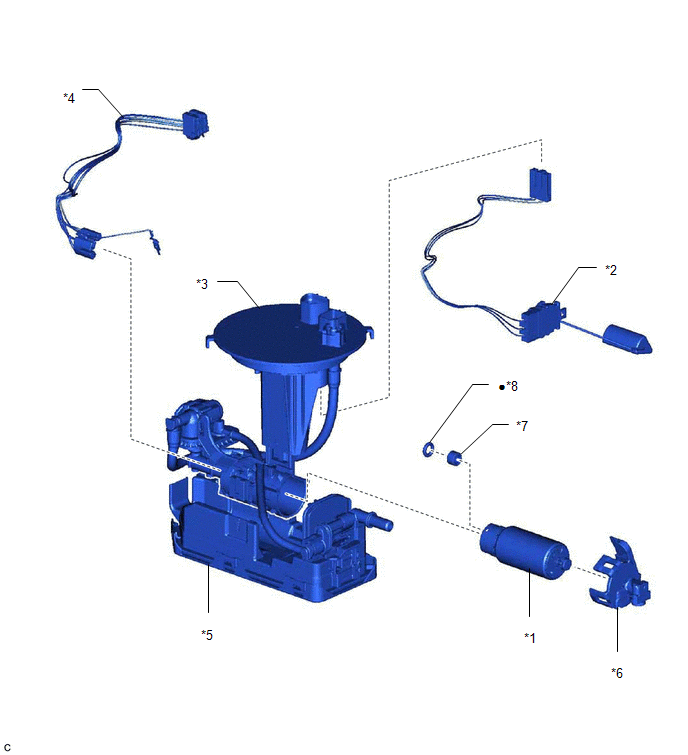

ILUSTRACION
|
*1 | BOMBA DE COMBUSTIBLE |
*2 | CONJUNTO DEL SENSOR DEL NIVEL DE COMBUSTIBLE |
|
*3 | SUBCONJUNTO DE LA PLACA DE ASPIRACION DE COMBUSTIBLE |
*4 | MAZO DE CABLES DE LA BOMBA DE COMBUSTIBLE |
|
*5 | SUBCONJUNTO DEL DEPOSITO SECUNDARIO DE COMBUSTIBLE |
*6 | SOPORTE DE ASPIRACION DE COMBUSTIBLE NO. 2 |
|
*7 | SEPARADOR DE LA BOMBA DE COMBUSTIBLE |
*8 | JUNTA TORICA |
|
? | Pieza no reutilizable |
- | - |
ExtracciOnComponentes
COMPONENTES ILUSTRACION
*1 SENSOR DE PRESION
DEL AIRE ACONDICIONADO
- -
N*m (kgf*cm, pi.*lbf): Par de apriete especificado
? Pieza no reutilizable
Aceite del compresor ND-OIL 12 o un producto equivalente
- - ...
InspecciÓn En El VehÍculo
INSPECCIÓN EN EL VEHÍCULO PROCEDIMIENTO
1. INSPECCIONE EL CONJUNTO DEL SOLENOIDE DE CONTROL DEL ACEITE DE DISTRIBUCIÓN DE LA LEVA
(a) Conecte el Techstream al DLC3. (b) Arranque el motor. (c) Encienda el Techstream.
(d) Ingrese a los siguientes menús: Powertrain / Engi ...
Circuito del interruptor del freno de estacionamiento
DESCRIPCION Este circuito conecta la ECU de control de derrape (conjunto del actuador del freno) al conjunto del receptor de radio y pantalla. DIAGRAMA DE CABLEADO
PROCEDIMIENTO
1.
INSPECCIONE EL INDICADOR DE ADVERTENCIA DE LOS FRENOS
(a) Compruebe que el indicador de advertencia del ...
