COMPONENTES

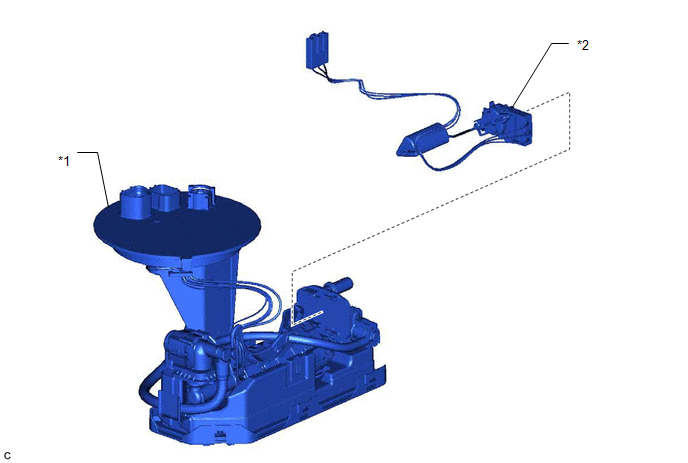

ILUSTRACION
|
*1 | CONJUNTO DEL TUBO DE ASPIRACION DEL COMBUSTIBLE CON BOMBA Y MEDIDOR |
*2 | CONJUNTO DEL MEDIDOR DEL SENSOR DE NIVEL DE COMBUSTIBLE |

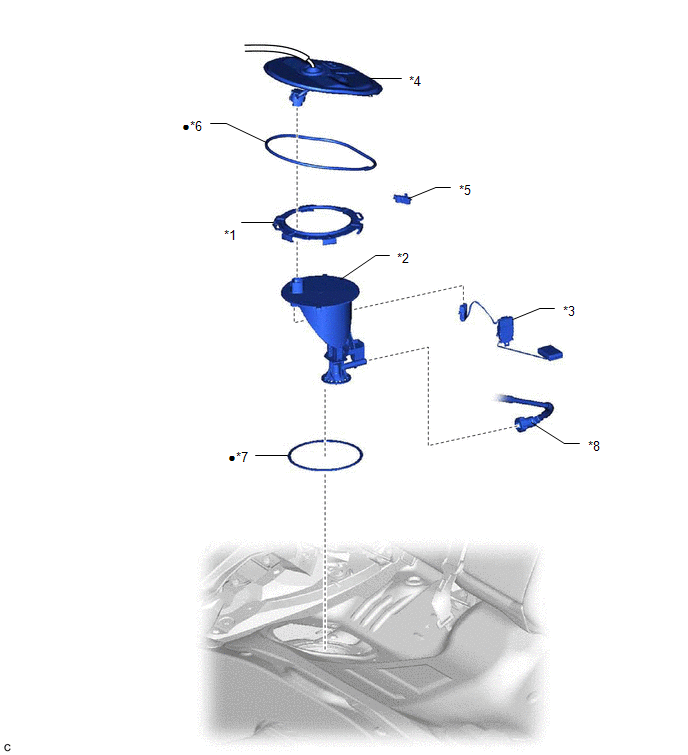

ILUSTRACION
|
*1 | RETEN DEL MEDIDOR DE LA BOMBA DE COMBUSTIBLE |
*2 | SUBCONJUNTO DEL TUBO PRINCIPAL Y DE RETORNO DE COMBUSTIBLE TRASERO |
|
*3 | CONJUNTO DEL MEDIDOR DEL SENSOR DE NIVEL DE COMBUSTIBLE NO. 2 |
*4 | CUBIERTA DEL ORIFICIO DE MANTENIMIENTO DEL PISO TRASERO |
|
*5 | ABRAZADERA DEL TUBO DE COMBUSTIBLE NO. 1 |
*6 | CINTA DE BUTILO |
|
*7 | JUNTA DE FIJACION DEL TUBO DE ASPIRACION DE COMBUSTIBLE |
*8 | SUBCONJUNTO DEL TUBO DE VENTILACION DE RETORNO DEL COMBUSTIBLE |
|
? | Pieza no reutilizable |
- | - |
ExtracciOnExtracciÓn
EXTRACCIÓN PRECAUCIÓN / AVISO / OBSERVACIÓN
A continuación se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la extracción/instalación del conjunto de ...
Componentes
COMPONENTES ILUSTRACIÓN
*A Para asiento manual
- -
*1 CONJUNTO DEL AIRBAG DEL ASIENTO DELANTERO
*2 PROTECTOR DEL COJÍN DEL ASIENTO DELANTERO
*3 SOPORTE DEL REPOSACABEZAS DEL ASIENTO DELANTERO
*4 PROTECCIÓN INTERIOR DEL COJÍN ...
InspecciÓn En El VehÍculo
INSPECCIÓN EN EL VEHÍCULO PRECAUCIÓN / AVISO / OBSERVACIÓN
ADVERTENCIA: Para evitar lesiones debido al contacto con el funcionamiento del ventilador de refrigeración o de la correa trapezoidal ranurada, mantenga las manos y la ropa alejadas del ventilador de refri ...
