COMPONENTES
ILUSTRACION
.png)
|
*1 | CUBIERTA INFERIOR DEL PISO NO. 1 |
*2 | CUBIERTA INFERIOR DEL PISO NO. 2 |
.png) |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
- | - |

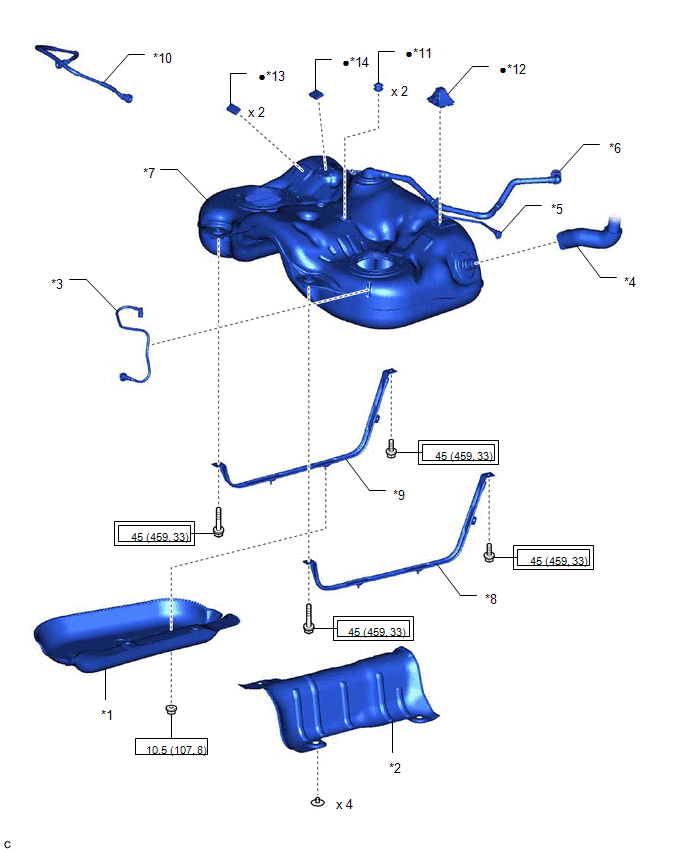

ILUSTRACION
.png)
|
*1 | SUBCONJUNTO DEL PROTECTOR DEL DEPOSITO DE COMBUSTIBLE NO. 2 |
*2 | SUBCONJUNTO DE LA PROTECCION DEL DEPOSITO DE COMBUSTIBLE NO. 1 |
|
*3 | SUBCONJUNTO DEL TUBO PRINCIPAL DEL DEPOSITO DE COMBUSTIBLE |
*4 | SUBCONJUNTO DEL TUBO DE ALIMENTACION DEL DEPOSITO DE COMBUSTIBLE |
|
*5 | SUBCONJUNTO DEL TUBO DE VENTILACION N° 1 DEL DEPOSITO DE COMBUSTIBLE |
*6 | CONJUNTO DE VALVULA DE CORTE DE COMBUSTIBLE CON TUBO |
|
*7 | CONJUNTO DEL DEPOSITO DE COMBUSTIBLE |
*8 | SUBCONJUNTO IZQUIERDO DE LA BANDA DEL DEPOSITO DE COMBUSTIBLE No. 1 |
|
*9 | SUBCONJUNTO DERECHO DE LA BANDA DEL DEPOSITO DE COMBUSTIBLE No. 1 |
*10 | SUBCONJUNTO DEL TUBO DE VENTILACION DE RETORNO DEL COMBUSTIBLE |
|
*11 | AMORTIGUADOR DEL DEPOSITO DE COMBUSTIBLE NO. 6 |
*12 | AMORTIGUADOR DEL DEPOSITO DE COMBUSTIBLE No. 1 |
|
*13 | AMORTIGUADOR DEL DEPOSITO DE COMBUSTIBLE NO. 2 |
*14 | AMORTIGUADOR DEL DEPOSITO DE COMBUSTIBLE |
.png) |
Par de apriete para "Zonas principales que implican el rendimiento basico del vehiculo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
|
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
|
? | Pieza no reutilizable |
- | - |
