COMPONENTES

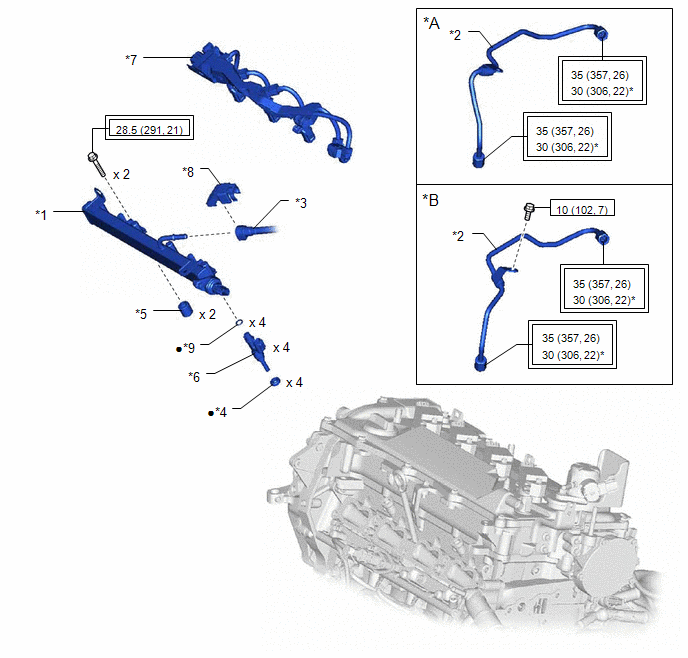

ILUSTRACION
|
*A | para tipo de conexion con soporte de valvula de EGR |
*B | para tipo de conexion con subconjunto de la cubierta de la culata |
|
*1 | SUBCONJUNTO DEL TUBO DE DESCARGA DE COMBUSTIBLE CON SENSOR |
*2 | SUBCONJUNTO DEL TUBO DE COMBUSTIBLE NO. 1 |
|
*3 | SUBCONJUNTO DEL TUBO DE COMBUSTIBLE |
*4 | AISLANTE DE VIBRACIONES DEL INYECTOR |
|
*5 | SEPARADOR DEL TUBO DE DESCARGA NO. 1 |
*6 | CONJUNTO DEL INYECTOR DE COMBUSTIBLE EN LUMBRERA |
|
*7 | CABLE DEL MOTOR NO. 5 |
*8 | ABRAZADERA DEL TUBO DE COMBUSTIBLE |
|
*9 | JUNTA TORICA |
- | - |
.png) |
Par de apriete para "Zonas principales que implican el rendimiento basico del vehiculo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
.png) |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
|
* | Para utilizar con una llave de tuercas de union |
? | Pieza no reutilizable |
