EXTRACCION
PRECAUCION / AVISO / OBSERVACION
A continuacion, se muestran los procedimientos necesarios (ajuste, calibracion, inicializacion o registro) que deben realizarse despues de que se hayan extraido, instalado o sustituido las piezas durante la extraccion/instalacion del conjunto del inyector de combustible en lumbrera.
Procedimientos necesarios despues de extraer, instalar o sustituir piezas
Pieza sustituida o procedimiento realizado |
Procedimiento necesario |
Efecto/funcion no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
---|---|---|---|
El terminal de la bateria se desconecta o se vuelve a conectar |
Realice la calibracion a punto cero del sensor de direccion |
Sistema de asistencia al seguimiento de carril |
|
Sistema anticolision | |||
Memorice el punto neutro del angulo de la direccion. |
Sistema de supervision de asistencia al estacionamiento |
| |
Sistema de supervision de vista panoramica |
| ||
| Inspeccion posterior a la reparacion |
|
|
ADVERTENCIA:
AVISO:
Este procedimiento incluye la extraccion de los pernos de cabeza pequena. Consulte "Pernos de cabeza pequena" de "Observaciones basicas acerca de las tareas de reparacion" para identificar los pernos de cabeza pequena.
Haga clic aqui
PROCEDIMIENTO
1. MEDIDAS DE PRECAUCION
AVISO:
Despues de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la bateria. Por lo tanto, asegurese de leer las notas de advertencia acerca de la desconexion del cable del terminal negativo (-) de la bateria antes de continuar con el trabajo.
Haga clic aqui
2. DESCARGUE LA PRESION DEL SISTEMA DE COMBUSTIBLE
Haga clic aqui
3. DESCONECTE EL CABLE DEL terminal NEGATIVO DE LA BATERIA
AVISO:
Cuando desconecte el cable, debera reiniciar algunos sistemas despues de volver a conectar el cable.
Haga clic aqui
4. EXTRAIGA EL CONJUNTO DE LA VALVULA DE EGR
Haga clic aqui
5. EXTRAIGA EL COLECTOR DE ADMISION
Haga clic aqui
6. EXTRAIGA EL SUBCONJUNTO DEL TUBO DE COMBUSTIBLE No. 1
Haga clic aqui
7. DESCONECTE EL SUBCONJUNTO DEL TUBO DE COMBUSTIBLE

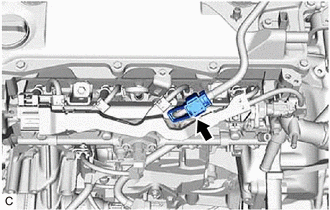

(a) Extraiga la abrazadera del tubo de combustible del conector del tubo de combustible. |
|

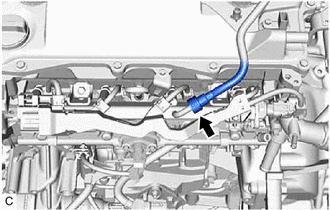

(b) Desconecte el subconjunto del tubo de combustible del subconjunto del tubo de descarga de combustible con sensor. Haga clic aqui | |
8. EXTRAIGA EL SUBCONJUNTO DEL TUBO DE DESCARGA DE COMBUSTIBLE CON SENSOR

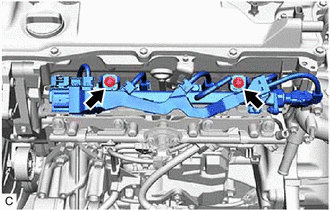

(a) Extraiga los 2 pernos y el subconjunto del tubo de descarga de combustible con sensor junto con los 4 conjuntos de inyectores de combustible del subconjunto de la culata. AVISO: Tenga cuidado de que no se caigan los conjuntos de inyectores de combustible en lumbrera al extraer el subconjunto del tubo de descarga de combustible con sensor. |
|
9. EXTRAIGA EL SEPARADOR DEL TUBO DE DESCARGA NO. 1

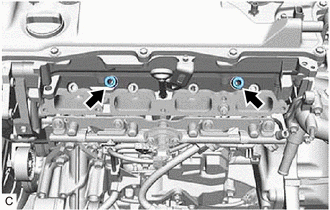

(a) Extraiga los 2 separadores del tubo de descarga No. 1 del subconjunto de la culata. |
|
10. EXTRAIGA EL AISLANTE DE VIBRACIONES DEL INYECTOR

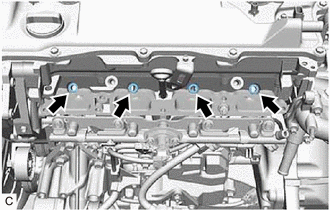

(a) Extraiga los aislantes de vibracion de los 4 inyectores del subconjunto de la culata. |
|
11. EXTRAIGA EL CABLE No. 5 DEL MOTOR

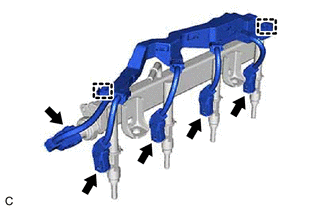

(a) Desconecte los 4 conectores del conjunto del inyector de combustible en lumbrera y el conector del sensor de presion del combustible. |
|
(b) Desenganche las 2 abrazaderas y extraiga el cable del motor n° 5 del subconjunto del tubo de descarga de combustible con sensor.
12. EXTRAIGA EL CONJUNTO DEL INYECTOR DE COMBUSTIBLE EN LUMBRERA

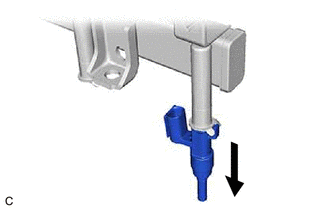

(a) Extraiga los 4 conjuntos del inyector de combustible en lumbrera del subconjunto del tubo de descarga de combustible con sensor. |
|

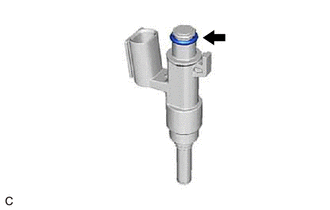

(b) Extraiga la junta torica de cada conjunto de inyector de combustible en lumbrera. |
|

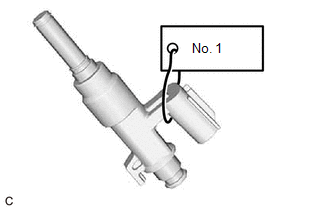

(c) Coloque una tarjeta o una etiqueta con el numero del cilindro correspondiente en cada conjunto del inyector de combustible en lumbrera de forma que se puedan volver a instalar en sus posiciones originales. AVISO: Cubra los conjuntos de inyectores de combustible en lumbrera con bolsas de plastico para evitar que se danen o ensucien. |
|
