Toyota Camry Manual de reparaciones XV70 (2017-2023): Componentes

Toyota Camry Manual de reparaciones XV70 (2017-2023) / Sistema híbrido, del motor / A25a-fks (control Del Motor) / Cuerpo De La Mariposa / Componentes

COMPONENTES

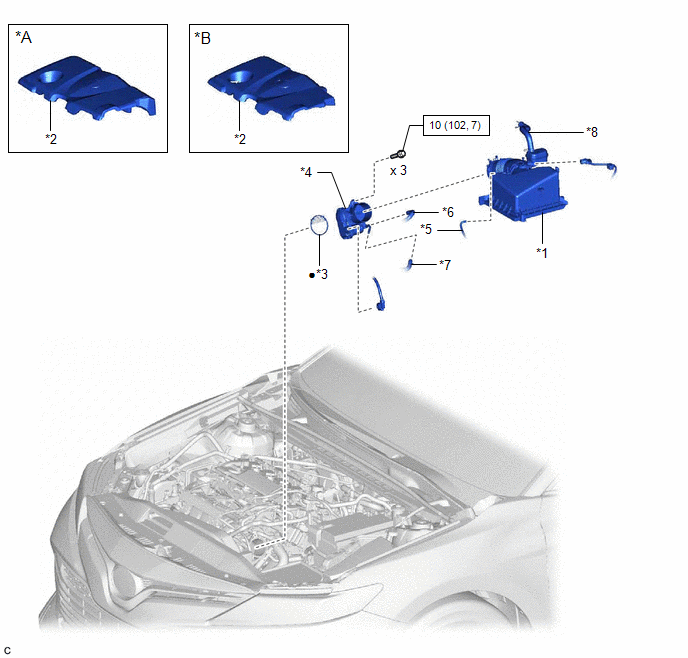

ILUSTRACION

*A

para 2WD

*B

para AWD

*1

TAPA DEL DEPURADOR DE AIRE CON SU MANGUERA

*2

SUBCONJUNTO DE LA CUBIERTA DEL MOTOR No. 1

*3

JUNTA DEL CUERPO DE LA MARIPOSA

*4

CONJUNTO DEL CUERPO DE MARIPOSA CON MOTOR

*5

MANGUERA DE VACIO

*6

MANGUERA DE DERIVACION DE AGUA NO. 6

*7

MANGUERA DE DERIVACION DE AGUA NO. 5

*8

MANGUERA DE VENTILACION NO. 2

N*m (kgf*cm, lbf*pi.): par de apriete especificado

?

Pieza no reutilizable
InstalaciOn
INSTALACION PRECAUCION / AVISO / OBSERVACION AVISO: Este procedimiento incluye la instalacion de los pernos de cabeza pequena. Consulte "Pernos de cabeza pequena" de "Observaciones basicas acerca de ...

InspecciOn En El VehIculo
INSPECCION EN EL VEHICULO PROCEDIMIENTO 1. REVISE EL CONJUNTO DEL CUERPO DE LA MARIPOSA CON MOTOR (a) Antes o despues de limpiar el conjunto del cuerpo de la mariposa con motor y de instalarlo en el ...
