DESCRIPCIÓN
Consulte el DTC P046012.
Haga clic aquí
Consulte el DTC P206512. (para modelos AWD)
Haga clic aquí
No. de DTC | Detection Item |
Condición de detección de DTC |
Área afectada | MIL |
Memoria | Nota |
---|---|---|---|---|---|---|
P04602A | Fuel Level Sensor "A" Signal Stuck In Range |
El cambio en el valor del medidor del sensor del nivel de combustible o el medidor del sensor del nivel de combustible No.2* está por debajo del umbral cuando se calcula que se ha consumido una determinada cantidad de combustible (lógica de detección de 1 ciclo). |
| Se enciende |
DTC almacenado |
|
*: para modelos AWD
DESCRIPCIÓN DE LA SUPERVISIÓN
Cuando el valor de salida del conjunto del medidor del sensor del nivel de combustible o el medidor del sensor del nivel de combustible No. 2* varía en menos de un valor especificado, si se compara con el consumo de combustible calculado a partir del volumen de inyección de combustible, el ECM detectará una avería, encenderá el MIL y almacenará un DTC.
*: para modelos AWD
ESTRATEGIA DE SUPERVISIÓN
DTC relacionados | P0461: sensor de nivel de combustible bloqueado |
Componentes/sensores requeridos (principales) |
Sensor de nivel de combustible |
Componentes/sensores requeridos (relacionados) |
- |
Frecuencia de funcionamiento |
Continua |
Duración |
Menor a 10 segundos |
Funcionamiento de MIL |
1 ciclo de conducción |
Secuencia de funcionamiento |
Ninguno |
CONDICIONES DE HABILITACIÓN NORMAL
Pérdida de comunicación con el módulo de control del grupo de instrumentos del panel de instrumentos (U0155) |
No se detecta |
Avería en el circuito del sensor de nivel de combustible (P0462, P0463, P2067, P2068) |
No se detecta |
Se cumple alguno de los requisitos siguientes |
Condición A o B |
A. Tensión de la batería |
8.5 V o superior |
B. Modo de comprobación |
ON |
Salida del sensor de nivel de combustible a través de CAN |
Recibida |
Interruptor de encendido |
ON |
UMBRALES DE AVERÍAS COMUNES
Se cumple alguna de las condiciones siguientes |
A, B o C |
A. El volumen acumulado de combustible inyectado durante (a) se alcanza con un nivel alto de combustible |
36.9 L o más (para modelos 2WD) 31.1 L o más (para modelos AWD) |
B. El volumen acumulado de combustible inyectado durante (a) se alcanza con un nivel medio de combustible |
10.7 L o más (para modelos 2WD) 11.4 L o más (para modelos AWD) |
C. El volumen acumulado de combustible inyectado durante (a) se alcanza con un nivel bajo de combustible |
22.2 L o más (para modelos 2WD) 26.7 L o más (para modelos AWD) |
(a) Salida fluida del sensor de nivel de combustible (Máximo - Mínimo) |
Inferior a 3 L (para modelos 2WD) Inferior a 2.7 L (para modelos AWD) |

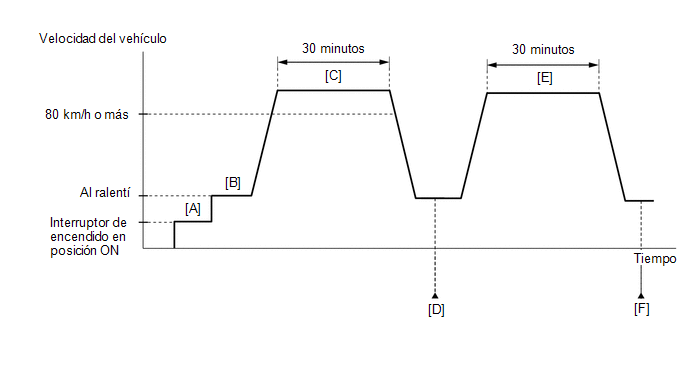

PATRÓN DE CONDUCCIÓN POR CONFIRMACIÓN
OBSERVACIÓN:
Haga clic aquí
Haga clic aquí
OBSERVACIÓN:
Pantalla del Techstream |
Descripción |
---|---|
NORMAL |
|
ABNORMAL |
|
INCOMPLETE |
|
OBSERVACIÓN:
El procedimiento de valoración normal se utiliza para completar la valoración de los DTC y también para borrar los DTC permanentes.
OBSERVACIÓN:
Pantalla del Techstream |
Descripción |
---|---|
NORMAL |
|
ABNORMAL |
|
INCOMPLETE |
|
OBSERVACIÓN:
El procedimiento de valoración normal se utiliza para completar la valoración de los DTC y también para borrar los DTC permanentes.
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
Utilice el Techstream para leer los datos de imagen fija. El ECM registra información sobre las condiciones de conducción y el estado del vehículo como datos de imagen fija al momento de memorizar un DTC. Cuando se realiza la localización de averías, los datos de imagen fija pueden ayudarle a determinar si el vehículo estaba en marcha o parado, si el motor estaba caliente o no, si la relación aire/combustible era rica o pobre, y otros datos del momento en que se produjo la avería.
PROCEDIMIENTO
1. |
ENTREVISTA CON EL CLIENTE |
(a) Hable con el cliente para obtener información detallada acerca de cuándo realizan el repostaje del vehículo.
OBSERVACIÓN:
Si se conduce el vehículo varias veces una distancia corta y, a continuación, se reposta, cuando el depósito de combustible está lleno, el valor de salida del medidor del sensor del nivel de combustible o el medidor del sensor del nivel de combustible No. 2* no cambiarán. En este caso, es probable que el ECM determine que el medidor del sensor del nivel de combustible está bloqueado y almacenará el DTC P04602A. Si se ha conducido el vehículo de esta forma, ya que el DTC se ha memorizado a causa de una acción del usuario, borre los DTC sin llevar a cabo la localización de averías y devuelva el vehículo al cliente.
*: para modelos AWD
|
2. |
INSPECCIONE EL CONJUNTO DEL MEDIDOR DEL SENSOR DE NIVEL DE COMBUSTIBLE |
(a) Extraiga el conjunto del medidor del sensor de nivel de combustible.
Para modelos 2WD: Haga clic aquí
Para modelos AWD: Haga clic aquí
(b) Inspeccione el conjunto del medidor del sensor de nivel de combustible.
Para modelos 2WD: Haga clic aquí
Para modelos AWD: Haga clic aquí
Resultado:
Resultado | Vaya a |
---|---|
OK (para modelos 2WD) |
A |
OK (para modelos AWD) |
B |
NG |
C |
A |
![]() | COMPRUEBE SI SE PRODUCEN PROBLEMAS INTERMITENTES |
C |
![]() | SUSTITUYA EL CONJUNTO DEL MEDIDOR DEL SENSOR DE NIVEL DE COMBUSTIBLE Para modelos 2WD: Haga clic aquí Para modelos AWD: Haga clic aquí |
|
3. |
INSPECCIONE EL CONJUNTO DEL MEDIDOR DEL SENSOR DEL NIVEL DE COMBUSTIBLE N° 2 |
(a) Extraiga el conjunto del medidor del sensor del nivel de combustible n° 2.
Haga clic aquí
(b) Inspeccione el conjunto del medidor del sensor del nivel de combustible n° 2.
Haga clic aquí
OK | ![]() | COMPRUEBE SI SE PRODUCEN PROBLEMAS INTERMITENTES |
NG | ![]() | SUSTITUYA EL CONJUNTO DEL MEDIDOR DEL SENSOR DEL NIVEL DE COMBUSTIBLE N° 2 |
