COMPONENTES

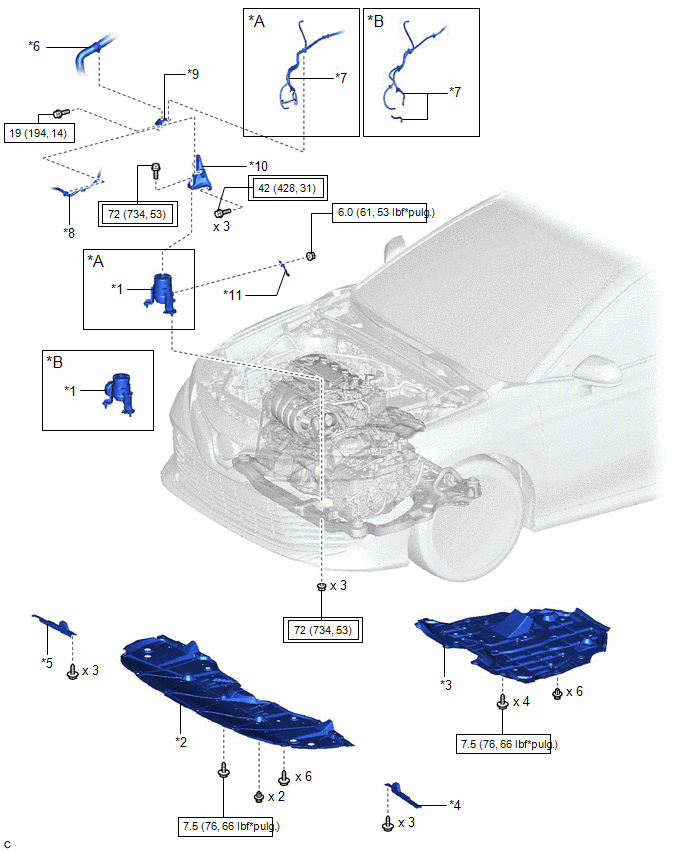

ILUSTRACION
.png)
|
*A | para 2WD |
*B | para AWD |
|
*1 | AISLANTE DE MONTAJE DELANTERO DEL MOTOR |
*2 | CUBIERTA INFERIOR DEL MOTOR NO. 1 |
|
*3 | CONJUNTO DE LA CUBIERTA INFERIOR DEL MOTOR NO. 2 |
*4 | ALMOHADILLA DE EXTENSION DEL ??ARCO DE LA RUEDA DELANTERA IZQUIERDA |
|
*5 | ALMOHADILLA DE EXTENSION DEL ??ARCO DE LA RUEDA DELANTERA DERECHA |
*6 | MANGUERA DEL RADIADOR |
|
*7 | MANGUERA DE VACIO |
*8 | CABLE DEL MOTOR NO. 2 |
|
*9 | SOPORTE DEL RADIADOR N° 1 |
*10 | SOPORTE DE MONTAJE DELANTERO DEL MOTOR |
|
*11 | PUNTAL |
- | - |
.png) |
Par de apriete para "Zonas principales que implican el rendimiento basico del vehiculo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
.png) |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
