Toyota Camry Manual de reparaciones XV70 (2017-2023): Comprobar / Borrar Dtc.

COMPROBAR / BORRAR DTC.

AVISO:

Cuyo el sistema de diagnóstico cambia del modo normal al modo de diagnóstico o viceversa, se borran todos los DTC y los datos de imagen fija registrados en el modo normal. Antes de cambiar el modo, compruebe y anote los DTC y los datos de imagen fija.

OBSERVACIÓN:

• Los DTC que se memorizan en el ECM pueden visualizarse en el Techstream. El Techstream puede mostrar los DTC confirmados, pendientes y permanentes.
• Si se detecta una avería durante el ciclo de conducción actual, se memorizan los DTC confirmados y permanentes.
• Algunos DTC no se almacenan si el ECM no detecta nuevamente la misma avería en un segundo ciclo de conducción consecutivo. Sin embargo, estas averías detectadas durante un solo ciclo de conducción se memorizan como códigos DTC pendientes.
• Los DTC confirmados y pendientes se pueden borrar con el Techstream o al desconectar el cable del terminal negativo (-) de la batería. Sin embargo, no se pueden borrar los DTC permanentes con ninguno de estos dos métodos.

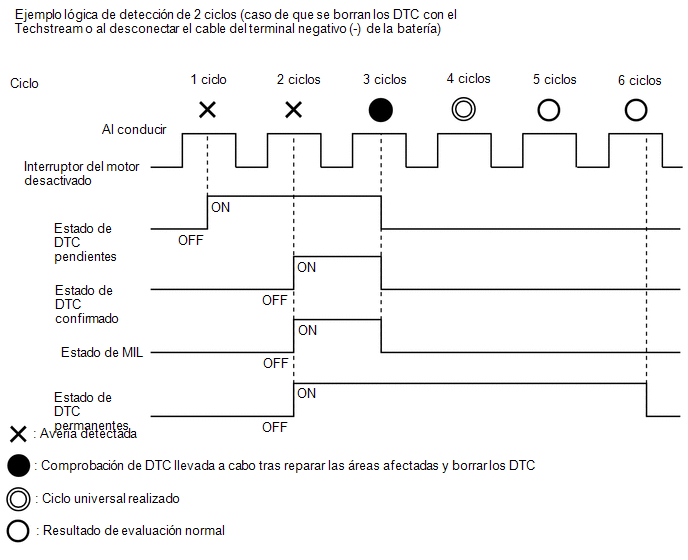

• Después de borrar los DTC confirmados utilizando el Techstream (o desconectando el cable del terminal negativo (-) de la batería), los DTC permanentes pueden borrarse cuando se realiza un ciclo de conducción universal y cuando se juzga que el sistema funciona con normalidad respecto a los DTC emitidos. El modo de conducción para lograr una estimación normal se describe en "Modo de conducción por confirmación" Consulte a este DTC.

  Para borrar los DTC permanentes, se deberán cumplir todos los siguientes requisitos:

  • Se ha llevado a cabo un ciclo de conducción universal.
  • Se ha considerado que el funcionamiento del vehículo es normal durante 2 ciclos. (No es necesario que la valoración de funcionamiento normal sea en 2 ciclos consegutivos, pero debe haberse dado en el último ciclo).
  • No se detectan averías.

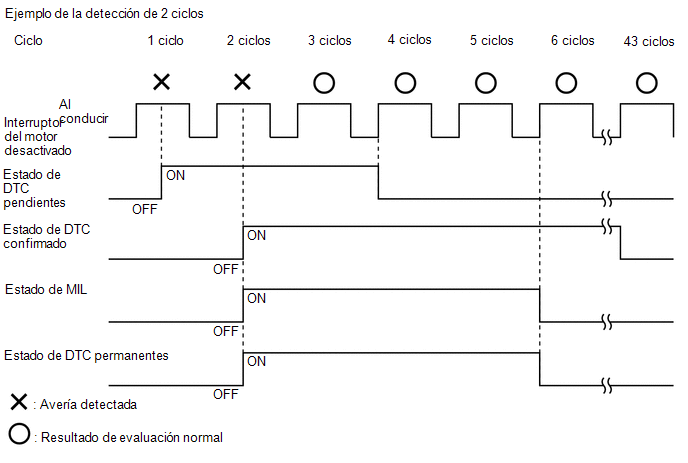

Ejemplos Detección de 2 ciclos

DTC pendiente	Condiciones para el almacenamiento	Avería detectada
	Condiciones para el borrado	Sistema funcionando con normalidad o DTC borrados mediante el Techstream o Cable desconectado del terminal negativo (-) de la batería.
DTC confirmado	Condiciones para la emisión	Se ha detectado una avería (2.° ciclo)
	Condiciones para el borrado	No se detectaron averías en 40 ciclos de conducción o DTC borrados mediante el Techstream o Cable desconectado del terminal negativo (-) de la batería.
DTC permanente	Condiciones para el almacenamiento	Se ha detectado una avería (2.° ciclo)
	Condiciones para el borrado	El interruptor del motor se coloca en la posición ON (IG) si no se encuentra ninguna avería en 3 ciclos de conducción consecutivos. o Después de borrar los DTC con el Techstream o Desconectar el cable del terminal negativo (-) de la batería, de llevar a cabo el ciclo de conducción universal y obtener un resultado normal en la para 2 ciclos
MIL	ON	Se ha detectado una avería (2.° ciclo)
	OFF	El interruptor del motor se coloca en la posición ON (IG) si no se encuentra ninguna avería en 3 ciclos de conducción consecutivos. o DTC borrados mediante el Techstream o Cable desconectado del terminal negativo (-) de la batería

INSPECCIONE LOS DTC

(a) Conecte el Techstream al DLC3.

(b) Active el interruptor del motor (IG).

(c) Encienda el Techstream.

(d) Entre a los siguientes menús: Powertrain / Transmission / Trouble Codes.

Powertrain > Transmission > Trouble Codes

(e) Verifique el o los DTC y los datos de imagen fija, y anótelos.

Pantalla del Techstream	Descripción
Test Failed	Muestra los resultados de la valoración de la avería durante el ciclo de corriente.
Pending	Muestra los resultados de la valoración de la avería hasta ahora. (Indica la posibilidad de que se produzca una avería cuando se confirma que no se emite ningún DTC).
Confirmed	Muestra los DTC confirmados hasta ahora. (El número de ciclos de corriente difiere para cada DTC).

(f) Compruebe los detalles de los DTC.

Haga clic aquí

BORRE EL DTC (DTC confirmado y pendiente)

(a) Conecte el Techstream al DLC3.

(b) Active el interruptor del motor (IG).

(c) Encienda el Techstream.

(d) Ingrese a los siguientes menús: Powertrain / Transmission / Clear DTCs.

Powertrain > Transmission > Clear DTCs

(e) Borre los DTC.

BORRE EL DTC (DTC pendientes y confirmados sin utilizar el Techstream)

(a) Realice una de las siguientes operaciones:

AVISO:

Después de apagar el interruptor del motor, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.

Haga clic aquí

• Desconecte el cable del terminal negativo (-) de la batería durante más de 1 minuto.
• Extraiga los fusibles EFI-MAIN n° 1 y ETCS del conjunto del bloque de relés y el bloque de empalmes del compartimiento del motor, situados dentro del compartimiento del motor durante más de 1 minuto.

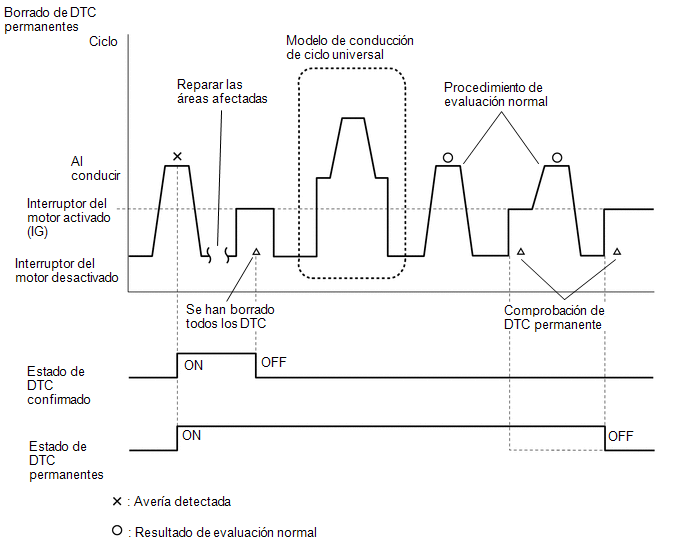

BORRE EL DTC PERMANENTE.

DESCRIPCIÓN

• Después de borrar los DTC confirmados utilizando el Techstream (o desconectando el cable del terminal negativo (-) de la batería), los DTC permanentes pueden borrarse cuando se realiza un ciclo de conducción universal y cuando se juzga que el sistema funciona con normalidad respecto a los DTC emitidos. El modelo de conducción para lograr una estimación normal se describe en Modelo de conducción por confirmación para el DTC en cuestión.
• Para borrar los DTC permanentes, se deberán cumplir todos los siguientes requisitos:
  • Se ha llevado a cabo un ciclo de conducción universal.
  • Se ha considerado que el funcionamiento del vehículo es normal durante 2 ciclos. (No es necesario que la valoración de funcionamiento normal sea en 2 ciclos consegutivos, pero debe haberse dado en el último ciclo).
  • No se detectan averías.

(a) Conecte el Techstream al DLC3.

(b) Active el interruptor del motor (IG).

(c) Encienda el Techstream.

(d) Entre a los siguientes menús: Powertrain / Transmission / Trouble Codes.

Powertrain > Transmission > Trouble Codes

OBSERVACIÓN:

Si el valor en "PERMANENT" en la parte superior derecha de la pantalla del Techstream es "YES", se han memorizado DTC permanentes.

(e) Seleccione la lengüeta "Generic".

(f) Compruebe si se han memorizado los DTC permanentes.

OBSERVACIÓN:

Si no se emiten DTC permanentes, no es necesario que continúe con este procedimiento.

(g) Borre los DTC (aunque no se hayan memorizado, lleve a cabo el procedimiento de borrado de los DTC).

Powertrain > Transmission > Clear DTCs

AVISO:

No borre los DTC o desconecte el cable del terminal negativo (-) de la batería después de llevar a cabo este paso.

(h) Lleve a cabo un ciclo de conducción universal.

OBSERVACIÓN:

El patrón de conducción universal y el procedimiena de valoración de funcionamiento normal se pueden realizar de foma consegutiva en el mismo ciclo de conducción.

(1) Arranque el motor y espere al menos 30 segundos.

(2) Conduzca el vehículo a una velocidad mínima de 40 km/h (25 mph) durante un total de 5 minutos o más.

ADVERTENCIA:

Cuando realice un patrón de conducción, obedezca todos los límites de velocidad y las normas de tráfico.

OBSERVACIÓN:

Es posible completar el patrón de conducción aunque el vehículo desacelere a menos de 40 km/h (25 mph) durante el ciclo de conducción siempre que el vehículo se conduzca a 40 km/h (25 mph) o más durante un total de 5 minutos.

(3) Deje que transcurran 10 minutos o más desde el momento en que se ha arrancado el motor.

(i) Desactive el interruptor del motor y espere 2 minutos como mínimo.

(j) Lleve a cabo el procedimiento de valoración normal en el patrón de conducción por confirmación correspondiente a cada DTC emitido.

OBSERVACIÓN:

No apague por error el interruptor del motor durante este paso.

(k) Espere al menos 5 segundos con el interruptor del motor activado (IG).

(l) Desactive el interruptor del motor y espere 2 minutos como mínimo.

(m) Active el interruptor del motor (IG).

(n) Entre en los siguientes menús: Powertrain / Transmission / Trouble Codes.

Powertrain > Transmission > Trouble Codes

(o) Compruebe si se han borrado los DTC permanentes.

OBSERVACIÓN:

Si no se emiten DTC permanentes, no es necesario que continúe con este procedimiento.

(p) Lleve a cabo el procedimiento de valoración normal en el patrón de conducción por confirmación correspondiente a cada DTC emitido.

OBSERVACIÓN:

No apague por error el interruptor del motor durante este paso.

(q) Espere al menos 5 segundos con el interruptor del motor activado (IG).

(r) Desactive el interruptor del motor y espere 2 minutos como mínimo.

(s) Active el interruptor del motor (IG).

(t) Entre en los siguientes menús: Powertrain / Transmission / Trouble Codes.

Powertrain > Transmission > Trouble Codes

(u) Compruebe si se han borrado los DTC permanentes.

OBSERVACIÓN:

Los DTC permanentes se borrarán si el resultado de valoración obtenido es normal durante 3 ciclos de conducción consecutivos con el indicador MIL iluminado.
