Toyota Camry Manual de reparaciones XV70 (2017-2023): Componentes

COMPONENTES

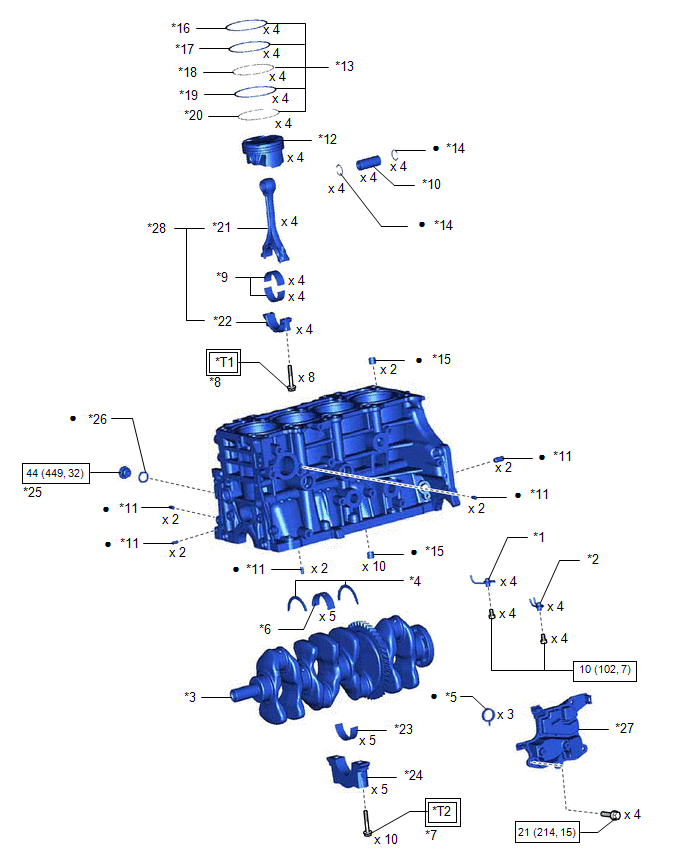

ILUSTRACIÓN

*1

SUBCONJUNTO DE LA BOQUILLA DE ACEITE No. 1

*2

Subconjunto de la boquilla de aceite No. 2

*3

CIGÜEÑAL

*4

ARANDELA DE EMPUJE DEL CIGÜEÑAL

*5

JUNTA DEL SEPARADOR DE ACEITE

*6

COJINETE DEL CIGÜEÑAL

*7

PERNO DE FIJACIÓN DEL SOMBRERETE DEL CIGÜEÑAL

*8

PERNO DE LA BIELA

*9

COJINETE DE LA BIELA

*10

PASADOR DEL PISTÓN

*11

PASADOR RECTO

*12

PISTÓN

*13

JUEGO DE SEGMENTOS DE PISTÓN

*14

ANILLO DE RETENCIÓN DEL ORIFICIO DEL PASADOR DEL PISTÓN

*15

PASADOR DE ANILLO

*16

ANILLO DE COMPRESIÓN NO. 1

*17

ANILLO DE COMPRESIÓN NO. 2

*18

RIEL LATERAL SUPERIOR

*19

EXPANSOR DEL ANILLO DE LUBRICACIÓN

*20

RIEL LATERAL INFERIOR

*21

BIELA

*22

SOMBRERETE DE LA BIELA

*23

COJINETE DEL CIGÜEÑAL No. 2

*24

SOMBRERETE DEL CIGÜEÑAL

*25

TAPÓN ROSCADO RECTO No. 1

*26

JUNTA

*27

CAJA DE VENTILACIÓN No. 1

*28

SUBCONJUNTO DE LA BIELA

Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.)

N*m (kgf*cm, lbf*pi.): par de apriete especificado

Pieza no reutilizable

-

-

*T1

1°: 38 (387, 28)

2.°: Girar 90°

*T2

1°: 61 (622, 45)

2.°: Girar 90°

PrecauciÓn
PRECAUCIÓN OBSERVACIÓN: Los dígitos por encima de 0.01 mm (1/1000 pulg.) de los valores estándar, mínimo y máximo deben utilizarse solo como referencia. ...
