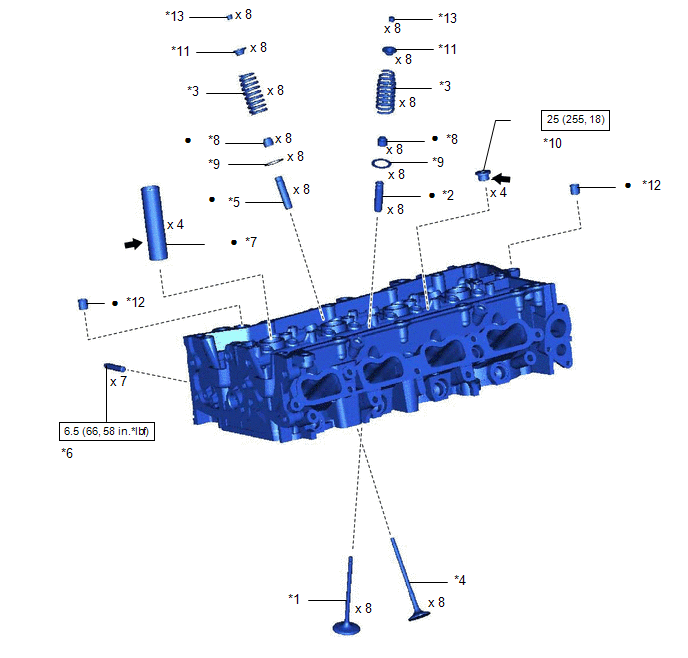

COMPONENTES
ILUSTRACIÓN
|
*1 | VÁLVULA DE ADMISIÓN |
*2 | CASQUILLO DE GUÍA DE LA VÁLVULA DE ADMISIÓN |
|
*3 | MUELLE DE COMPRESIÓN |
*4 | VÁLVULA DE ESCAPE |
|
*5 | CASQUILLO DE GUÍA DE LA VÁLVULA DE ESCAPE |
*6 | ESPÁRRAGO PRISIONERO |
|
*7 | TUBO DE LA BUJÍA |
*8 | SELLO DE ACEITE DEL VÁSTAGO DE LA VÁLVULA |
|
*9 | ASIENTO DEL MUELLE DE LA VÁLVULA |
*10 | TAPÓN ROSCADO RECTO No. 1 |
|
*11 | RETÉN DEL MUELLE DE LA VÁLVULA |
*12 | PASADOR DE ANILLO |
|
*13 | BLOQUEO DEL RETÉN DEL MUELLE DE LA VÁLVULA |
- | - |
.png) |
N*m (kgf*cm, pi.*lbf): Par de apriete especificado |
● | Pieza no reutilizable |
.png) |
Adhesivo 1324 | ★ |
Pieza prerrecubierta |
