DESMONTAJE

PRECAUCIÓN / AVISO / OBSERVACIÓN

A continuación, se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la extracción/instalación de la unidad del motor.

Procedimiento necesario tras extraer/instalar/sustituir las piezas

Pieza sustituida o procedimiento realizado

Procedimiento necesario

Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario

Enlace

El terminal de la batería se desconecta o se vuelve a conectar

Realice la calibración a punto cero del sensor de dirección

Sistema de asistencia al seguimiento de carril

Sistema anticolisión

Memorice el punto neutro del ángulo de la dirección.

Sistema de supervisión de asistencia al estacionamiento

Sistema de supervisión de vista panorámica

Sustitución del ECM

Registro del número de identificación del vehículo (VIN)

Se enciende el MIL

Registro del identificador de comunicación de la ECU (sistema inmovilizador)

Función de arranque del motor

*1

*2

  • Sustitución del conjunto del motor
  • La fuga de gas del sistema de escape está reparada.
  • Sustitución del conjunto del cuerpo de la mariposa con motor
  • Sustitución del conjunto del motor con regulación de la distribución de levas con EDU
  • Extracción e instalación de un conjunto de motor de control de sincronización de levas con EDU
  • Sustitución del conjunto del engranaje de sincronización del árbol de levas
  • Extracción e instalación del conjunto del engranaje de sincronización del árbol de levas
  • Sustitución del subconjunto de la culata
  • Sustitución del árbol de levas (para el árbol de levas de admisión o de escape)
  • Sustitución del conjunto del engranaje de escape de distribución del árbol de levas
  • Sustitución del conjunto del inyector de combustible en lumbrera
  • Sustitución del conjunto del inyector de combustible directo
  • Sustitución del conjunto de la bomba de combustible (para el lado de alta presión)
  • Sustitución del sensor de temperatura del refrigerante de motor
  • Sustitución de la bujía
  • Sustitución del conjunto de la bobina de encendido
  • Sustitución del conjunto de la válvula de EGR
  • Sustitución del sensor de control de detonaciones

Inspección posterior a la reparación

  • Al ralentí deficiente, etc.
  • Función de arranque del motor, etc.

Sustitución del conjunto del transeje automático

  1. Reinicio de la memoria
  2. Introduzca el código de compensación del transeje en el ECM
  3. Realice una prueba en carretera para que el ECM pueda aprender
  • Gran dureza del cambio
  • Deterioro del rendimiento del combustible

Para la inicialización de UB80E

para el registro de UB80E

Para la inicialización de UB80F

Para el registro de UB80F

Sustitución del ECM

(Si es posible, lea el código de compensación del transeje del antiguo ECM)

  1. Reinicio de la memoria*3
  2. Transfiera el código de compensación del transeje
  3. Realice una prueba en carretera para que el ECM pueda aprender

Sustitución del ECM

(Si es imposible, lea el código de compensación del transeje del ECM anterior)

  1. Reinicio de la memoria*3
  2. Reiniciar el código de compensación del transeje
  3. Realice una prueba en carretera para que el ECM pueda aprender

Líquido del transeje automático

Restablecimiento de la estimación de la degradación térmica del ATF

El valor del elemento de la lista de datos "Estimación de la degradación térmica del ATF" no se calculó correctamente.

para UB80E

Para UB80F

Sustitución del ECM*1

Registro del código

  • Sistema de control inalámbrico de bloqueo de las puertas
  • Sistema de llave inteligente (para la función de entrada)
  • Sistema de llave inteligente (para función de arranque)

Sustitución del ECM*2

Registro del código

  • Sistema de control inalámbrico de bloqueo de las puertas
  • Arranque del motor

Sensor de aceleración y velocidad de derrape (conjunto del sensor del airbag)

  • Lleve a cabo el "Reinicio de la memoria"
  • Lleve a cabo la calibración a cero del sensor de aceleración y el almacenamiento de la información del sistema
  • Avería o funcionamiento desactivado del VSC
  • Se emiten los DTC
  • Indicador luminoso de deslizamiento encendido
  • Indicador de advertencia ABS encendido

*4

*5

Suspensión, neumáticos, etc.

(La altura del vehículo cambia debido a la suspensión o a la sustitución de los neumáticos)

Eje óptico del conjunto de la cámara de televisión trasera (configuración de la posición de la cámara trasera)

Sistema de supervisión de asistencia al estacionamiento

para la inicialización:

para la calibración:

Sustitución del conjunto del parachoques delantero (con sistema de supervisión de vista panorámica)

Ajuste de la vista de la cámara de televisión delantera

Sistema de supervisión de vista panorámica

para la inicialización:

para la calibración:

Suspensión, neumáticos, etc.

(La altura del vehículo cambia debido a la suspensión o a la sustitución de los neumáticos)

  • Inicialización del controlador de la cámara de televisión
  • Ajuste el ángulo de dirección
  • Eje óptico del conjunto de la cámara de televisión trasera (configuración de la posición de la cámara trasera)

Ajuste de la alineación de las ruedas delanteras

Lleve a cabo el aprendizaje de la variante del sistema y la calibración a cero del sensor de aceleración.

  • Avería o funcionamiento desactivado del VSC
  • Se emiten los DTC
  • Indicador luminoso de deslizamiento encendido
  • Indicador de advertencia ABS encendido

Con sistema del freno de estacionamiento eléctrico:

Sin sistema del freno de estacionamiento eléctrico:

PROCEDIMIENTO

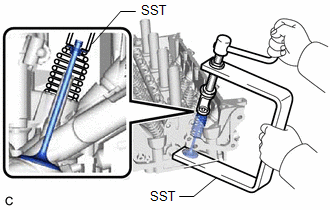

1. EXTRAIGA LA VÁLVULA DE ADMISIÓN

(a) Comprima cada muelle de compresión con la SST y retire los 8 bloqueos del retén de muelle de la válvula.

SST: 09202-70020

09202-01010

09202-01020

SST: 09202-00021

OBSERVACIÓN:

Disponga las piezas extraídas de forma tal que pueda volver a instalarlas en sus posiciones originales.

(b) Extraiga los 8 retenes de muelle de la válvula, los 8 muelles de compresión y las 8 válvulas de admisión del subconjunto de la culata.

OBSERVACIÓN:

Disponga las piezas extraídas de forma tal que pueda volver a instalarlas en sus posiciones originales.

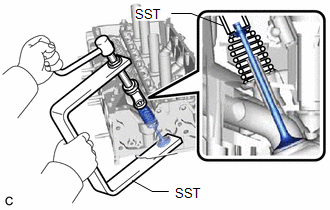

2. EXTRAIGA LA VÁLVULA DE ESCAPE

(a) Comprima cada muelle de compresión con la SST y retire los 8 bloqueos del retén de muelle de la válvula.

SST: 09202-70020

09202-01010

09202-01020

SST: 09202-00021

OBSERVACIÓN:

Disponga las piezas extraídas de forma tal que pueda volver a instalarlas en sus posiciones originales.

(b) Extraiga los 8 retenes de muelle de la válvula, los 8 muelles de compresión y las 8 válvulas de escape del subconjunto de la culata.

OBSERVACIÓN:

Disponga las piezas extraídas de forma tal que pueda volver a instalarlas en sus posiciones originales.

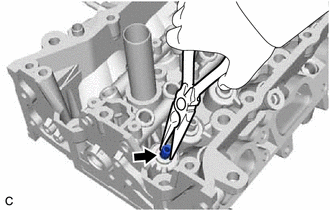

3. EXTRAIGA EL SELLO DE ACEITE DEL VÁSTAGO DE LA VÁLVULA

(a) Utilice unos alicates de punta de aguja para extraer los 16 sellos de aceite del vástago de válvula.

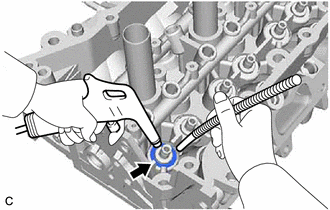

4. EXTRAIGA EL ASIENTO DEL MUELLE DE LA VÁLVULA

(a) Utilice aire comprimido y una herramienta magnética para extraer los asientos del muelle de las 16 válvulas del subconjunto de la culata con aire comprimido.

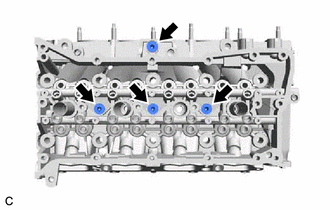

5. EXTRAIGA EL TAPÓN ROSCADO RECTO NO. 1

AVISO:

Si hay fugas de refrigerante por un tapón roscado recto No. 1 o si un tapón está oxidado, sustitúyalo.

(a) Utilice una llave hexagonal recta de 6 mm para extraer los 4 tapones roscados rectos No. 1 del subconjunto de la culata.

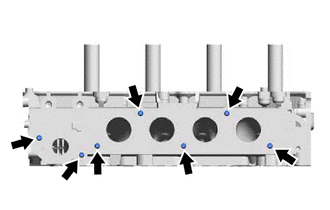

6. EXTRAIGA EL ESPÁRRAGO PRISIONERO

AVISO:

Si el espárrago prisionero está deformado o sus roscas están dañadas, reemplácelo.

(a) Utilice una llave de cubo "TORX" E8 para extraer los 7 espárragos prisioneros.
