COMPONENTES

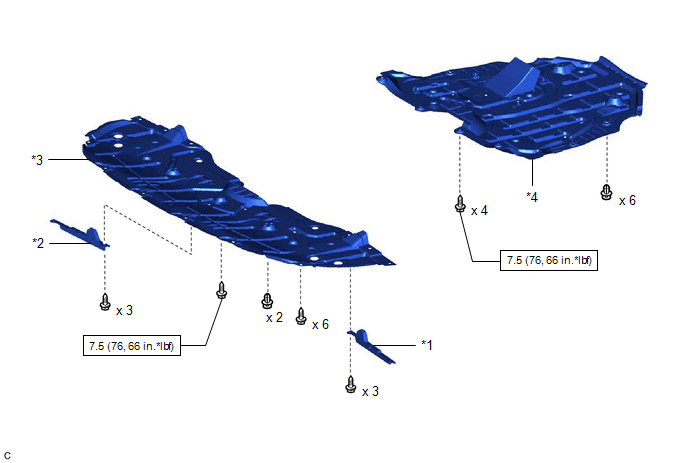

ILUSTRACIÓN
|
*1 | ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA IZQUIERDA |
*2 | ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA DERECHA |
|
*3 | CUBIERTA INFERIOR DEL MOTOR Nº 1 |
*4 | CONJUNTO DE LA CUBIERTA INFERIOR DEL MOTOR NO. 2 |
.png) |
N*m (kgf*cm, lbf*pi.): Par de apriete especificado |
- | - |

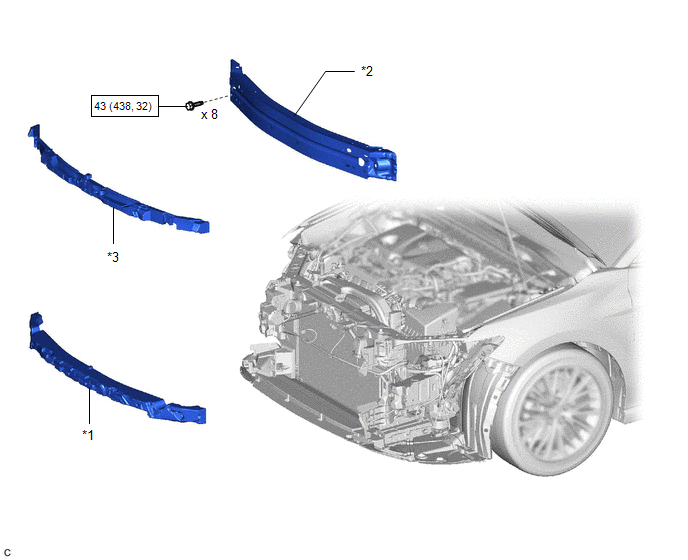

ILUSTRACIÓN
|
*1 | PLACA DE ABSORCIÓN DE ENERGÍA DEL PARACHOQUES DELANTERO |
*2 | REFUERZO DEL PARACHOQUES DELANTERO |
|
*3 | PLACA DE ABSORCIÓN DE ENERGÍA NO. 2 DEL PARACHOQUES DELANTERO |
- | - |
|
|
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
- | - |

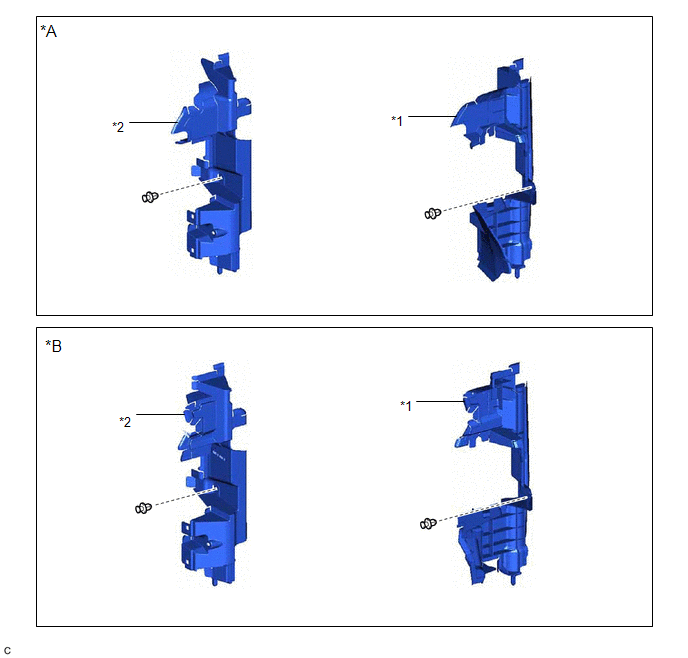

ILUSTRACIÓN
|
*A | Para rejilla del radiador tipo barra |
*B | Para rejilla del radiador tipo malla |
|
*1 | GUÍA IZQUIERDA DEL AIRE DEL RADIADOR NO. 1 |
*2 | GUÍA DERECHA DEL AIRE DEL RADIADOR NO. 1 |

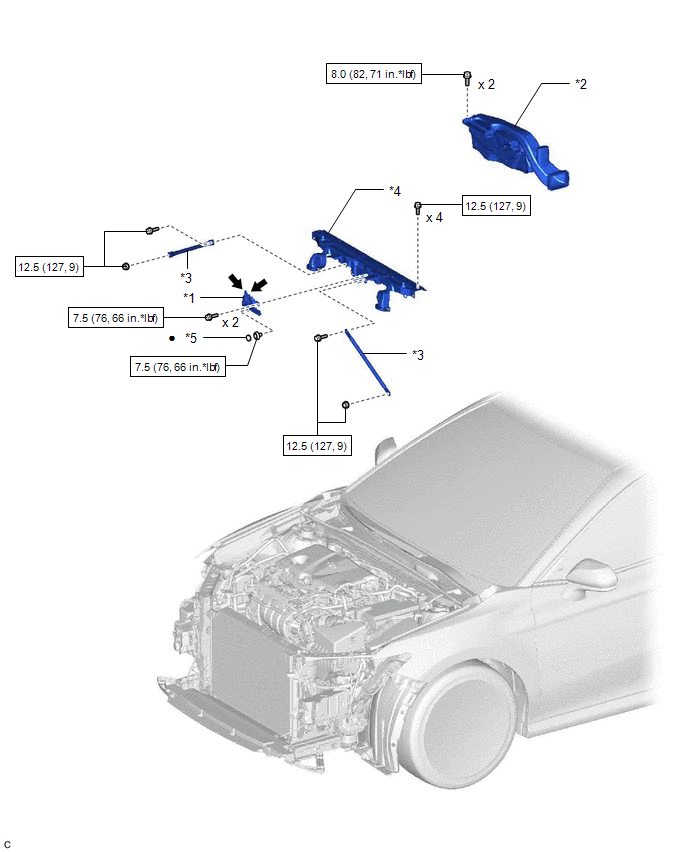

ILUSTRACIÓN
|
*1 | CONJUNTO DE BLOQUEO DEL CAPÓ |
*2 | CONJUNTO DEL DEPURADOR DE AIRE DE ENTRADA |
|
*3 | SOPORTE DE MONTAJE SUPERIOR DEL RADIADOR |
*4 | SUBCONJUNTO DEL SOPORTE SUPERIOR DEL RADIADOR |
|
*5 | SOMBRERETE DE LA TUERCA DE BLOQUEO DEL CAPÓ |
- | - |
|
|
N*m (kgf*cm, pi.*lbf): Par de apriete especificado |
● | Pieza no reutilizable |
.png) |
Grasa multiusos | - |
- |

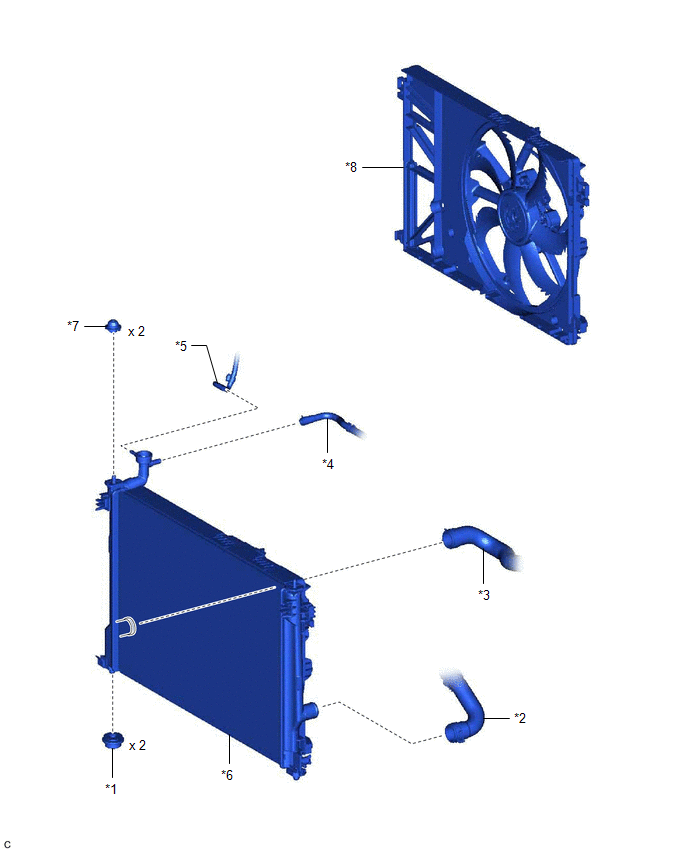

ILUSTRACIÓN
|
*1 | SOPORTE INFERIOR DEL RADIADOR |
*2 | MANGUERA DEL RADIADOR NO. 1 |
|
*3 | MANGUERA DEL RADIADOR NO. 2 |
*4 | MANGUERA DE DERIVACIÓN DE AGUA NO. 5 |
|
*5 | MANGUERA DE DERIVACIÓN DE AGUA NO. 6 |
*6 | CONJUNTO DEL RADIADOR |
|
*7 | AMORTIGUADOR DEL SOPORTE DEL RADIADOR |
*8 | CONJUNTO DE LA CUBIERTA DEL VENTILADOR |
Radiador
InspecciÓn En El VehÍculoExtracciOn
EXTRACCION PRECAUCION / AVISO / OBSERVACION
A continuacion, se muestran los procedimientos necesarios (ajuste,
calibracion, inicializacion o registro) que deben realizarse despues de que se
hayan extraido, instalado o sustituido las piezas durante la
extraccion/instalacion del conjunto del ampli ...
Averia en la ECU de la camara (C1610)
DESCRIPCION Este DTC se almacena cuando se produce una averia en el sistema de asistencia al estacionamiento*1 o en el sistema de supervision de vista panoramica*2.
No. de DTC Detection Item
Condicion de deteccion de DTC
Area afectada C1610
Averia en la ECU de la camara
...
ExtracciOn
EXTRACCION PRECAUCION / AVISO / OBSERVACION
OBSERVACION:
Lleve a cabo el mismo procedimiento para los lados izquierdo y derecho.
El procedimiento que se indica a continuacion es para el lado izquierdo.
PROCEDIMIENTO 1. EXTRAIGA EL EMBELLECEDOR DEL
SOPORTE DEL BASTIDOR INFERIOR DE LA PUER ...
