Toyota Camry Manual de reparaciones XV70 (2017-2023): Componentes

COMPONENTES

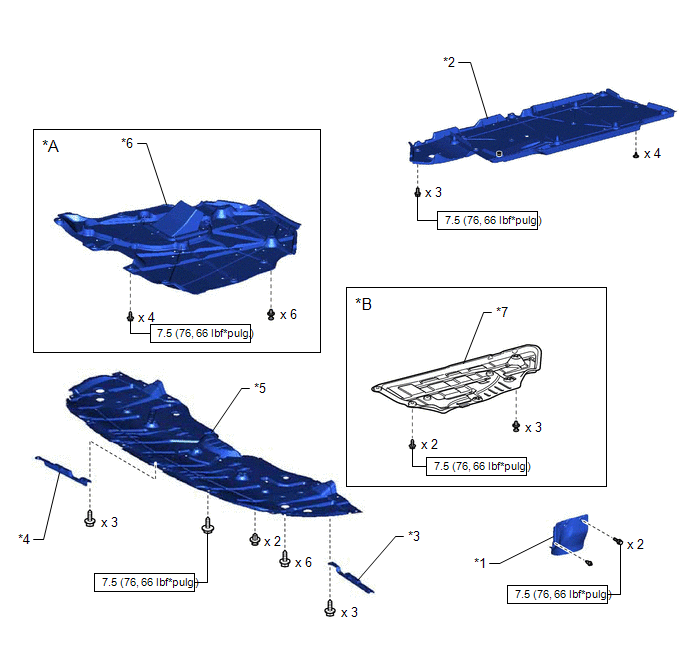

ILUSTRACIÓN

*A

para A25A-FKS

*B

para 2GR-FKS

*1

SELLO DEL FALDÓN DE LA ALETA DELANTERA IZQUIERDA

*2

CUBIERTA IZQUIERDA DEL PISO DELANTERO

*3

ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA IZQUIERDA

*4

ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA DERECHA

*5

CUBIERTA INFERIOR DEL MOTOR NO. 1

*6

CONJUNTO DE LA CUBIERTA INFERIOR DEL MOTOR NO. 2

*7

CUBIERTA INFERIOR IZQUIERDA TRASERA DEL MOTOR

-

-

N*m (kgf*cm, lbf*pi.): par de apriete especificado

-

-

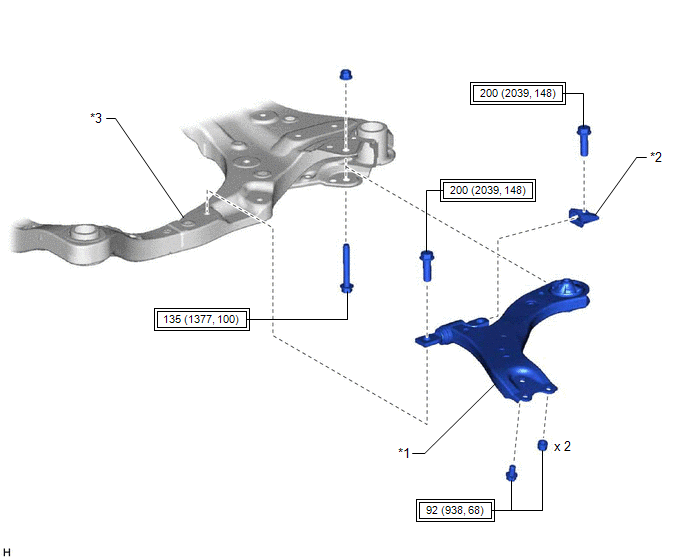

ILUSTRACIÓN

*1

SUBCONJUNTO DEL BRAZO DE LA SUSPENSIÓN DELANTERA INFERIOR NO. 1

*2

TOPE DEL CASQUILLO DELANTERO DEL BRAZO INFERIOR

*3

CONJUNTO DEL BASTIDOR DELANTERO

-

-

Par de apriete para "zonas principales relacionadas con el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.)

-

-
