EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
A continuación, se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la extracción o instalación del subconjunto del brazo de la suspensión inferior delantera No. 1.
Procedimientos necesarios tras extraer, instalar o sustituir las piezas|
Pieza sustituida o procedimiento realizado |
Procedimiento necesario | Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
|---|---|---|---|
| Ajuste de la alineación de las ruedas delanteras |
|
| Con sistema del freno de estacionamiento eléctrico:
Sin sistema del freno de estacionamiento eléctrico:
|
|
Suspensión, neumáticos, etc. (La altura del vehículo cambia debido a la suspensión o a la sustitución de los neumáticos) |
Eje óptico del conjunto de la cámara de televisión trasera (configuración de la posición de la cámara trasera) |
Sistema de supervisión de asistencia al estacionamiento |
para la inicialización: para la calibración:
|
| Sistema de supervisión de vista panorámica |
para la inicialización: para la calibración:
|
OBSERVACIÓN:
PROCEDIMIENTO
1. EXTRAIGA LA RUEDA DELANTERA
Haga clic aquí .gif)
2. EXTRAIGA LA ALETA DE EXTENSIÓN DE APERTURA DE LA RUEDA DELANTERA IZQUIERDA
Para A25A-FKS: haga clic aquí
Para 2GR-FKS: haga clic aquí
3. EXTRAIGA LA ALETA DE EXTENSIÓN DE APERTURA DE LA RUEDA DELANTERA DERECHA
Para A25A-FKS: haga clic aquí
Para 2GR-FKS: haga clic aquí
4. EXTRAIGA LA CUBIERTA INFERIOR DEL MOTOR No. 1
Para A25A-FKS: haga clic aquí
Para 2GR-FKS: haga clic aquí
5. EXTRAIGA EL CONJUNTO DE LA CUBIERTA INFERIOR DEL MOTOR N° 2 (para A25A-FKS)
Haga clic aquí
6. EXTRAIGA LA CUBIERTA INFERIOR TRASERA IZQUIERDA DEL MOTOR (para 2GR-FKS)
Haga clic aquí
7. EXTRAIGA LA CUBIERTA IZQUIERDA DEL PISO DELANTERO
Para A25A-FKS: haga clic aquí
Para 2GR-FKS: haga clic aquí
8. EXTRAIGA EL SELLO DEL FALDÓN DEL GUARDAFANGOS DELANTERO IZQUIERDO
Para A25A-FKS: haga clic aquí
Para 2GR-FKS: haga clic aquí
9. EXTRAIGA EL SUBCONJUNTO DEL BRAZO INFERIOR DE LA SUSPENSIÓN DELANTERA No. 1

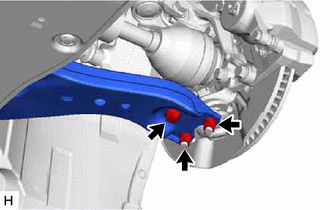

| (a) Extraiga el perno y las 2 tuercas y separe el subconjunto del brazo inferior de la suspensión delantera No. 1 del conjunto de la junta esférica inferior delantera. |
|

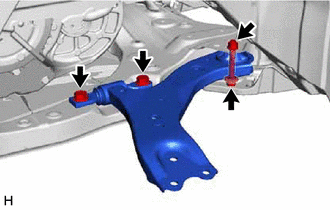

| (b) Extraiga los 3 pernos, la tuerca y el subconjunto del brazo inferior de la suspensión delantera No. 1 del conjunto del bastidor delantero. AVISO: No gire la tuerca, ya que tiene un tope propio. Afloje el perno con la tuerca fijada. |
|
(c) Extraiga el tope del casquillo del brazo delantero inferior del subconjunto del brazo inferior de la suspensión delantera No. 1.
