COMPONENTES
ILUSTRACIÓN
.png)
|

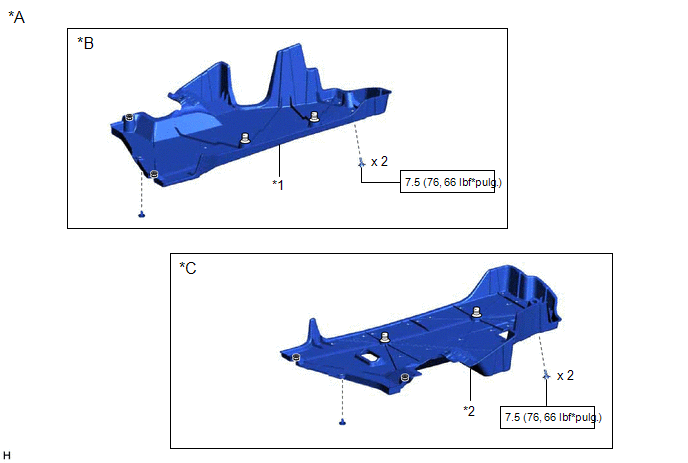

*A | para 2WD |
*B | Para el lado derecho |
|
*C | Para el lado izquierdo |
- | - |
|
*1 | CUBIERTA INFERIOR DEL PISO NO. 1 |
*2 | CUBIERTA INFERIOR DEL PISO NO. 2 |
.png) |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
- | - |
ILUSTRACIÓN
|

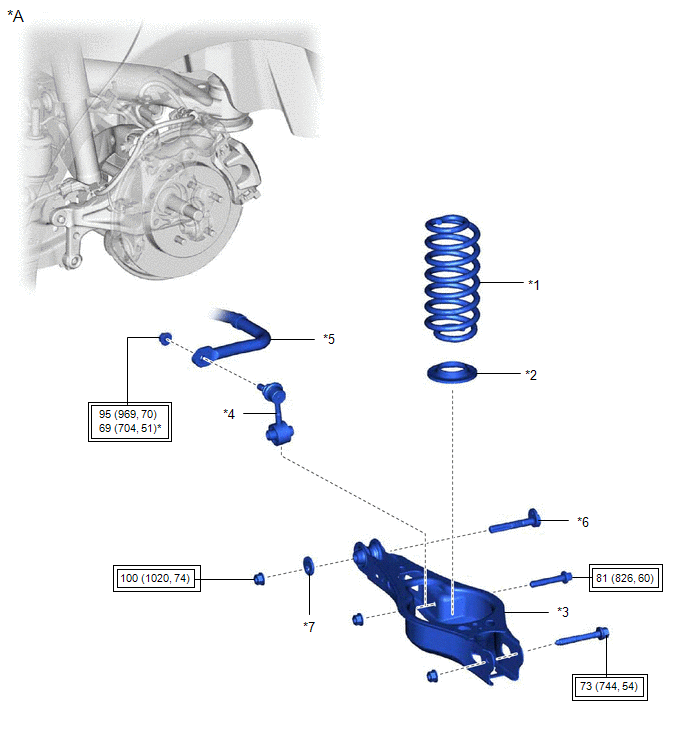

*A | Para 2WD |
- | - |
|
*1 | MUELLE ESPIRAL TRASERO |
*2 | AISLANTE DEL MUELLE ESPIRAL INFERIOR TRASERO |
|
*3 | CONJUNTO DEL BRAZO DE LA SUSPENSIÓN TRASERA NO. 2 |
*4 | CONJUNTO DEL ESTABILIZADOR TRASERO |
|
*5 | BARRA ESTABILIZADORA TRASERA |
*6 | SUBCONJUNTO DE LA LEVA DE AJUSTE DE LA CONVERGENCIA DE LA SUSPENSIÓN TRASERA |
|
*7 | LEVA DE AJUSTE DEL ÁNGULO DE CAÍDA NO. 2 |
- | - |
.png) |
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
- | - |
ILUSTRACIÓN
|

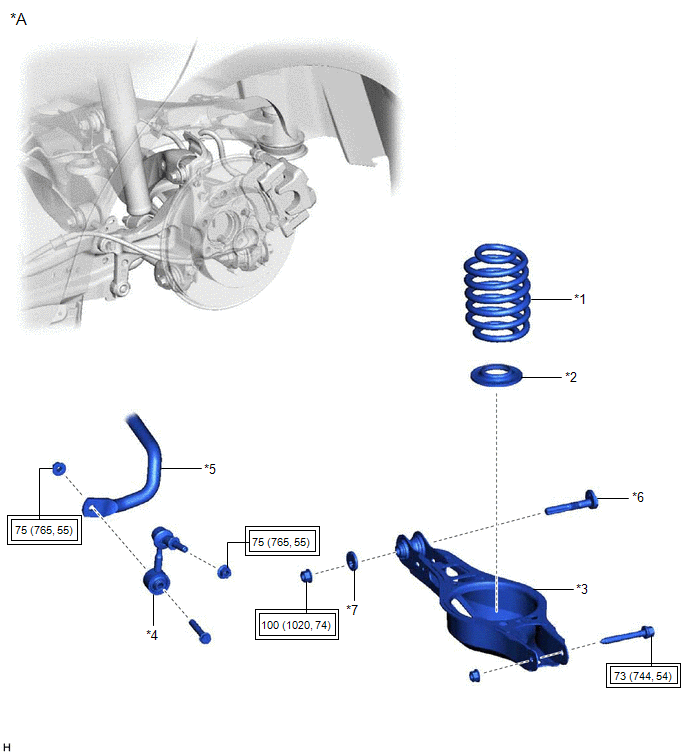

*A | Para AWD |
- | - |
|
*1 | MUELLE ESPIRAL TRASERO |
*2 | AISLANTE DEL MUELLE ESPIRAL INFERIOR TRASERO |
|
*3 | CONJUNTO DEL BRAZO DE LA SUSPENSIÓN TRASERA NO. 2 |
*4 | CONJUNTO DEL ESTABILIZADOR TRASERO |
|
*5 | BARRA ESTABILIZADORA TRASERA |
*6 | SUBCONJUNTO DE LA LEVA DE AJUSTE DE LA CONVERGENCIA DE LA SUSPENSIÓN TRASERA |
|
*7 | LEVA DE AJUSTE DEL ÁNGULO DE CAÍDA NO. 2 |
- | - |
|
|
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
- | - |
ILUSTRACIÓN
|

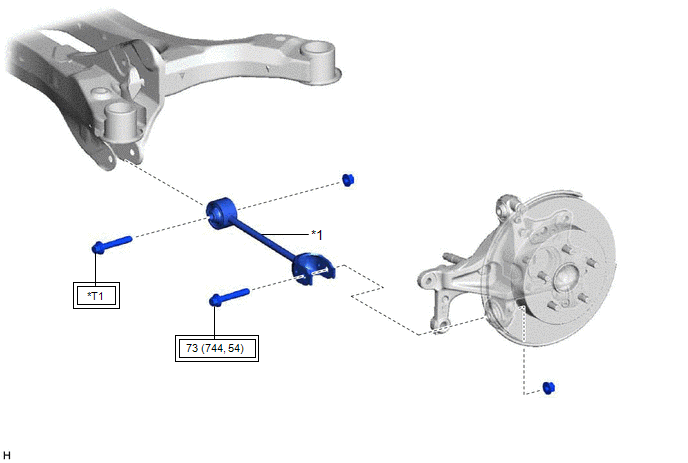

*1 | CONJUNTO DEL BRAZO DE LA SUSPENSIÓN TRASERA NO. 1 |
- | - |
|
|
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
*T1 | Para 2WD: 73 N*m (744 kgf*cm, 54 lbf*pi.) Para AWD: 115 N*m (1173 kgf*cm, 85 lbf*pi.) |
