Toyota Camry Manual de reparaciones XV70 (2017-2023): Componentes

Toyota Camry Manual de reparaciones XV70 (2017-2023) / Suspensión / SuspensiÓn Trasera / Eje De Salida Trasero / Componentes

COMPONENTES

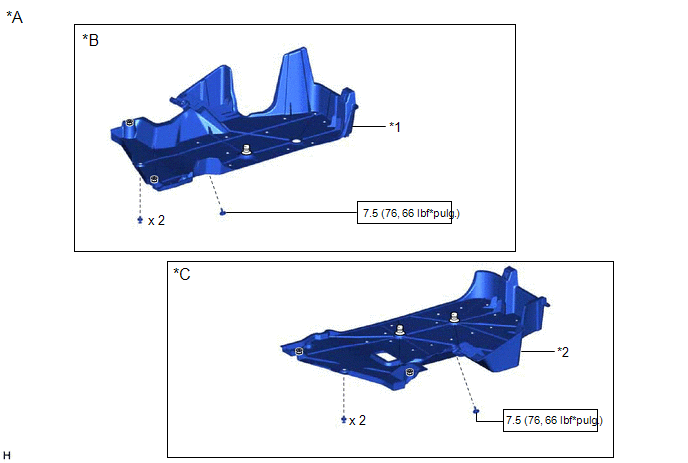

ILUSTRACIÓN

*A

para 2WD

*B

Para el lado derecho

*C

Para el lado izquierdo

-

-

*1

CUBIERTA INFERIOR DEL PISO NO. 1

*2

CUBIERTA INFERIOR DEL PISO NO. 2

N*m (kgf*cm, lbf*pi.): par de apriete especificado

-

-

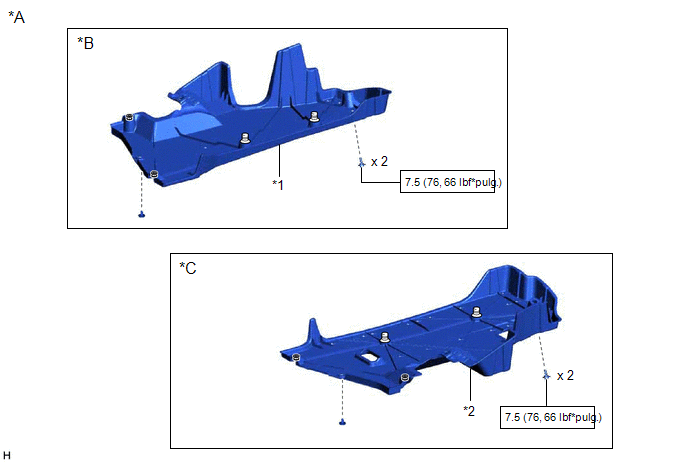

ILUSTRACIÓN

*A

Para AWD

*B

Para el lado derecho

*C

Para el lado izquierdo

-

-

*1

CUBIERTA INFERIOR DEL PISO NO. 1

*2

CUBIERTA INFERIOR DEL PISO NO. 2

N*m (kgf*cm, lbf*pi.): par de apriete especificado

-

-

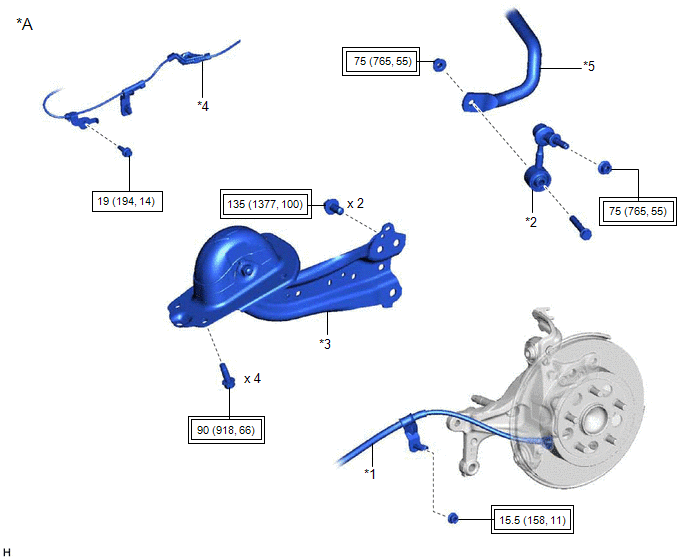

ILUSTRACIÓN

*A

Para 2WD sin sistema del freno de estacionamiento eléctrico

-

-

*1

CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO NO. 3

*2

CONJUNTO DEL ESTABILIZADOR TRASERO

*3

CONJUNTO DEL EJE DE SALIDA TRASERO

*4

CABLE DEL SENSOR DE CONTROL DE DERRAPE

*5

BARRA ESTABILIZADORA TRASERA

-

-

Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.)

N*m (kgf*cm, lbf*pi.): par de apriete especificado

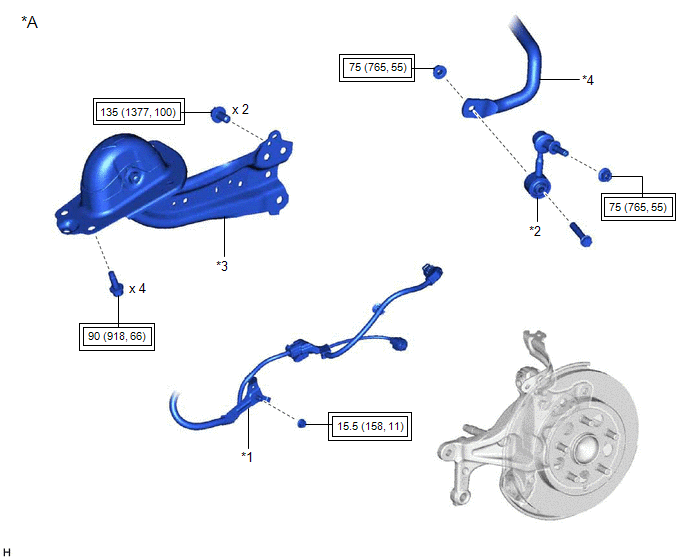

ILUSTRACIÓN

*A

Para 2WD con sistema del freno de estacionamiento eléctrico

-

-

*1

CONJUNTO DE CABLES DEL FRENO DE ESTACIONAMIENTO NO. 2

*2

CONJUNTO DEL ESTABILIZADOR TRASERO

*3

CONJUNTO DEL EJE DE SALIDA TRASERO

*4

BARRA ESTABILIZADORA TRASERA

Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.)

-

-

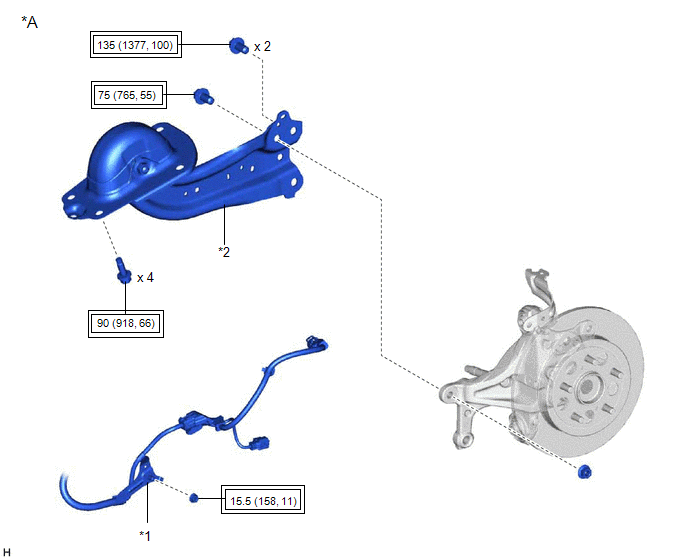

ILUSTRACIÓN

*A

Para AWD

-

-

*1

CONJUNTO DE CABLES DEL FRENO DE ESTACIONAMIENTO NO. 2

*2

CONJUNTO DEL EJE DE SALIDA TRASERO

Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.)

-

-

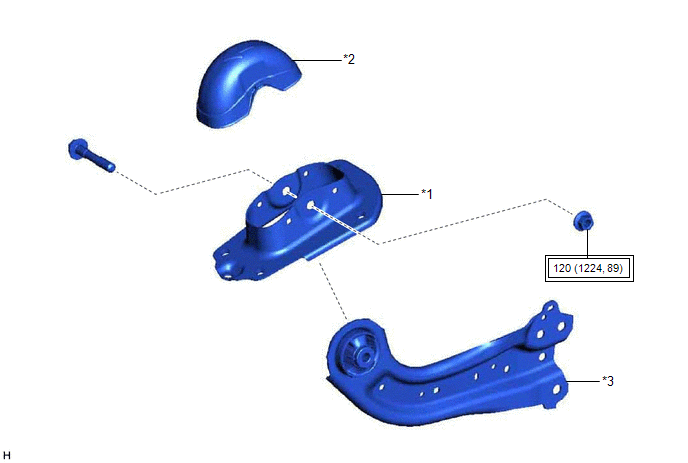

ILUSTRACIÓN

*1

SOPORTE DEL BRAZO DE LA SUSPENSIÓN TRASERA

*2

CUBIERTA DEL BRAZO DE LA SUSPENSIÓN TRASERA

*3

CONJUNTO DEL EJE DE SALIDA TRASERO

-

-

Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.)

-

-
Eje De Salida Trasero
...

ExtracciÓn
EXTRACCIÓN PRECAUCIÓN / AVISO / OBSERVACIÓN A continuación, se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se h ...
